제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO-9001
모델 번호: GB 시리즈
지불과 운송 용어
최소 주문 수량: 2 PCS
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 5 ~ 7 일
지불 조건: 웨스턴 유니온, 머니그램, L/C (신용장), 인수 인도, D/P (지급도 조건)인 전신환
공급 능력: 한달에 10000

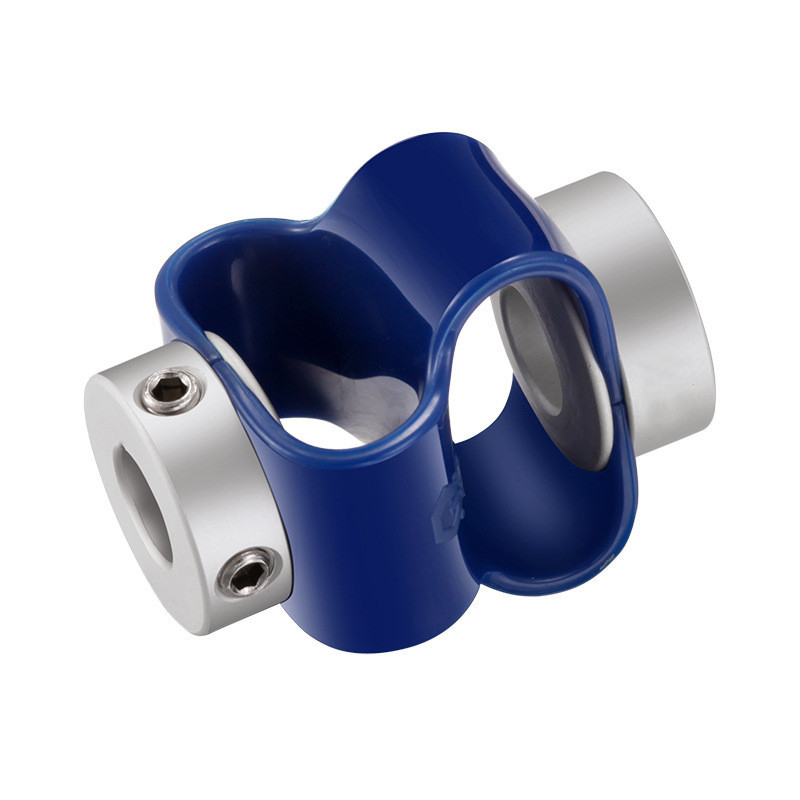

모델: |
GB 8 글꼴 인코더 특정 |
소재: |
알루미늄 합금 |
구조: |
8 글꼴 인코더 특정 |
구멍 내경: |
34~82mm |
보증: |
12개월 |
탄성체 마테리아: |
PA66 |
표면 처리: |
양극 산화 처리 |
모델: |
GB 8 글꼴 인코더 특정 |
소재: |
알루미늄 합금 |
구조: |
8 글꼴 인코더 특정 |
구멍 내경: |
34~82mm |
보증: |
12개월 |
탄성체 마테리아: |
PA66 |
표면 처리: |
양극 산화 처리 |
제품 특징
> 인코더용으로 설계
> 좋은 유연성, 쉽게 깨지지 않습니다
> 엘라스토머는 폴리우레탄으로 만들어졌으며 기름과 산화에 저항합니다.
벨로스 결합: 엔코더, CNC 기계 도구, 위치 시스템, 공 나사, 지표판 및 행성 기어 감소기에 적합스크루 스탠드, 등 평행 결합: 단계 모터, 인코더, 나사 막대 등을 연결하는 데 적합합니다. 크로스 슬라이더 결합: 타코미터, 인코더, 나사 막대, 기계 도구 및 기타 기계에 적합합니다.유니버설 결합, 딱딱한 결합
금속 디아프라그마 결합: 서보 모터, 인코더, 행성 감소기, 볼 스크루, 압축기, 믹서, 종이 제조 기계, 로봇 및 기타 기계 장비에 적합합니다. 플룸 블로어 결합:인코더에 적합합니다., 서보 시스템, 모터 스핀드 드라이브, 포장 기계, 기계 도구 드라이브, 펌프 및 기타 기계.
제품 매개 변수
| 모델 매개 변수 | 공용 구멍 지름 d1,d2 | ΦD | L | LP | S | F | M | 꽉 막는 나사 토크 (N.M.) |
| GB-15X24 | 3,4,5,6,6.35,7,8 | 15 | 24 | 20 | 1.8 | 2.5 | M3 | 0.7 |
| GB-15x32 | 3,4,5,6,6.35,7,8 | 15 | 32 | 20 | 1.8 | 2.5 | M3 | 0.7 |
| GB-18x28 | 4,5,6,6.35,7,8,9,10 | 18 | 28 | 25 | 1.8 | 3.1 | M4 | 1.7 |
| GB-18x38 | 4,5,6,6.35,7,8,9,10 | 18 | 38 | 25 | 1.8 | 3.1 | M4 | 1.7 |
| 모델 매개 변수 | 가속 모터크 (N.M) * |
허용되는 외심성 (mm) * |
허용되는 기울기 각도 (°) * |
허용되는 축편차 (mm) * |
최대 속도 rpm |
정적 회전 경직성 (N.M/rad) |
관성 순간 (kg.M)2) |
셰프 커브의 재료 | 샷넬 물질 | 표면 처리 | 무게 (g) |
| GB-15X24 | 0.5 | 1 | 2 | + 2-5 | 8000 | 15 | 4.5x10-4 | 고강성 알루미늄 합금 | PU |
안오디제처리 |
8 |
| GB-15X32 | 0.5 | 1 | 2 | + 2-5 | 8000 | 15 | 4.5x10-4 | 8 | |||
| GB-18X28 | 0.8 | 1 | 3 | + 2-5 | 6000 | 20 | 5.6x10-4 | 13 | |||
| GB-18X38 | 0.8 | 1 | 3 | + 2-5 | 6000 | 20 | 5.6x10-4 | 13 |
