제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO-9001
모델 번호: GLD 시리즈
지불과 운송 용어
최소 주문 수량: 2 PC
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 5-7 일로 일합니다
지불 조건: 웨스턴 유니온, 머니그램, L/C (신용장), 인수 인도, D/P (지급도 조건)인 전신환
공급 능력: 한달에 10000
모델: |

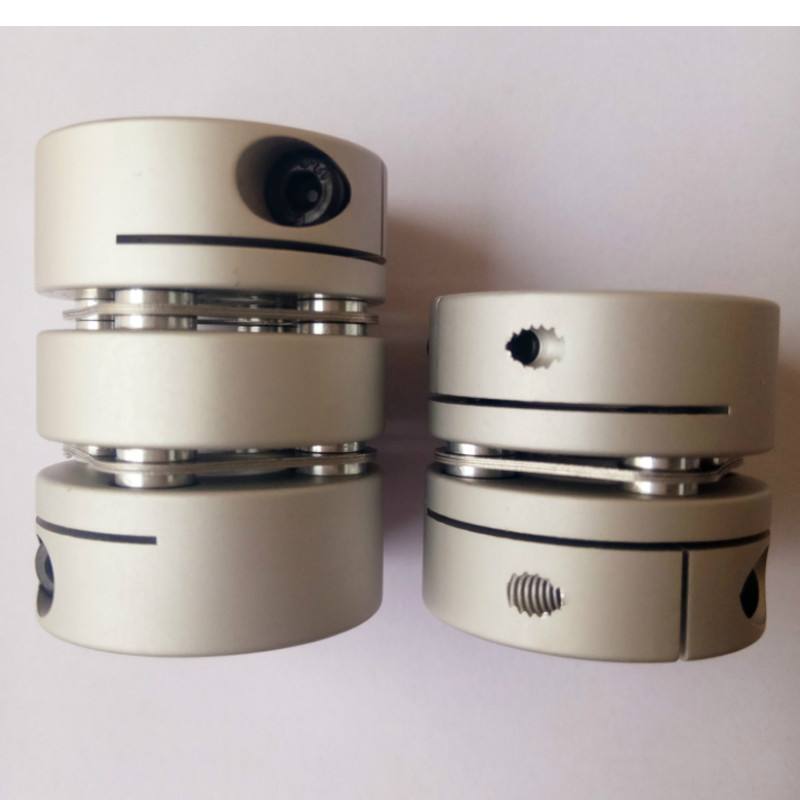

GLD 알루미늄 합금은 결합을 고정시키는 두배 진동판을 단락시킵니다 |
재료: |
알루미늄 합금 |
구조: |
한 발자국 두배 진동판 클램프 형 |
구멍 내경: |
19-82mm |
보증: |
12개월 |
탄성체 마테리아: |
PA66 |
표면 처리: |
양극 산화 처리 |
모델: |
GLD 알루미늄 합금은 결합을 고정시키는 두배 진동판을 단락시킵니다 |
재료: |
알루미늄 합금 |
구조: |
한 발자국 두배 진동판 클램프 형 |
구멍 내경: |
19-82mm |
보증: |
12개월 |
탄성체 마테리아: |
PA66 |
표면 처리: |
양극 산화 처리 |
제품 특징
진동판 결합의 특징
1. 구조는 단순하고, 크기가 작고 분해가 편리합니다. 중간 샤프트 형 구조의 진동판 결합은 기계를 이동하지 않고 해체될 수 있습니다 ;
2. 금속 진동판 결합은 더 큰 토크를 전할 수 있고, 2 샤프트가 설치될 때 발생된 디 앵글, 굴대이고 반경방향 편차를 효과적으로 흡수할 수 있고,고 정밀도와 제로 클리어런스의 특성을 가지고 넓게 정확성 전자적 제조 장비와 같은 고정밀 전송 이유에서 사용됩니다 ;
3. 진동판 결합은 고토크 강성의 특성을 가지고, 종종 고속 열차를 위한 에너지 장비의 출력 성분과 같은 고토크와 고속 동작에서 사용됩니다 ;
4. 고온저항, 시와 알칼리성 부식 저항성은 고온과 가옥한 환경에서 사용될 수 있고, 효과적으로 장비 작동 동안 충격과 진동에 저항할 수 있습니다.
> 고토크 강성이 정확하게 샤프트의 회전을 제어할 수 있고고 정밀도 제어를 수행할 수 있습니다
서보기구와 스테핑 모터를 위해 설계된 >
>는 아니오 샤프트와 긍정적과 반대 회전을 위해 일반적인 슬리브 접속 사이에 벌어집니다
고속 동작에 적합한 > 저관성
> 다이아는 우수한 내피로성과 스프링 강철로 만들어집니다
스크루를 고정시키는 > 고정방법
제품 매개 변수
| 모델 파라미터 | 공통 구멍 지름 d1,d2 | ΦD | Ｌ | LF | LP | d3 | Ｓ | Ｆ | Ｍ | 추진 토크를 강화하기 (N.M) |
| GLD-19X24.5 | 3,4,5,6,6.35,7,8 | Φ19 | 24.5 | 91 | 2.7 | Φ9 | 1.8 | 3.3 | M2.5 | 1 |
| GLD-26X30 | 5,6,6.35,7,8,9,9.525,10,11,12,14 | Φ26 | 30 | 1165 | 3.6 | Φ12.5 | 2.6 | 3.9 | M3 | 1.5 |
| GLD-32X38 | 6,6.35,7,8,9,9,9.525,10,12,12.7,14,15 | Φ32 | 38 | 1225 | 6.5 | Φ15 | 3.5 | 3.85 | M3 | 1.5 |
| GLD-34X38 | 6,6.35,7,8,9,9.525,10,11,12,12.7,14,15 | Φ34 | 38 | 1225 | 6.5 | Φ16 | 3.5 | 3.85 | M3 | 1.5 |
| GLD-39X47 | 6,8,9,9.525,10,11,12.7,14,15,16,17,18,19 | Φ39 | 47 | 149 | 8.5 | Φ19.3 | 4.5 | 5 | M4 | 2.5 |
| GLD-44X47 | 6,8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20,22 | Φ44 | 47 | 149 | 8.1 | Φ22.5 | 4.5 | 5 | M4 | 2.5 |
| GLD-56X57 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32 | Φ56 | 57 | 19.75 | 6.5 | Φ32.5 | 5.5 | 6.4 | M5 | 7 |
| GLD-68X68 | 16,17,18,19,20,22,24,25,28,30,30,35,38 | Φ68 | 68 | 2335 | 8.7 | Φ38.3 | 6.3 | 7.7 | M6 | 12 |
| GLD-82X87 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | Φ82 | 87 | 30 | 11 | Φ45.5 | 8 | 9.7 | M8 | 20 |
| 모델 파라미터 | 정격 토크 (N.M)* |
무방한 원형 (mm)* |
허용 처짐 각 (' )* |
무방한 축의 편차 (mm)* |
최대 속도 rpm |
정적 토셔널 강성도 (N.M/rad) |
관성 모멘트 (Kg.M2) |
샤프트 슬리브의 재료 | 유산탄의 재료 | 표면 처리 | 중량 (g) |
| GLD-19X24.5 | 1 | 0.12 | 1.5 | ±0.18 | 10000 | 8.19x10-4 | 170 | 높은 강도 알루니늄 합금 | SUS304 스프링 강철 |
산화 피막 처리 | 13.6 |
| GLD-26X30 | 1.5 | 0.15 | 1.5 | ±0.3 | 10000 | 2.7x10-4 | 820 | 32 | |||
| GLD-32X38 | 3 | 0.17 | 1.5 | ±0.36 | 10000 | 1.0x10-4 | 1860 | 58 | |||
| GLD-34X38 | 3 | 0.17 | 1.5 | ±0.36 | 10000 | 1.1x10-4 | 1860 | 71 | |||
| GLD-39X47 | 6 | 0.22 | 1.5 | ±0.45 | 10000 | 2.7x10-4 | 2860 | 110 | |||
| GLD-44X47 | 9 | 0.22 | 1.5 | ±0.54 | 10000 | 3.4x10-4 | 3300 | 134 | |||
| GLD-56X57 | 25 | 0.27 | 1.5 | ±0.72 | 10000 | 1.14x10-4 | 9480 | 298 | |||
| GLD-68X68 | 60 | 0.31 | 1.5 | ±0.8 | 10000 | 1.8x10-4 | 19000 | 472 | |||
| GLD-82X87 | 100 | 0.55 | 1.5 | ±0.8 | 10000 | 2.25x10-4 | 28450 | 983 |
