제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO-9001
모델 번호: GLTS 시리즈
지불과 운송 용어
최소 주문 수량: 1 PC
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 5-7 일로 일합니다
지불 조건: 웨스턴 유니온, 머니그램, L/C (신용장), 인수 인도, D/P (지급도 조건)인 전신환
공급 능력: 한달에 10000
모델: |

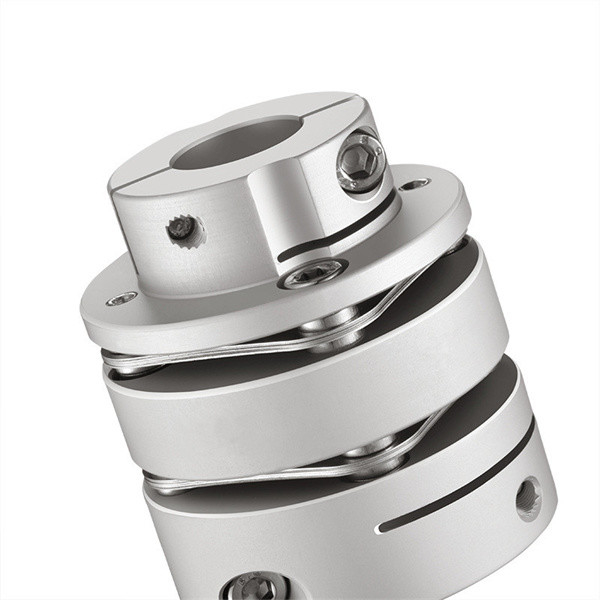

GLTS 한 발자국 두배 진동판 클램프 유형 커플링 |
재료: |
알루미늄 합금 |
구조: |
한 발자국 두배 진동판 클램프 형 |
구멍 내경: |
4-38mm |
보증: |
12개월 |
외부 직경: |
16-65mm |
탄성체 마테리아: |
PA66 |
표면 처리: |
양극 산화 처리 |
모델: |
GLTS 한 발자국 두배 진동판 클램프 유형 커플링 |
재료: |
알루미늄 합금 |
구조: |
한 발자국 두배 진동판 클램프 형 |
구멍 내경: |
4-38mm |
보증: |
12개월 |
외부 직경: |
16-65mm |
탄성체 마테리아: |
PA66 |
표면 처리: |
양극 산화 처리 |
상품 소개
다이아 결합은 일반적으로 높은 의학적 장점, 큰 베어링 캐패시티, 품질, 기타 등등을 이점이 있는 다이아의 두 세트를 갖춘 일련의 다이아 결합을 언급합니다. 중간 샤프트를 가지고 있기 때문에, 그것은 좋은 신뢰성을 설치하고 가지고 있기 쉽습니다. 그것의 상대 변위 보상은 매우 좋고 진동판 결합이 매체에 적합하고, 고속도와 큰 토크 샤프팅 전송입니다. 다양한 기계 장치류의 부하에서 거의 변화없이 축계 미션과 더불어, 그것은 극단적으로 다재다능합니다. 그러므로, 진동판은 결합 자체에 해당한 착용부입니다. 일반적으로, 공장은 결합 진동판의 여러 세트로 준비할 필요가 있습니다.
진동판 결합은 명백한 감쇄 효과, 어떤 소음, 어떤 웨어, 고온 (- 80+300)와 가옥한 환경에서 일하는데 적합하여 충격의 경우에 이동하는 장수와 진동,고 투과율 효율을 가지지 않고 99.86%에 달려있을 수 있습니다. 그것은 단순 구조, 경량, 소용적과 편리한 어셈블리와 분해로, 특히 매체와 고속 고전력 전송에 적합합니다. 그것은 주유 없이 기계를 이동하지 않고 모여지고 해체되고, 정확하게 어떤 하락과 빠른 회전 없이, 회전 속도를 전할 수 있습니다.
>High 토크 강성이 정확하게 샤프트의 회전을 제어할 수 있고고 정밀도 제어를 수행할 수 있습니다
서보 기구에 의하고 스테핑 모터를 위한 >Designed
정부 회전을 위해 일반적인 샤프트와 슬리브 접속 사이의 >No 격차
고속 동작에 적합한 >Low 불활동
>The 다이아는 우수한 내피로성과 스프링 강철로 만들어집니다
스크루를 고정시키는 >Fastening 방법
제품 매개 변수
| 모델 파라미터 | 공통 보어 지름 d1 | 공통 보어 지름 d2 | Ｄ | ΦN | Ｌ | LF1 | LF | Ｓ | LP | d3 | Ｍ | 추진 토크를 강화하기 (N.M) |
||
| 가장 작습니다 | 최대 | 가장 작습니다 | 최대 | |||||||||||
| GLTS-34x42.9 | 5 | 12 | 5 | 15 | 34 | 21.6 | 42.9 | 12.15 | 14.25 | 3.5 | 9.5 | Φ16 | M3 | 1.5 |
| GLTS-39x50.2 | 6 | 15 | 6 | 19 | 39 | 25 | 50.2 | 15.15 | 14.9 | 4.5 | 11.15 | Φ19 | M4 | 2.5 |
| GLTS-44x50.2 | 6 | 18 | 6 | 22 | 44 | 29.6 | 50.2 | 15.15 | 14.9 | 4.5 | 11.15 | Φ22.5 | M4 | 2.5 |
| GLTS-56x64.1 | 8 | 24 | 8 | 32 | 56 | 38 | 64.1 | 19.90 | 19.75 | 5.5 | 13.45 | Φ32.5 | M5 | 7 |
| GLTS-68x75.6 | 10 | 30 | 10 | 38 | 68 | 46 | 75.6 | 24 | 23.35 | 6.3 | 15.65 | Φ38.5 | M6 | 12 |
| GLTS-82x98.1 | 16 | 38 | 16 | 45 | 82 | 56 | 98.1 | 30.15 | 30 | 8 | 21.95 | Φ45 | M8 | 20 |
| 모델 파라미터 | 정격 토크 (N.M)* |
무방한 원형 (mm)* |
허용 처짐 각 (' )* |
무방한 축의 편차 (mm)* |
최대 속도 rpm |
정적 토셔널 강성도 (N.M/rad) |
관성 모멘트 (Kg.M2) |
샤프트 슬리브의 재료 | 유산탄의 재료 | 표면 처리 | 중량 (g) |
| GLTS-34x42.9 | 3 | 0.02 | 1 | ±0.20 | 10000 | 2000 | 6.01x10-5 | 높은 강도 알루니늄 합금 | Ｓ Ｕ Ｓ 3 0 4 스프링 강철 | 산화 피막 처리 | 57 |
| GLTS-39x50.2 | 6 | 0.02 | 1 | ±0.25 | 10000 | 4500 | 1.49x10-5 | 103 | |||
| GLTS-44x50.2 | 9 | 0.02 | 1 | ±0.30 | 10000 | 5200 | 2.25x10-5 | 124 | |||
| GLTS-56x64.1 | 25 | 0.02 | 1 | ±0.40 | 10000 | 11000 | 7.23x10-5 | 269 | |||
| GLTS-68x75.6 | 60 | 0.02 | 1 | ±0.45 | 10000 | 19000 | 2.02x10-4 | 471 | |||
| GLTS-82x98.1 | 100 | 0.02 | 1 | ±0.55 | 10000 | 22000 | 5.95x10-4 | 375 |
