제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO-9001
모델 번호: GS 시리즈
지불과 운송 용어
최소 주문 수량: 1 PC
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 5-7 일로 일합니다
지불 조건: 웨스턴 유니온, 머니그램, L/C (신용장), 인수 인도, D/P (지급도 조건)인 전신환
공급 능력: 한달에 10000
모델: |
GS 단일의 다이어프램 세트 스크류 커플링 |
재료: |
알루미늄 합금 |
구조: |
진동판 스크류 커플링 |
구멍 내경: |
4-38mm |
보증: |
12개월 |
외부 직경: |
16-65mm |
탄성체 마테리아: |
PA66 |
표면 처리: |
양극 산화 처리 |
모델: |
GS 단일의 다이어프램 세트 스크류 커플링 |
재료: |
알루미늄 합금 |
구조: |
진동판 스크류 커플링 |
구멍 내경: |
4-38mm |
보증: |
12개월 |
외부 직경: |
16-65mm |
탄성체 마테리아: |
PA66 |
표면 처리: |
양극 산화 처리 |

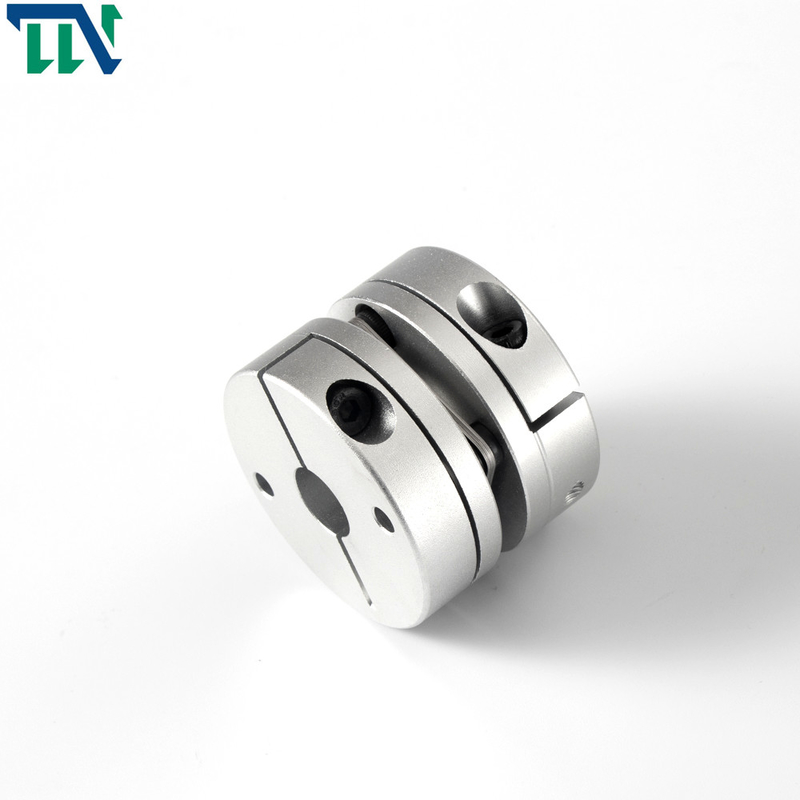

서보 모터를 위한 결합을 고정시키는 알루미늄 합금 단일의 다이어프램
제품 특징
다이아 (스테인레스 강판)의 여러 단체들은 볼트로 교대로 2 반쪽 커플링으로 연결됩니다. 진동판의 각 그룹은 여러 조각들을 겹침으로써 형성됩니다. 진동판은 상이한 모양으로 커넥팅 로드식과 전체 조각들로 분할됩니다. 진동판 결합은 진동판의 탄성 변형에 의해 2 연결된 샤프트의 상대 변위를 충족시킵니다. 그것은 윤활유 없이 고성능 금속 강력한 요소 플렉시블 커플링입니다. 그것은 소형 구조, 고강도를 가지고 오랫동안 삶을 서비스하지 않고, 어떤 회전 유격,와 온도와 기름 오염에 의해 영향을 받지 않습니다. 그것은 내산성, 내알칼리성과 부식 방지의 특성을 가집니다. 그것은 고온, 고속도와 부식 매질 근무 조건에 샤프트 전송에 적합합니다
> 고토크 강성이 정확하게 샤프트의 회전을 제어할 수 있고고 정밀도 제어를 수행할 수 있습니다
서보기구와 스테핑 모터를 위해 설계된 >
>는 아니오 샤프트와 긍정적과 반대 회전을 위해 일반적인 슬리브 접속 사이에 벌어집니다
고속 동작에 적합한 > 저관성
> 다이아는 우수한 내피로성과 스프링 강철로 만들어집니다
키웨이 디자인으로 방식을 고정시키는 스크루를 배치하는 >
제품 매개 변수
| 모델 파라미터 | 공통 구멍 지름 d1,d2 | ΦD | Ｌ | LF | Ｓ | Ｆ | Ｍ | 추진 토크를 강화하기 |
| (N.M) | ||||||||
| GS-19X20 | 3,4,5,6,6.35,7,8 | 19 | 20 | 9.1 | 1.8 | 3.3 | M2.5 | 1 |
| GS-26X26 | 3,4,5,6,6.35,7,8,9,9.525,10,11,12,14 | 26 | 26 | 11.65 | 2.6 | 3.9 | M3 | 1.5 |
| GS-32X28 | 5,6,6.35,7,8,9,9.525,10,11,12,12.7,14,15, | 32 | 28 | 12.25 | 3.5 | 3.85 | M3 | 1.5 |
| GS-34X32 | 5,6,6.35,7,8,9,9.525,10,11,12,12.7,14,15,16 | 34 | 32 | 14.25 | 3.5 | 4.85 | M4 | 2.5 |
| GS-39X34.5 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19 | 39 | 34.5 | 14.9 | 4.5 | 5 | M4 | 2.5 |
| GS-44X34.5 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20,22,24 | 44 | 34.5 | 14.9 | 4.5 | 5 | M4 | 2.5 |
| GS-50X46 | 8,9,9525,10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 46 | 20.6 | 4.8 | 6 | M5 | 7 |
| GS-56X45 | 10,12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 56 | 45 | 19.75 | 5.5 | 6.4 | M5 | 7 |
| GS-68X53 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 68 | 53 | 23.35 | 6.3 | 7.7 | M6 | 12 |
| GS-82X68 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | 82 | 68 | 30 | 8 | 9.7 | M8 | 20 |
| 모델 파라미터 | 정격 토크 | 무방한 원형 | 허용 처짐 각 | 무방한 축의 편차 | 최대 속도 | 정적 토셔널 강성도 | 관성 모멘트 | 샤프트 슬리브의 재료 | 유산탄의 재료 | 표면 처리 | 중량 |
| (N.M)* | (mm)* | (' )* | (mm)* | rpm | (N.M/rad) | (Kg.M2) | (g) | ||||
| GS-19X20 | 1 | 0.1 | 1 | ±0.09 | 1000 | 220 | 6.7x10-6 | 높은 강도 알루니늄 합금 | Ｓ Ｕ Ｓ 3 0 4 스프링 강철 | 산화 피막 처리 | 11 |
| GS-26X26 | 1.5 | 0.1 | 1 | ±0.14 | 11000 | 1125 | 2.2x10-6 | 28 | |||
| GS-32x28 | 2 | 0.1 | 1 | ±0.18 | 11000 | 21000 | 7.1x10-6 | 46 | |||
| GS-34X32 | 3 | 0.1 | 1 | ±0.18 | 11000 | 2250 | 8.0x10-6 | 55 | |||
| GS-39X34.5 | 6 | 0.1 | 1 | ±0.23 | 11000 | 3900 | 2.2x10-5 | 81 | |||
| GS-44X34.5 | 9 | 0.1 | 1 | ±0.27 | 11000 | 4500 | 2.8x10-5 | 99 | |||
| GS-55X46 | 18 | 0.1 | 1 | ±0.30 | 11000 | 6500 | 2.5x10-5 | 135 | |||
| GS-56X45 | 25 | 0.1 | 1 | ±0.36 | 11000 | 12900 | 1.2x10-4 | 217 | |||
| GS-68X53 | 60 | 0.1 | 1 | ±0.4 | 9000 | 25800 | 1.5x10-4 | 348 | |||
| GS-82X68 | 100 | 0.1 | 1 | ±0.5 | 8000 | 38700 | 1.8x10-5 | 689 |
