모델: |
GS 단일의 다이어프램 세트 스크류 커플링 |
재료: |
알루미늄 합금 |
구조: |
진동판 스크류 커플링 |
구멍 내경: |
4-38mm |
보증: |
12개월 |
외부 직경: |
16-65mm |
탄성체 마테리아: |
PA66 |
표면 처리: |
양극 산화 처리 |
모델: |
GS 단일의 다이어프램 세트 스크류 커플링 |
재료: |
알루미늄 합금 |
구조: |
진동판 스크류 커플링 |
구멍 내경: |
4-38mm |
보증: |
12개월 |
외부 직경: |
16-65mm |
탄성체 마테리아: |
PA66 |
표면 처리: |
양극 산화 처리 |

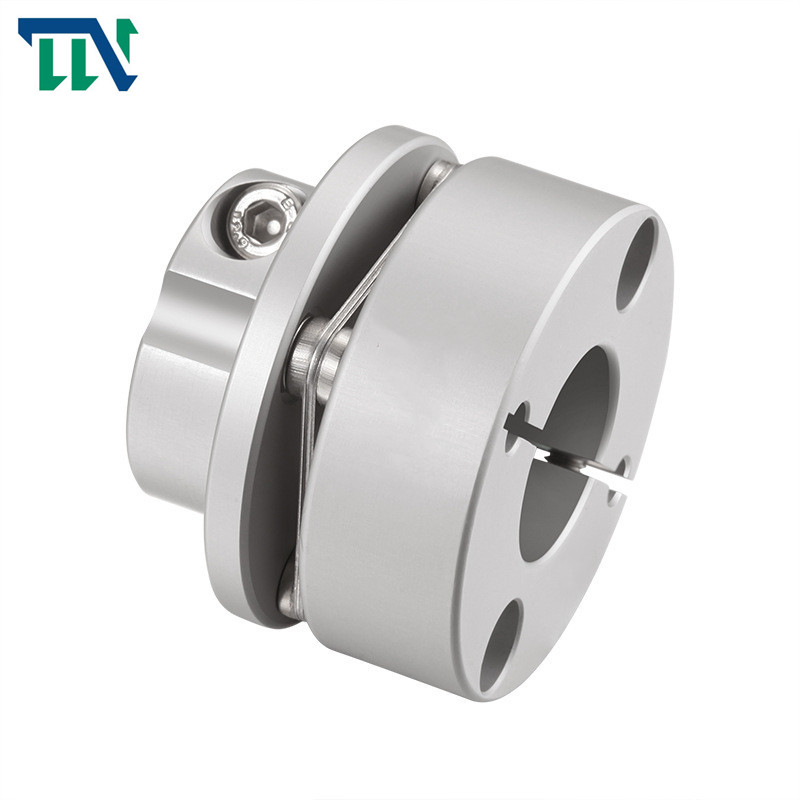

GSTS 알루미늄 합금 한 발자국 단일의 다이어프램 클램프 유형 커플링
제품 특징
주유와 정기 보수 없는 단일의 다이어프램 부호기 축 이음 또는 봄 축 이음 ; 커플링 상태는 분해 없이 발견될 수 있습니다 ; 게다가 장비의 운영 동안, 플래시 라이트는 진동판, 높은 토셔널 강성도, 제로번 회전을 확인하는데 사용될 수 있습니다 ; 만약 설치가 정확하면, 결합이 삶, 무한한 장기간의 삶을 위해 손상되지 않을 것입니다 ; 어떤 웨어도 분리되지만, 모든 종류의 가혹한 근무 조건에 사용하지 않았습니다 ; 만약 오프셋 에러가 정의 범위 내에 포함되면, 결합이 장비와 같은 삶을 가질 것입니다 ; 최고 토크 안전한 운영 디자인, 최대 토크는 정격 토크의 2 번입니다.
그것은 진동판 결합의 강한 강성 때문에, 2 샤프트 사이의 일탈이 너무 크면 장비가 설치될 때, 진동판 결합은 스러스트 베어링 위의 큰 축응력을 샤프트에서 생산할 것이라는 것에 주목할 가치가 있습니다. 그러므로, 그것은 매우 진동판 단체가 어떤 안내와 위치결정 능력을 가지고 있게 하는 것이 특히 고속도 이유에서, 진동판 결합의 신청서에게 중요합니다.
진동판 결합은 고온, 고속도와 부식 매질 근무 조건에서 축계 전송에 적합하고 석유 기계류의 물 펌프 (특히 고전력, 케미컬 펌프), 팬들, 압축기, 수력 기계가 기계류와 섬유 기계, 화학 기계류, 채탄기, 야금술 기계류, 항공 (헬리콥터), 해군 고속 동력 전달 장치, 증기 터빈, 피스톤력 기계적 전송 시스템, 무한궤도 차량과 발전기 세트 고속, 고전력 기계적 전송 시스템을 출력할 때, 나중에 고속 전송에 적용된 동적 평형을 통하여 샤프팅이 더 일반적이었다는 것을 그와 같습니다.
기어 커플링과 비교해서, 진동판 결합은 어떤 상대적 슬라이딩도 가지고 있지 않고, 주유, 봉합을 필요로 하고 아니오 노이즈를 내지 않고, 근본적으로 유지를 필요로 하지 않고, 제조하기 쉽고 부분적으로 기어 커플링을 대체할 수 있습니다. 진동판 결합은 넓게 세계에서 산업 국가에서 사용되었습니다. 우리나라에서, 기계 산업 기준은 새로운 산업 기준에 공식화되고 변경되었습니다 : 토크 사이의 JB/T 9147-1999 (ZB/T J19022-90을 대체하 ) 결합 관계.
제품 매개 변수
| 모델 파라미터 | 공통 보어 지름 d1 | 공통 보어 지름 d2 | Ｄ | ΦN | Ｌ | LF1 | LF | Ｓ | Ｍ | 추진 토크를 강화하기 (N.M) |
||
| 가장 작습니다 | 최대 | 가장 작습니다 | 최대 | |||||||||
| GSTS-34x29.9 | 5 | 12 | 5 | 15 | 34 | 21.6 | 29.9 | 12.15 | 14.25 | 3.5 | M3 | 1.5 |
| GSTS-39x34.5 | 6 | 15 | 6 | 19 | 39 | 25 | 34.5 | 15.15 | 14.9 | 4.5 | M4 | 2.5 |
| GSTS-44x34.5 | 6 | 18 | 6 | 22 | 44 | 29.6 | 34.5 | 15.15 | 14.9 | 4.5 | M4 | 2.5 |
| GSTS-56x45.1 | 8 | 24 | 8 | 32 | 56 | 38 | 45.1 | 19.90 | 19.75 | 5.5 | M5 | 7 |
| GSTS-68x53.6 | 10 | 30 | 10 | 38 | 68 | 46 | 53.6 | 24 | 23.35 | 6.3 | M6 | 12 |
| GSTS-82x68.1 | 16 | 38 | 16 | 45 | 82 | 56 | 68.1 | 30.15 | 30 | 8 | M8 | 20 |
| 모델 파라미터 | 정격 토크 (N.M)* |
무방한 원형 (mm)* |
허용 처짐 각 (' )* |
무방한 축의 편차 (mm)* |
최대 속도 rpm |
정적 토셔널 강성도 (N.M/rad) |
관성 모멘트 (Kg.M2) |
샤프트 슬리브의 재료 | 유산탄의 재료 | 표면 처리 | 중량 (g) |
| GSTS-34x29.9 | 3 | 0.02 | 1 | ±0.20 | 10000 | 2000 | 6.01x10-5 | 높은 강도 알루니늄 합금 | Ｓ Ｕ Ｓ 3 0 4 스프링 강철 | 산화 피막 처리 | 38 |
| GSTS-39x34.5 | 6 | 0.02 | 1 | ±0.25 | 10000 | 4500 | 1.49x10-5 | 69 | |||
| GSTS-44x34.5 | 9 | 0.02 | 1 | ±0.30 | 10000 | 5200 | 2.25x10-5 | 84 | |||
| GSTS-56x45.1 | 25 | 0.02 | 1 | ±0.40 | 10000 | 11000 | 7.23x10-5 | 184 | |||
| GSTS-68x53.6 | 60 | 0.02 | 1 | ±0.45 | 10000 | 19000 | 2.02x10-4 | 235 | |||
| GSTS-82x68.1 | 100 | 0.02 | 1 | ±0.55 | 10000 | 22000 | 5.95x10-4 | 598 |
