제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO-9001
모델 번호: 글시리즈
지불과 운송 용어
최소 주문 수량: 2 PC
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 5-7 일로 일합니다
지불 조건: 웨스턴 유니온, 머니그램, L/C (신용장), 인수 인도, D/P (지급도 조건)인 전신환
공급 능력: 한달에 10000
모델: |

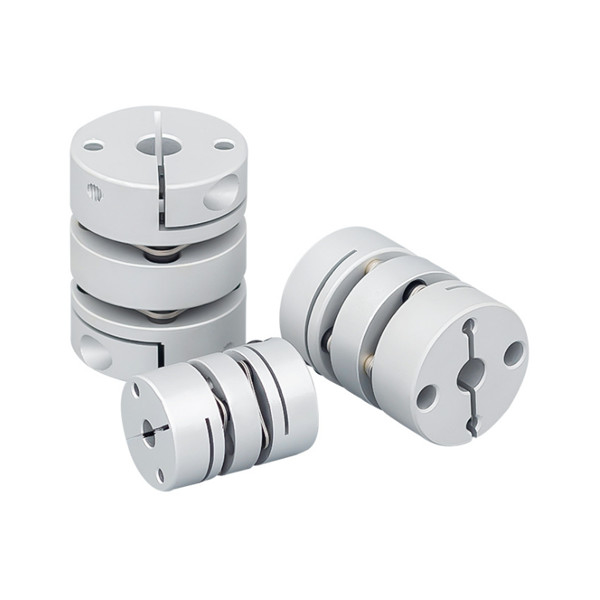

GL 두배 진동판 클램핑 결합 |
재료: |
알루미늄 합금 |
구조: |
두배 진동판 클램핑 |
구멍 내경: |
19-82mm |
보증: |
12개월 |
탄성체 마테리아: |
PA66 |
표면 처리: |
양극 산화 처리 |
모델: |
GL 두배 진동판 클램핑 결합 |
재료: |
알루미늄 합금 |
구조: |
두배 진동판 클램핑 |
구멍 내경: |
19-82mm |
보증: |
12개월 |
탄성체 마테리아: |
PA66 |
표면 처리: |
양극 산화 처리 |
제품 특징
진동판이 6 각도, 8 각도 또는 더 또는 10 각도의 모양을 가지고 있기 때문에, 진동판 결합은 7가지 구조적 유형을 갖, 가장 작은 그 결합 전송 토크 범위가 10Nm에서 시작하고, 가장 광범위한 결합 전송 토크 범위가 8100000Nm에 도달할 수 있고 따라서 토르크 전송이 매우 획일적이고, 적용 가능한 대기 온도가 적어도 -20 Ｃ부터 +280 Ｃ 까지일 수 있고, 그것이 특정 물질을 사용하는데 적합합니다.
> 고토크 강성이 정확하게 샤프트의 회전을 제어할 수 있고고 정밀도 제어를 수행할 수 있습니다
서보기구와 스테핑 모터를 위해 설계된 >
>는 아니오 샤프트와 긍정적과 반대 회전을 위해 일반적인 슬리브 접속 사이에 벌어집니다
고속 동작에 적합한 > 저관성
> 다이아는 우수한 내피로성과 스프링 강철로 만들어집니다
스크루를 고정시키는 > 고정방법
제품 매개 변수
| 모델 파라미터 | 공통 구멍 지름 d1,d2 | ΦD | Ｌ | LF | LP | d3 | Ｓ | Ｆ | Ｍ | 추진 토크를 강화하기 (N.M) |
| GL-19X27 | 3,4,5,6,6.35,7,8 | 19 | 27 | 9.1 | 5.2 | Φ9 | 1.8 | 3.3 | M2.5 | 1 |
| GL-26X35 | 5,6,6.35,7,8,9,9.525,10,11,12,14 | 26 | 35 | 11.65 | 6.5 | Φ12.5 | 2.6 | 3.9 | M3 | 1.5 |
| GL-32X41 | 5,6,6.35,7,8,9,9.525,10,11,12,12.7,14,15, | 32 | 45 | 12.25 | 9.5 | Φ15 | 3.5 | 3.85 | M3 | 1.5 |
| GL-34X45 | 5,6,6.35,7,8,9,9.525,10,11,12,12.7,14,15,16 | 34 | 45 | 14.25 | 9.5 | Φ16 | 4.5 | 4.85 | M4 | 2.5 |
| GL-39X50 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19 | 39 | 50 | 14.9 | 11.2 | Φ9.3 | 4.5 | 5 | M4 | 2.5 |
| GL-44X50 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20,22 | 44 | 50 | 14.9 | 11.2 | Φ2.5 | 4.5 | 5 | M4 | 2.5 |
| GL-50X63 |
8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20 ,22,24,25 |
50 | 63 | 20.6 | 12.5 | Φ23 | 4.8 | 6 | M5 | 7 |
| GL-56X64 | 10,12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 56 | 64 | 19.75 | 13.5 | Φ2.5 | 5.5 | 6.4 | M5 | 7 |
| GL-68X75 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 68 | 75 | 23.35 | 15.7 | Φ38.3 | 6.3 | 7.7 | M6 | 12 |
| GL-82X98 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | 82 | 98 | 30 | 22 | Φ45.5 | 8 | 9.7 | M8 | 20 |
| 모델 파라미터 | 정격 토크 (N.M)* |
무방한 원형 (mm)* |
허용 처짐 각 (' )* |
무방한 축의 편차 (mm)* |
최대 속도 rpm |
정적 토셔널 강성도 (N.M/rad) |
관성 모멘트 (Kg.M2) |
샤프트 슬리브의 재료 | 유산탄의 재료 | 표면 처리 | 중량 (g) |
| GL-19X27 | 1 | 0.12 | 1.5 | ±0.18 | 10000 | 170 | 9.1x10-7 |
|
SUS304 스프링 강철 |
산화 피막 처리 | 14.6 |
| GL-26X35 | 1.5 | 0.15 | 1.5 | ±0.3 | 10000 | 820 | 3.0x10-6 | 37 | |||
| GL-32X41 | 2 | 0.17 | 1.5 | ±0.36 | 10000 | 1750 | 1.0x10-5 | 67 | |||
| GL-34X45 | 3 | 0.17 | 1.5 | ±0.36 | 10000 | 1860 | 1.1x10-5 | 77 | |||
| GL-39X50 | 6 | 0.22 | 1.5 | ±0.45 | 10000 | 2860 | 3.0x10-5 | 118 | |||
| GL-44X50 | 9 | 0.22 | 1.5 | ±0.54 | 10000 | 3300 | 3.8x10-5 | 144 | |||
| GL-50X63 | 18 | 0.1 | 1.5 | ±0.54 | 10000 | 3300 | 3.0x10-5 | 235 | |||
| GL-56X64 | 25 | 0.27 | 1.5 | ±0.72 | 10000 | 9480 | 1.6x10-4 | 318 | |||
| GL-68X75 | 60 | 0.31 | 1.5 | ±0.8 | 9000 | 19000 | 2.0x10-4 | 492 | |||
| GL-82X98 | 100 | 0.55 | 1.5 | ±0.8 | 8000 | 28450 | 2.5x10-4 | 1013 |
