제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO-9001
모델 번호: GLJ 시리즈
지불과 운송 용어
최소 주문 수량: 2 PC
가격: Negotiable
포장 세부 사항: 비행기로 해상 운송으로 종이팩
배달 시간: 5-7일
지불 조건: T/T, 웨스턴 유니온, 머니그램, L/C, D/A, D/P
공급 능력: 달 당 10000
모델: |

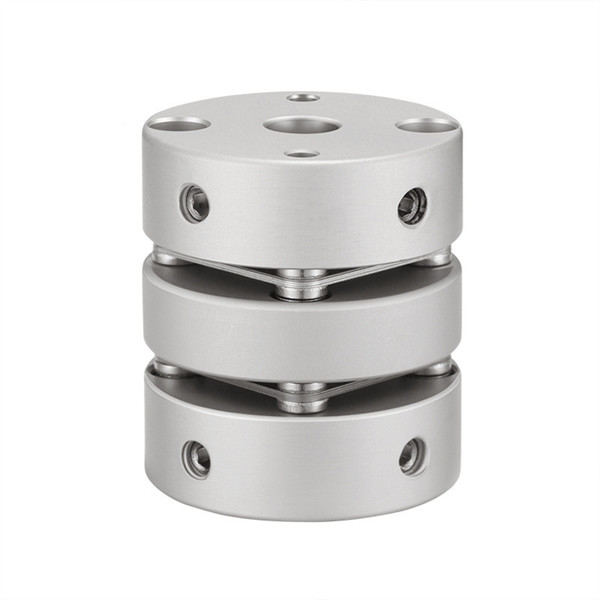

GLJ 두배 진동판 세트 스크류 커플링 |
재료: |
알루미늄 합금 |
구조: |
두배 진동판 멈춤 나사 결합 |
구멍 내경: |
19-68mm |
보증: |
12개월 |
탄성체 마테리아: |
PA66 |
표면 처리: |
양극 산화 처리 |
모델: |
GLJ 두배 진동판 세트 스크류 커플링 |
재료: |
알루미늄 합금 |
구조: |
두배 진동판 멈춤 나사 결합 |
구멍 내경: |
19-68mm |
보증: |
12개월 |
탄성체 마테리아: |
PA66 |
표면 처리: |
양극 산화 처리 |
상품 소개
결합은 또한 불려진 결합입니다. 대부분의 일반적으로 사용된 결합은 표준화되거나 표준화되었습니다. 일반적으로, 그것은 바르게 결합의 종류를 선택하고 결합의 종류와 크기를 결정하는 것은 오직 필요합니다. 필요할 때, 부하 용량은 그것의 상처받기 쉬운 약한 링크를 위해 확인되고 산정됩니다 ; 회전 속도가 높을 때, 외부 가장자리의 원심력과 탄성 요소의 변형은 확인되어야 하고 밸런스 체크가 실행되어야 합니다.
기구부품은 함께 회전하고 이동과 토크를 전하기 위해 굳게 다른 구조에서 구동축과 종동축을 연결시키곤 했습니다. 때때로 그것은 또한 손잡이와 다른 부분을 연결시키는데 사용됩니다 (기어, 도르래, 기타 등등과 같이). 그것은 종종 2 절반으로 구성되며, 그것이 각각 키 또는 밀착 부품으로 연결되고, 2 샤프트의 단부에 고정시키고 그리고 나서 2 절반이 어떤 점에서는 연결됩니다. 결합은 또한 부정확한 제작 때문의 2 샤프트와 설치, 활동 또는 열팽창 동안 변형, 기타 등등 사이에 벌충을 보상할 수 있습니다 (축 방향 오프셋, 광선의 오프셋, 각도상 오프셋 또는 포괄적 벌충을 포함하여). 다음 그리고 충격 진정과 진동 흡수 작용.
일반적 커플링 기능 : 손잡이와 손잡이가 전력을 전하기 위해 연결되는 것 일 때, 도르래 또는 장비는 일반적으로 연결을 위해 사용되지만, 그러나 2 손잡이가 직선에 있도록 요구되고 정속 제어에 회전하도록 요구되면, 결합이 연결되는데 사용되어야 합니다. 그러나, 정확성의 증가, 샤프트의 열팽창 또는 활동 동안 샤프트의 굽힘 때문에, 2 샤프트 사이의 동심성은 변할 것입니다. 그러므로, 플렉시블 커플링은 2 샤프트 사이에 전력 전송을 유지하고 2 샤프트를 흡수하기 위해 다리로서 사용될 수 있습니다. 이로써 기계의 생명을 연장하고 기계의 질을 향상시키는 샤프트 사이의 광선, 각을 이루고 축의 편차.
제품 매개 변수
| 모델 파라미터 | 공통 구멍 지름 d1,d2 | ΦD | Ｌ | LF | LP | d3 | Ｓ | Ｆ | Ｍ | 추진 토크를 강화하기 (N.M) |
| GLJ-19x27 | 3,4,5,6,6.35,7,8,9,9.525,10 | 19 | 27 | 9.1 | 5.2 | 9 | 1.8 | 4.25 | M3 | 0.7 |
| GLJ-26x32 | 4,5,6,6.35,7,8,9,9.525,10,11,12,12.7 | 26 | 32 | 10.7 | 5.4 | 12.5 | 2.6 | 4.5 | M4 | 1.7 |
| GLJ-32x41 | 6,6.35,7,8,9,9.525,10,11,12,12.7,13,14,15 | 32 | 41 | 12.75 | 8.5 | 16 | 3.5 | 6.12 | M4 | 1.7 |
| GLJ-39x47 | 6,6.35,7,8,9,9.525,10,11,12,12.7,13,14,15,16 | 39 | 47 | 15 | 8 | 19.3 | 4.5 | 6.62 | M5 | 4 |
| GLJ-44x53 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20 | 44 | 53 | 18.25 | 7.5 | 22.5 | 4.5 | 8.12 | M6 | 8.4 |
| GLJ-56x64 |
10,11,12,12.7,13,14,15,16,17,18,19,20,22,24,25,28, 30,32 |
56 | 64 | 19.75 | 13.5 | 32.5 | 5.5 | 6.4 | M6 | 8.4 |
| GLJ-68x75 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 68 | 75 | 23.35 | 15.7 | 45.5 | 6.3 | 7.7 | M8 | 10.5 |
| 산화 피막 처리 | 정격 토크 (N.M)* |
무방한 원형 (mm)* |
허용 처짐 각 (' )* |
무방한 축의 편차 (mm)* |
최대 속도 rpm |
정적 토셔널 강성도 (N.M/rad) |
관성 모멘트 (Kg.M2) |
샤프트 슬리브의 재료 | 유산탄의 재료 | 표면 처리 | 중량 (g) |
| GLJ-19x27 | 1 | 0.12 | 1.5 | ±0.18 | 10000 | 170 | 8.8x10-7 | 높은 강도 알루니늄 합금 | Ｓ Ｕ Ｓ 3 0 4 스프링 강철 | 산화 피막 처리 | 13 |
| GLJ-26x32 | 1.5 | 0.15 | 1.5 | ±0.3 | 10000 | 820 | 2.8x10-6 | 29 | |||
| GLJ-32x41 | 2 | 0.17 | 1.5 | ±0.36 | 10000 | 1750 | 1.8x10-6 | 60 | |||
| GLJ-39x47 | 6 | 0.22 | 1.5 | ±0.45 | 10000 | 2850 | 2.7x10-5 | 101 | |||
| GLJ-44x53 | 9 | 0.22 | 1.5 | ±0.54 | 10000 | 3300 | 4.2x10-5 | 190 | |||
| GLJ-56x64 | 25 | 0.27 | 1.5 | ±0.72 | 10000 | 9480 | 1.6x10-4 | 318 | |||
| GLJ-68x75 | 60 | 0.32 | 1.5 | ±0.8 | 9000 | 19000 | 2.0x10-4 | 492 |
