제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO-9001
모델 번호: GM 시리즈
지불과 운송 용어
최소 주문 수량: 2 PC
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 5-7 일로 일합니다
지불 조건: 웨스턴 유니온, 머니그램, L/C (신용장), 인수 인도, D/P (지급도 조건)인 전신환
공급 능력: 한달에 10000
모델: |

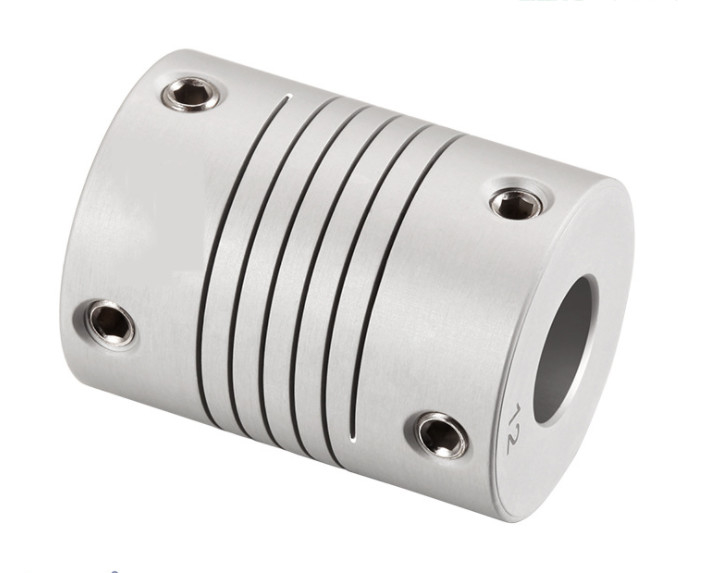

꾸불꾸불한 결합을 연결하는 GM 나사산 고정 나사 |
재료: |
알루미늄 합금 |
구멍 내경: |
12-50mm |
보증: |
12개월 |
탄성체 마테리아: |
PA66 |
표면 처리: |
양극 산화 처리 |
모델: |
꾸불꾸불한 결합을 연결하는 GM 나사산 고정 나사 |
재료: |
알루미늄 합금 |
구멍 내경: |
12-50mm |
보증: |
12개월 |
탄성체 마테리아: |
PA66 |
표면 처리: |
양극 산화 처리 |
제품 특징
축 이음은 형태에 따라 다음과 같은 가장 일반 분류로 분할됩니다 :
금속 진동판 결합 : 서보 모터, 부호기, 유성 감속기, 볼 스크류, 압축기, 믹서, 논문 기계, 로봇과 다른 기계적인 장비에 적합합니다. 자두 모양이 형성된 결합 : 기계류, 기계 툴 구동, 펌프와 다른 기계류를 패키징하는 부호기, 서보 시스템, 자동차 스핀들 구동에 적합합니다. 벨로스 커플링 : 부호기, CNC 공작 기계류, 위치 파악 시스템, 볼 스크류, 인덱싱 디스크, 유성 기어식 감속기에 적합합니다. 스프링 커플링 : 회전 인코더, 스텝 모터, 스크루 로드, 기타 등등에 적합합니다. 병렬 커플링 : 스텝 모터, 부호기, 스크루 로드, 기타 등등의 연결에 적합합니다. 크로스슬라이드 결합 : 타코미터, 부호기, 스크루, 기계 공구와 다른 기계류에 적합합니다. 자재 계수, 고정 커플링.
>Integrated 구조, 고강도 알루니늄 합금 소재의 전반적인 사용
>Elastic 활동은 광선, 각을 이루고 축의 편차를 충족시킵니다
완충효과로, >Spring 설계
>Special은 부호기, 소형 모터의 설계를 합니다
멈춤 나사의 >Fastening 방법
제품 매개 변수
| 모델 파라미터 | 공통 구멍 지름 d1,d2 | ΦD | Ｌ | L1 | L2 | Ｆ | Ｍ | 추진 토크를 강화하기 (N.M) |
| GM-12xl8.5 | 2,3,4,5,6,6.35 | 12 | 18.5 | 1.8 | 0.4 | 3.5 | M3 | 0.7 |
| GM-15.5x21 | 3,4,5,6,6.35,7 | 15.5 | 21 | 2 | 0.4 | 3.3 | M3 | 0.7 |
| GM-15.5x23 | 3,4,5,6,6.35,7 | 15.5 | 23 | 2 | 0.4 | 3.6 | M3 | 0.7 |
| GM-19.1x19.1 | 4,5,6,6.35,7,8 | 17.5 | 23 | 2 | 0.4 | 3.6 | M4 | 1.7 |
| GM-17.5x23 | 4,5,6,6.35,7,8,10 | 19.1 | 19.1 | 2 | 0.4 | 3 | M4 | 1.7 |
| GM-19.5x24.5 | 6,6.35,7,8,9,9.525,10 | 19.5 | 24.5 | 2 | 0.4 | 3.3 | M4 | 1.7 |
| GM-25x32 | 5,6,6.35,7,8,9,9.525,10,11,12,12.7 | 25 | 32 | 2 | 0.4 | 3.7 | M4 | 1.7 |
| GM-25.4x25.4 | 6,6.35,7,8,9,9.525,10,11,12,12.7 | 25.4 | 25.4 | 2 | 0.4 | 3.7 | M4 | 1.7 |
| GM-28.6x28.6 | 8,9,9.525,10,11,12,12.7,14 | 28.6 | 28.6 | 2.75 | 0.4 | 4.2 | M4 | 1.7 |
| GM-32x32 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18 | 32 | 32 | 2.75 | 0.4 | 5.5 | M4 | 1.7 |
| GM-32x41 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18 | 32 | 41 | 2.75 | 0.4 | 6.8 | M4 | 1.7 |
| GM-38.7x38.1 | 8,10,11,12,12.7,14,15,16,17,18,19,20,22 | 38.1 | 38.1 | 3 | 0.4 | 5.2 | M5 | 4 |
| GM-42x50 | 12,12.7,14,15,16,17,18,19,20,22,24,25,28 | 42 | 50 | 3.5 | 0.4 | 8.5 | M6 | 7 |
| GM-50x50 | 12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 50 | 50 | 3.5 | 0.5 | 8.5 | M6 | 7 |
| 모델 파라미터 | 정격 토크 (N.M)* |
무방한 원형 (mm)* |
허용 처짐 각 (' )* |
무방한 축의 편차 (mm)* |
최대 속도 rpm |
정적 토셔널 강성도 (N.M/rad) |
관성 모멘트 (Kg.M2) |
샤프트 슬리브의 재료 | 표면 처리 | 중량 (g) |
| GM-12xl8.5 | 0.3 | 0.15 | 3 | ±0.2 | 30000 | 40 | 8.0x10-7 | 높은 강도 알루니늄 합금 | 산화 피막 처리 | 4 |
| GM-15.5x21 | 0.5 | 0.15 | 3 | ±0.2 | 25000 | 80 | 2.8x10-7 | 7.7 | ||
| GM-15.5x23 | 0.5 | 0.15 | 3 | ±0.2 | 25000 | 50 | 2.9x10-7 | 9.3 | ||
| GM-17.5x23 | 0.6 | 0.15 | 3 | ±0.2 | 25000 | 85 | 3.5x10-7 | 12.7 | ||
| GM-19.1x19.1 | 0.9 | 0.15 | 3 | ±0.2 | 24000 | 130 | 7.2x10-7 | 11.6 | ||
| GM-19.5x24.5 | 1 | 0.15 | 3 | ±0.2 | 19000 | 150 | 8.1x10-7 | 16 | ||
| GM-25x32 | 2 | 0.15 | 3 | ±0.2 | 15000 | 300 | 3.5x10-7 | 32 | ||
| GM-25.4x25.4 | 2 | 0.15 | 3 | ±0.2 | 14000 | 360 | 2.3x10-6 | 26 | ||
| GM-28.6x28.6 | 2 | 0.15 | 3 | ±0.2 | 14000 | 380 | 2.3x10-6 | 39 | ||
| GM-32x32 | 3 | 0.15 | 3 | ±0.2 | 13000 | 380 | 2.5x10-6 | 57 | ||
| GM-32x41 | 4 | 0.15 | 3 | ±0.2 | 12000 | 450 | 9.6x10-6 | 65 | ||
| GM-38.7x38.1 | 6.5 | 0.15 | 3 | ±0.2 | 9500 | 400 | 2.7x10-5 | 97 | ||
| GM-42x50 | 8 | 0.15 | 3 | ±0.2 | 9000 | 500 | 7.2x10-3 | 185 | ||
| GM-50x50 | 20 | 0.15 | 3 | ±0.2 | 8000 | 785 | 8.1x10-5 | 220 |
