제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO-9001
모델 번호: GD 시리즈
지불과 운송 용어
최소 주문 수량: 2 PC
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 5-7 일로 일합니다
지불 조건: 웨스턴 유니온, 머니그램, L/C (신용장), 인수 인도, D/P (지급도 조건)인 전신환
공급 능력: 한달에 10000
모델: |
부호기를 위한 GD 특별한 스프링 커플링 |
재료: |
알루미늄 합금 |
구조: |
부호기를 위한 특별한 스프링 커플링 |
구멍 내경: |
16-26mm |
보증: |
12개월 |
탄성체 마테리아: |
PA66 |
표면 처리: |
양극 산화 처리 |
모델: |
부호기를 위한 GD 특별한 스프링 커플링 |
재료: |
알루미늄 합금 |
구조: |
부호기를 위한 특별한 스프링 커플링 |
구멍 내경: |
16-26mm |
보증: |
12개월 |
탄성체 마테리아: |
PA66 |
표면 처리: |
양극 산화 처리 |

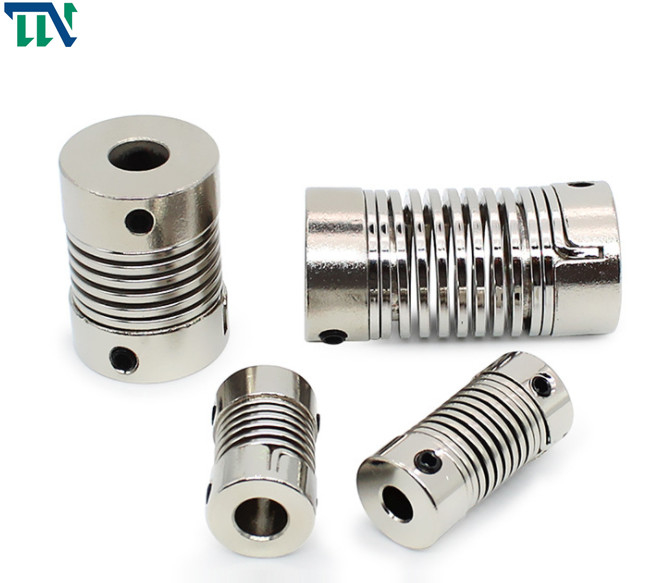

제품 특징
결합의 표면은 산화됩니다, 내부 구멍이 정확하고, 토르크 전송이 크고, 탄력성이 좋습니다. 중앙 진동판은 304개 재료로 만들어지고 탄성체가 독일로부터 수입된 폴리우레탄으로 만들어집니다
>The 메인 바디는 아연 합금으로 만들어집니다
>The 중앙 탄성체는 스프링 강철로 만들어집니다
>It는 단순 구조, 좋은 유연성, 저관성과 덜 무방한 각편차라는 유리한 입장에 있습니다
>Easy 설치, 봄 스틸 모아 효과적인 보상 광선의, 샤프트 일탈
소형 모터와 부호기를 위한 >Suitable
멈춤 나사의 >Fastening 방법
티안니우는 연구 개발, 제조업을 연결하는 것에 전문화한 코모퍼니 첨단 과학 기술 기업이고 영업입니다. 회사는 항상 제품 품질을 기업 개발의 삶으로 간주하고, 1명의 삶에서 한 가지를 하는 기업 주의를 고수하고 1명의 삶에서 잘 한 가지를 하, 발달하고 혁신하고, 주의깊게 일하고 질을 보증합니다. 주요 생산물은 다음과 같습니다 : 다이아 결합, 매화꽃 결합, 스테인레스 강 병렬 라인 결합, 벨로스 커플링, 슬라이딩 블록 결합, 확대 슬리브 커플링과 다른 수많은 다양성. 이 제품은 넓게 NC 기계 도구, 래이저 커팅 머신, 볼 스크류, 모듈 하락, 전자적 자동화 설비와 기타와 같은 많은 분야에서 사용됩니다
제품 매개 변수
| 모델 파라미터 | 공통 구멍 지름 d1,d2 | ΦD | Ｌ | LF | Ｆ | Ｍ | 추진 토크를 강화하기 (N.M) |
| GD-16 x27 | 5,6,6.35,7,8,9,10 | 16 | 27 | 8.5 | 3 | M3 | 0.7 |
| GD-16 x35 | 5,6,6.35,7,8,9,10 | 16 | 35 | 12.5 | 3.5 | M4 | 1.7 |
| GD-26 x50 | 6,6.35,7,8,9,10,11,12,12.7,14 | 26 | 50 | 17 | 4.5 | M5 | 4 |
| 모델 파라미터 | 정격 토크 (N.M)* |
최대 회전력 (N.M)* |
최대 속도 rpm |
관성 모멘트 (Kg.M2) |
무방한 원형 (mm)* |
허용 처짐 각 (' )* |
무방한 축의 편차 (mm)* |
중량(g) |
| GD-16 x27 | 0.5 | 1 | 3000 | 1.02x10-6 | 1.0 | 8 | ±1.0 | 30 |
| GD-16 x35 | 0.5 | 1 | 3000 | 1.02x10-6 | 1.0 | 8 | ±1.0 | 70 |
| GD-26 x50 | 1.5 | 3 | 3000 | 1.15x10-5 | 1.2 | 8 | ±1.0 | 130 |
