제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO-9001
모델 번호: GLT 시리즈
지불과 운송 용어
최소 주문 수량: 2 PC
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 5-7 일로 일합니다
지불 조건: 웨스턴 유니온, 머니그램, L/C (신용장), 인수 인도, D/P (지급도 조건)인 전신환
공급 능력: 한달에 10000
모델: |

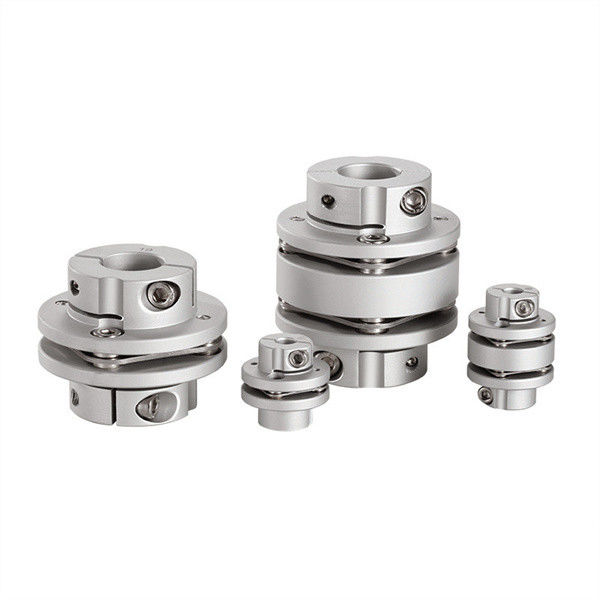

GLT 두배의 단계 두배 진동판 클램프 커플링 |
재료: |
알루미늄 합금 |
구조: |
단계 두배 진동판 클램프 |
구멍 내경: |
34-82mm |
보증: |
12개월 |
탄성체 마테리아: |
PA66 |
표면 처리: |
양극 산화 처리 |
모델: |
GLT 두배의 단계 두배 진동판 클램프 커플링 |
재료: |
알루미늄 합금 |
구조: |
단계 두배 진동판 클램프 |
구멍 내경: |
34-82mm |
보증: |
12개월 |
탄성체 마테리아: |
PA66 |
표면 처리: |
양극 산화 처리 |
제품 특징
결합의 표면은 산화됩니다, 내부 구멍이 정확하고, 토르크 전송이 크고, 탄력성이 좋습니다. 중앙 진동판은 304개 재료로 만들어지고 탄성체가 독일로부터 수입된 폴리우레탄으로 만들어집니다.
진동판 결합은 진동판의 탄성 변형에 의해 2 연결된 샤프트의 상대 변위를 충족시킵니다. 그것은 고성능 금속 탄성 요소 플렉시블 커플링입니다. 그것은 하지 않고 주유를 필요로 하고 소형 구조, 고강도를 가지지 않고 오랫동안 삶을 서비스하고, 어떤 회전 유격,와 온도와 기름 오염에 의해 영향을 받지 않습니다. 그것은 내산성, 내알칼리성과 부식 저항성의 특성을 가집니다. 그것은 고온, 고속도와 부식 매질 근무 조건에 샤프트 전송에 적합합니다, 넓게 물 펌프 (특히 고전력과 케미컬 펌프), 팬, 압축기, 수력 기계와 같은 다양한 기계 장치류의 축계 전송을 위해 사용됩니다, 기계류, 야금술 기계류, 항공 (헬리콥터)을 채굴하는 기계류, 섬유 기계, 화학 기계류를 출력하는 석유 기계류가 동평형 뒤에, 고속 동력 전달 장치, 증기 터빈 피스톤력 기계적 전송 시스템, 무한궤도 차량과 고속인 발전기 세트와 고전력 기계적 전송 시스템을 운송합니다, 그것이 넓게 고속에서 사용되었습니다 전송 샤프팅
제품 매개 변수
| 모델 파라미터 | 공통 구멍 지름 d1,d2 | ΦD | ΦN | Ｌ | LF | d3 | LP | Ｓ | Ｍ | 추진 토크를 강화하기 (N.M) |
| GLT-34x37.5 | 5,6,6.35,7,8,9,9.525,10,11,12, | 34 | 21.6 | 37.5 | 12.15 | Φ16 | 6.8 | 3.2 | M3 | 1.5 |
| GLT-39x48 | 6,8,9,9.525,10,11,12,12.7,14,15 | 39 | 25 | 48 | 15.15 | Φ19 | 9.3 | 4.5 | M4 | 2.5 |
| GLT-44x48 |
6,8,9,9.525,10,11,12,12.7,14,15,1 6,17,18 |
44 | 29.6 | 48 | 15.15 | Φ22.5 | 9.3 | 4.2 | M4 | 2.5 |
| GLT-56x61 | 10,12,12.7,14,15,16,17,18,19,20,22,24 | 56 | 38 | 61 | 19.90 | Φ32.5 | 10.8 | 5.2 | M5 | 7 |
| GLT-68x74 | 14,15,16,17,18,19,20,22,24,25,28,30 | 68 | 46 | 74 | 24 | Φ38.3 | 14 | 6 | M6 | 12 |
| GLT-82x98 | 17,18,19,20,22,24,25,28,30,32,35,38 | 82 | 56 | 98 | 30.15 | Φ45 | 22.3 | 7.7 | M8 | 20 |
| 모델 파라미터 | 정격 토크 (N.M)* |
무방한 원형 (mm)* |
허용 처짐 각 (' )* |
무방한 축의 편차 (mm)* |
최대 속도 rpm |
정적 토셔널 강성도 (N.M/rad) |
관성 모멘트 (Kg.M2) |
샤프트 슬리브의 재료 | 유산탄의 재료 | 표면 처리 | 중량 (g) |
| GLT-34x37.5 | 2 | 0.12 | 1.5 | ±0.18 | 10000 | 2200 | 6.95x10-6 | 높은 강도 알루니늄 합금 | Ｓ Ｕ Ｓ 3 0 4 스프링 강철 | 산화 피막 처리 | 49 |
| GLT-39x48 | 4.5 | 0.15 | 1.5 | ±0.23 | 10000 | 4500 | 1.7x10-5 | 85 | |||
| GLT-44x48 | 6.75 | 0.17 | 1.5 | ±0.27 | 10000 | 5500 | 2.8x10-5 | 107 | |||
| GLT-56x61 | 20 | 0.17 | 1.5 | ±0.36 | 10000 | 11000 | 8.7x10-5 | 196 | |||
| GLT-68x74 | 50 | 0.18 | 1.5 | ±0.4 | 9000 | 23000 | 2.3x10-4 | 375 | |||
| GLT-82x98 | 90 | 0.18 | 1.5 | ±0.5 | 8000 | 38000 | 1.2x10-3 | 645 |
