제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO-9001
모델 번호: GST 시리즈
지불과 운송 용어
최소 주문 수량: 2 PC
가격: negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 5-7 일로 일합니다
지불 조건: 웨스턴 유니온, 머니그램, L/C (신용장), 인수 인도, D/P (지급도 조건)인 전신환
공급 능력: 한달에 10000
모델: |
GL 두배 진동판 클램핑 결합 |
재료: |
알루미늄 합금 |
구조: |
두배 진동판 클램핑 |
구멍 내경: |
34-82mm |
보증: |
12개월 |
탄성체 마테리아: |
PA66 |
표면 처리: |
양극 산화 처리 |
모델: |
GL 두배 진동판 클램핑 결합 |
재료: |
알루미늄 합금 |
구조: |
두배 진동판 클램핑 |
구멍 내경: |
34-82mm |
보증: |
12개월 |
탄성체 마테리아: |
PA66 |
표면 처리: |
양극 산화 처리 |

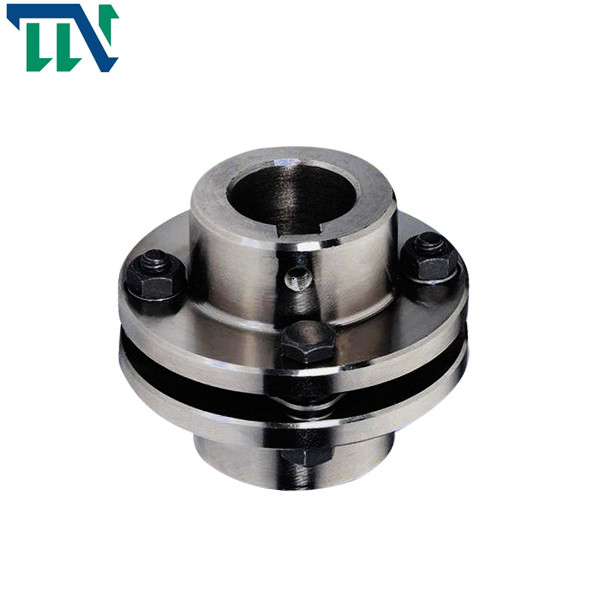

제품 특징
결합은 토크를 전하기 위해 함께 회전하기 위해 다른 구조에서 2 샤프트를 연결시키는데 (샤프트와 종동축을 운전하 ) 사용된 기계 부분입니다. 고속이고 중작업 전력 전송에서, 또한 샤프팅의 동적 성능을 댐핑시키고 향상시키면서, 약간의 결합은 쿠셔닝의 기능을 가지고 있습니다.
진동판 결합은 토크를 전하기 위해 금속 탄력적 격판을 신축성 요소로 이용하는 송신 장치인 금속 플렉시블 커플링에 속합니다. 그것의 주요 특징은 다음과 같습니다 : 큰 전달 토크 용량, 단위의 정렬 불량을 흡수하기 위한 진동판의 변형, 부분 사이의 어떤 상대적 운동, 어떤 웨어, 어떤 소음, 세로진동 감축 삶과 주유에 대한 어떤 필요. 이로써 유닛의 비틀림 진동 특성을 향상시키면서, 토셔널 강성도와 임계 속도는 중간부의 외경 또는 벽 두께를 바꿈으로써 조정될 수 있습니다.
진동판 결합은 적어도 1의 진동판과 2 샤프트 슬리브로 구성됩니다. 진동판은 진동판과 부싱 사이에 반발을 늦추거나 야기시키는 것 없이 일반적으로 부싱에 고정됩니다. 약간의 제조사들이 2개 진동판을 제공하는 반면에, 다른 사람은 중앙에 1 또는 2 경성 요소로, 3개 진동판을 제공하고 양측이 부싱에 첨부됩니다. 단일 격막 결합과 이중 격판 결합 사이의 차이는 다양한 일탈을 취급하기 위한 능력입니다. 그것이 진동판의 복잡한 굽힘을 요구하기 때문에, 단일 격막 결합은 원형에 적합하지 않습니다. 이중 격판 결합은 원형을 보상하기 위해 동시에 다른 방향에서 만곡될 수 있습니다
제품 매개 변수
| 모델 파라미터 | 공통 구멍 지름 d1,d2 | ΦD | ΦN | Ｌ | LF | Ｓ | Ｆ | Ｍ | 추진 토크를 강화하기 (N.M) |
| GST-34x27.5 | 5,6,6.35,7,8,9,9.525,10,11,12, | 34 | 21.6 | 27.5 | 12.15 | 3.2 | 4.85 | M3 | 1.5 |
| GST-39x34.5 | 6,8,9,9.525,10,11,12,12.7,14,15 | 39 | 25 | 34.5 | 15.15 | 4.5 | 5 | M4 | 2.5 |
| GST-44x34.5 | 6,8,9,9.525,10,11,12,12.7,14,15,16,17,18 | 44 | 29.6 | 34.5 | 15.15 | 4.2 | 5 | M4 | 2.5 |
| GST-56x45 | 10,12,12.7,14,15,16,17,18,19,20,22,24 | 56 | 38 | 45 | 19.90 | 5.2 | 6.4 | M5 | 7 |
| GST-68x54 | 14,15,16,17,18,19,20,22,24,25,28,30 | 68 | 46 | 54 | 24 | 6 | 7.7 | M6 | 12 |
| GST-82x68 | 17,18,19,20,22,24,25,28,30,32,35,38 | 82 | 56 | 68 | 30.15 | 7.7 | 9.7 | M8 | 20 |
| 모델 파라미터 | 정격 토크 (N.M)* |
무방한 원형 (mm)* |
허용 처짐 각 (' )* |
무방한 축의 편차 (mm)* |
최대 속도 rpm |
정적 토셔널 강성도 (N.M/rad) |
관성 모멘트 (Kg.M2) |
샤프트 슬리브의 재료 | 유산탄의 재료 | 표면 처리 | 중량 (g) |
| GST-34x27.5 | 2 | 0.1 | 1 | ±0.18 | 10000 | 3300 | 3.83x10-4 | 높은 강도 알루니늄 합금 | Ｓ Ｕ Ｓ 3 0 4 스프링 강철 | 산화 피막 처리 | 30 |
| GST-39x34.5 | 4.5 | 0.1 | 1 | ±0.23 | 10000 | 7000 | 1.1x10-5 | 52 | |||
| GST-44x34.5 | 6.75 | 0.1 | 1 | ±0.27 | 10000 | 9000 | 1.6x10-5 | 68.5 | |||
| GST-56x45 | 20 | 0.1 | 1 | ±0.36 | 10000 | 20000 | 5.1x10-5 | 135 | |||
| GST-68x54 | 50 | 0.1 | 1 | ±0.4 | 9000 | 35000 | 1.3x10-4 | 246 | |||
| GST-82x68 | 90 | 0.1 | 1 | ±0.5 | 8000 | 54000 | 1.9x10-4 | 422 |
