플움 축 이음
Created with Pixso. GFC20*25 산업용 고무 조 연성 샤프트 커플링

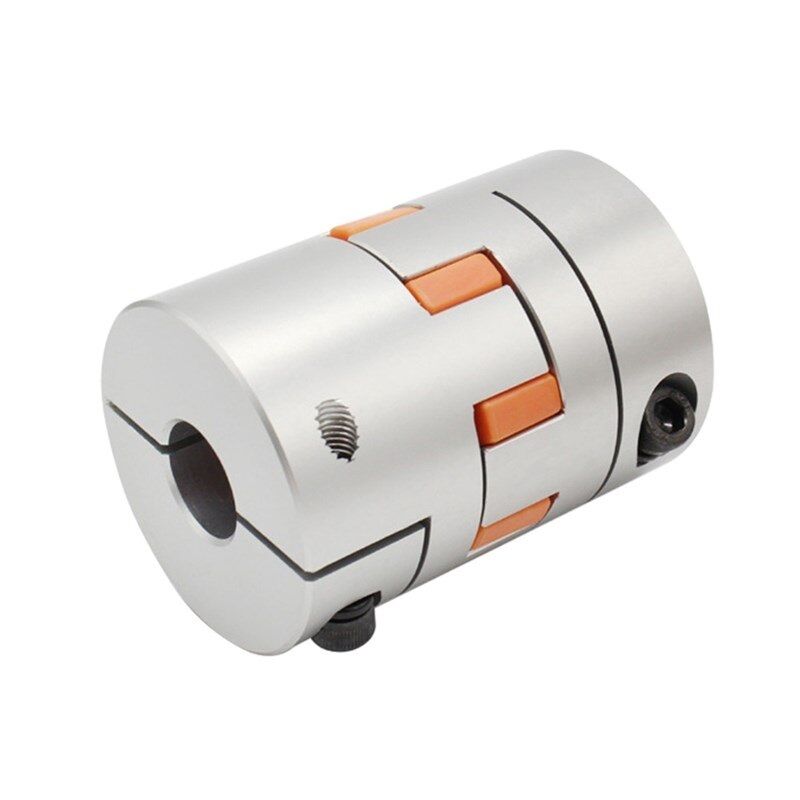

GFC20*25 산업용 고무 조 연성 샤프트 커플링

브랜드 이름: Tianniu
모델 번호: GFC
MOQ: 1개
Price: negotiable
배달 시간: 3-5 영업일
지불 조건: T/T, Western Union, , L/C, D/A, D/P.
상세 정보
원래 장소:
중국
인증:
ISO 9001
모델:
GFC 조 커플링
보증:
12개월
보어 크기:
3-55mm
길이:
14-95mm
터크:
5-250
포장 세부 사항:
비행기로 바다 선적에 의한 통
공급 능력:
달 당 10000
강조하다:

산업용 고무 조 샤프트 커플링

,

플렉시블 샤프트 커플링 GFC20*25

,

고무 조가 있는 플럼 샤프트 커플링

제품 설명

GFC 샤프트 커플링 유연 커플링

GFC20*25 산업용 고무 조 연성 샤프트 커플링



제품 특징



>높은 토크 강성으로 샤프트 회전을 정확하게 제어하고 고정밀 제어가 가능합니다.
>서보 및 스테핑 모터용으로 설계되었습니다.
>샤프트와 슬리브 연결 사이에 간극이 없으며, 일반적인 정회전 및 역회전에 적합합니다.
>낮은 관성으로 고속 작동에 적합합니다.
>다이어프램은 우수한 피로 저항성을 가진 스프링 스틸로 제작되었습니다.



제품 매개변수



GFC20*25 산업용 고무 조 연성 샤프트 커플링
GFC20*25 산업용 고무 조 연성 샤프트 커플링
모델 매개변수
일반 보어 직경 d1,d2
ΦD
L
LF
LP
F
M
조임 나사 토크
(N.M)
GFC-14X22
3,4,5,6,6.35
14
22
14.3
6.6
5.0
M2.5
1.0
GFC-20x25
3,4,5,6,6.35,7,8,9,9.525,10
20
25
16.7
8.6
5.9
M3
1.5
GFC-20X30
3,4,5,6,6.35,7,8,9,9.525,10
20
30
19.25
8.6
5.9
M3
1.5
GFC-25X30
4,5,6,6.35,7,8,9,9.525,10,11,12
25
30
20.82
11.6
8.5
M4
2.5
GFC-25X34
4,5,6,6.35,7,8,9,9.525,10,11,12
25
34
22.82
11.6
8.5
M4
2.5
GFC-30x35
5,6,6.35,7,8,9,10,11,12,12.7,14,15,16
30
35
23
11.5
10
M4
2.5
GFC-30X40
5,6,6.35,7,8,9,10,11,12,12.7,14,15,16
30
40
25
11.5
10
M4
2.5
GFC-40X50
6,8,9,10,11,12,12.7,14,15,16,17,18,19,20,22,24
40
50
32.1
14.5
14
M5
7
GFC-40X55
6,8,9,10,11,12,12.7,14,15,16,17,18,19,20,22,24
40
55
34.5
14.5
14
M5
7
GFC-40X66
6,8,910,11,12,12.7,14,15,16,17,18,19,20,22,24
40
66
40
14.5
14
M5
7
GFC-55X49
10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32
55
49
32
16.1
13.5
M6
12
GFC-55X78
8,10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32
55
78
46.4
16.1
19
M6
12
GFC-65X80
14,15,16,17,18,19,20,22,24,25,28,30,32,35,38,40
65
80
48.5
17.3
14
M8
20
GFC-65X90
14,15,16,17,18,19,20,22,24,25,28,30,32,35,38,40
65
90
53.5
17.3
22.5
M8
20
GFC-80X114
19,20,22,24,25,28,30,32,35,38,40,42,45
80
114
68
22.5
16
M8
20
GFC-95X126
19,20,22,24,25,28,30,32,35,38,40,42,45,50,55
95
126
74.5
24
18
M10
30
모델 매개변수
정격 토크
(N.M)*
허용 편심
(mm)*
허용 각도 편향
(°)*
허용 축 방향 편차
(mm)*
최대 속도
rpm
정적 비틀림 강성
(N.M/rad)
관성 모멘트
(Kg.M2)
무게
(g)
GFC-14X22
5.0
0.1
1
±02
10000
50
1.0x10-6
10
GFC-20X25
5.0
0.1
1
±02
10000
50
1.0x10-6
15
GFC-20X30
5.0
0.1
1
^02
10000
53
1.1x10-6
19
GFC-25X30
10
0.1
1

10000
90
5.2X10-6
33
GFC-25X34
10
0.1
1
£)2
10000
90
5.2x10-6
42
GFC-30X35
12.5
0.1
1
±02
10000
123
6.2x10-6
50
GFC-30x40
12.5
0.1
1
102
10000
123
6.2x10-6
60
GFC-40X50
17
0.1
1

8000
1100
3.8x10-5
115
GFC-40X55
17
0.1
1
±02
8000
1100
3.8x10-5
127
GFC-40X66
17
0.1
1

7000
1140
3.9x10-5
154
GFC-55X49
45
0.1
1
±02
6500
2350
1.6x10-3
241
GFC-55X78
45
0.1
1
102
6000
2500
1.6x10-3
341
GFC-65X80
108
0.1
1
±02
5500
4500
3.8x10-3
433
GFC-65X90
108
0.1
1
±02
5500
4800
3.8x10-3
583
GFC-80X114
145
0.1
1
£)2
4500
5000
1.8x10-3
1650
GFC-95X126
250
0.1
1
±02
4000
5000
2.0x10-3
1000
