제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO 9001
모델 번호: LM12
지불과 운송 용어
최소 주문 수량: 1 PC
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 3-5 일로 일합니다
지불 조건: 웨스턴 유니온, 머니그램, L/C (신용장), 인수 인도, D/P (지급도 조건)인 전신환
공급 능력: 한달에 10000
모델: |
LMS 플움 축 이음 |
보증: |
12개월 |
구멍 내경: |
80-130mm |
길이: |
115 밀리미터 |
중량: |
1.751KG |
터크: |
12500 Tn /N·m |
모델: |
LMS 플움 축 이음 |
보증: |
12개월 |
구멍 내경: |
80-130mm |
길이: |
115 밀리미터 |
중량: |
1.751KG |
터크: |
12500 Tn /N·m |

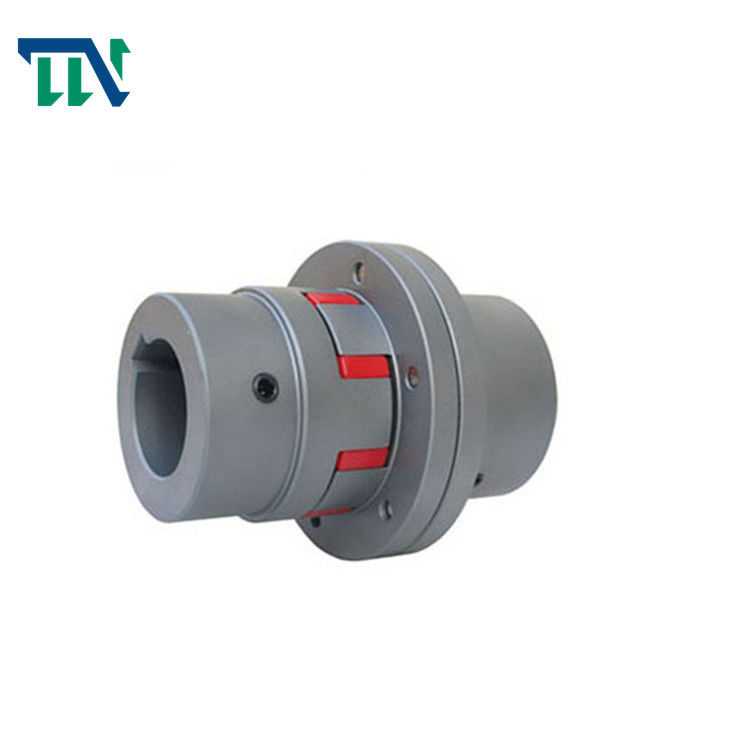

직물 호스팅을 위해 탄력적인 LMD12 매화꽃 일래스틱 커플링 턱
제품 특징
마라이즈 시리즈 오엽 배열 일래스틱 커플링의 응용 범위와 성능 특성 :
1. 마라이즈 시리즈 오엽 배열 일래스틱 커플링은 주로 밀접하게 두개의 볼록한 이에 의해 메싱되고 토크를 전하기 위해 반경 방향 압출의 영향을 받습니다. 2 감원이 상대적으로 오프셋될 때, 탄성 요소는 상응하는 탄성 변형을 가지고 있고 자동 보정의 역할을 수행할 것입니다.
2. 오엽 배열 일래스틱 커플링은 빈번한 개시, 포워드와 역회전, 매체 고속도, 매체 토크와 야금학, 광업, 석유, 화학 산업, 호이스팅, 교통, 경공업, 섬유, 물 펌프, 팬, 등과 같은 높은 신뢰도와 곳으로 일하는데 주로 적합합니다. 일하는 환경 온도는 있습니다 - 명목상 토크가 인 전송인 35 Ｃ ~ + 80 Ｃ 25 ~ 12500nm과 허용 속도가 1500년입니다 ~ 15300r / 분.
3. 다른 결합과 비교해서, 오엽 배열 일래스틱 커플링은 다음을 가지고 있습니다
특성 :
1. 훌륭한 바이브레이션 감폭, 쿠셔닝과 절연 성능으로, 안정적이고 믿을 만한 작동.
2. 단순 구조, 작은 반지름 크기, 경량과 작은 관성 모멘트. 그것은 매체와 고속도 이유에 적합합니다.
3. 그것은 큰 굴대이고 광선이고 각도 보상 성능을 가집니다.
4. 고강도 폴리우레탄 탄성 요소는 마모 방지, 오일 저항, 큰 베어링 캐패시티, 긴 서비스 라이프, 안전과 신뢰성이라는 유리한 입장에 있습니다.
5. 결합은 덜 유지관리 작업부하로, 주유를 필요로 하지 않고, 오랫동안 끊임없이 작동할 수 있습니다
제품 매개 변수
| 타입 | Tn /N·m을 회전시키세요 | RPM [n]/ r·min-1 | 구멍 내경 d1,d2, dz |
Ｌ | L0 | Ｄ | D1 | 타입 | Ｍ / 킬로그램 | I/ kg·m2 | |
| 견고성 | |||||||||||
| a(HA) | 비(HD) | ||||||||||
| 80±5 | 60±5 | ||||||||||
| LMD1 | 25 | 45 | 8500 | 12,14,16,18,19,20,22, 24,25 | 35 | 92 | 50 | 90 | MT1-a MT1-b | 1.206 | 0.00082 |
| LMD2 | 50 | 100 | 7600 | 16,18,19,20,22,24,25, 28,30 | 38 | 101.5 | 60 | 100 | MT2-a MT2-b | 1.648 | 0.0014 |
| LMD3 | 100 | 200 | 6900 | 20,22,24,25,28,30,32 | 40 | 110 | 70 | 110 | MT3-a MT3-b | 2.357 | 0.0024 |
| LMD4 | 140 | 280 | 6200 | 22,24,25,28,30,32,35, 38,40 | 45 | 122 | 85 | 125 | MT4-a MT4-b | 3.556 | 0.005 |
| LMD5 | 350 | 400 | 5000 | 25,28,30,32,35,38,40, 42,45 | 50 | 138.5 | 105 | 150 | MT5-a MT5-b | 6.361 | 0.0135 |
| LMD6 | 400 | 710 | 4100 | 30,32,35,38,40,42,45,48 | 55 | 155 | 125 | 185 | MT6-a MT6-b | 10.768 | 0.0329 |
| LMD7 | 630 | 1120 | 3700 | 35*,38*,40*,42*,45,48, 50,55 | 60 | 172 | 145 | 205 | MT7-a MT7-b | 15.302 | 0.0581 |
| LMD8 | 1120 | 2240 | 3100 | 45*,48*,50,55,56,60,63,65 | 70 | 195 | 170 | 240 | MT8-a MT8-b | 22.717 | 0.1175 |
| LMD9 | 1800 | 3550 | 2800 | 50*,55*,56*,60,63,65, 70,71,75,80 | 80 | 224 | 200 | 270 | MT9-a MT9-b | 34.439 | 0.233 |
| LMD10 | 2800 | 5600 | 2500 | 60*,63*,65*,70,71,75, 80,85,90,95,100 | 90 | 248 | 230 | 305 | MT10 A MT10 비 | 51.358 | 0.459 |
| LMD11 | 4500 | 9000 | 2200 | 70*,71*,75*,80*,85*,90,95, 100,110,120 | 100 | 284 | 260 | 350 | MT11 A MT11 비 | 81.302 | 0.977 |
| LMD12 | 6300 | 12500 | 1900 | 80*,85*,90*,95*,100, 110,120,125,130 | 115 | 321 | 300 | 400 | MT12 A MT12 비 | 115.53 | 1.751 |
| LMD13 | 11200 | 20000 | 1600 | 90*,95*,100*,110*,120*,125*, 130,140,150 | 125 | 348 | 360 | 460 | MT13 A MT13 비 | 161.79 | 3.366 |
| LMD14 | 12500 | 25000 | 1500 | 100*,110*,120*,125*,130*, 140*,150,160 | 135 | 358 | 400 | 500 | MT14 A MT14 비 | 196.3 | 4.867 |
