탄력적 LM6 MIS 6을 연결하는 1 인치 펌프 구동 자두 샤프트

Name: 탄력적 LM6 MIS 6을 연결하는 1 인치 펌프 구동 자두 샤프트
Brand: Tianniu
SKU: LM6
Rating: 4.9 (158 reviews)

제품 세부 정보

원래 장소: 중국

브랜드 이름: Tianniu

인증: ISO 9001

모델 번호: LM6

지불과 운송 용어

최소 주문 수량: 1 PC

가격: Negotiable

포장 세부 사항: 비행기로 바다 선적에 의한 통

배달 시간: 3-5 일로 일합니다

지불 조건: 웨스턴 유니온, 머니그램, L/C (신용장), 인수 인도, D/P (지급도 조건)인 전신환

공급 능력: 한달에 10000

가장 좋은 가격 을 구하라

지금 연락하세요

사양

설명

사양

강조하다:
                                                                                                                                                                                                                                                                                                                                                                                                                                    LM6을 연결하는 1 인치 자두 샤프트, 1 인치 샤프트 커플러, 펌프 구동축 결합


모델:	LM6 플움 축 이음	보증:	12개월
구멍 내경:	22-24mm	길이:	50 밀리미터
중량:	0.004KG	터크:	140

모델:	LM6 플움 축 이음
보증:	12개월
구멍 내경:	22-24mm
길이:	50 밀리미터
중량:	0.004KG
터크:	140

설명

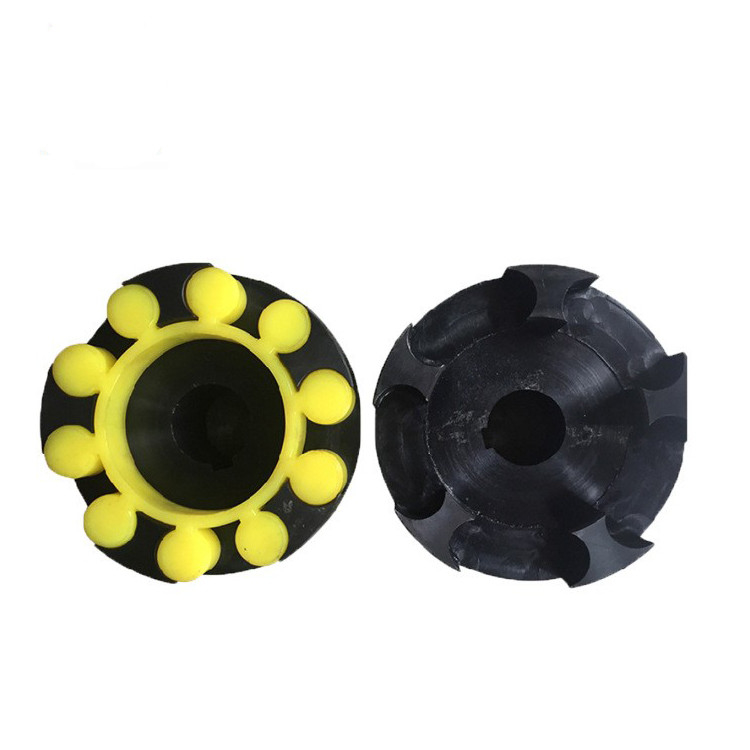

탄력적 LM6 MIS 6을 연결하는 1 인치 펌프 구동 자두 샤프트

펌프를 위한 LM6 MIS 6 탄력적 자두 모양이 형성된 턱 일래스틱 커플링

매화꽃 결합은 두개의 금속 발톱부 디스크로 구성된 또한 클로 결합으로 알려진 넓게 사용된 결합이고 탄성체입니다. 2 금속 발톱부 플레이트는 일반적으로 45 철강이지만, 그러나 알루미늄 합금이 민감한 부하가 요구될 때 또한 사용됩니다.

라이머즈 I 갈라진 브레이크 휠타입 매화꽃 결합은 갈고리 발톱, 브레이크 휠과 탄성 요소의 똑같은 형태와 2 반쪽 커플링으로 구성됩니다. 매화꽃 탄성 요소는 2 반쪽 커플링의 연결을 실현하기 위해 2 반쪽 커플링의 갈고리 발톱 사이에 위치됩니다.

오엽 배열의 형태는 탄성 요소를 형성했고 순환 볼록부 그러나 또한 직사각형이고 긴 아크 볼록부로 제한되지 않습니다. 고무 뿐 아니라 오엽 배열 탄성 요소의 재료는 또한 폴리 우레탄 엘라스토머와 같은 엔지니어링 플라스틱으로 만들어집니다. 탄성 요소가 원 디렉션에서 회전할 때, 볼록부의 단지 절반은 하중을 지니고, 전달 토크의 역할을 수행합니다. 토크를 전함에 있어 포함된 발톱의 접촉면 위의 부하 분산은 콘텍 부의 모양과 관련됩니다. 다른 효력이 고려하지 않으면, 한 예로 두꺼운 갈고리 발톱의 접촉을 잡을 때, 하중은 도 5_ 78에 나타난 바와 같이, 부등변 4각형 법에 따라 분배된 것으로 간주될 수 있습니다. 안쪽이고 외경 사이의 차이가 증가한 것처럼, 부하 분산의 논-유니포미티는 또한 증가합니다. 게다가 2 반쪽 커플링이 상대 변위를 가지고 있고 탄성 요소의 작업 표면과 반쪽 커플링의 볼록한 갈고리 발톱 사이의 격차가 있을 때, 한 갈고리 발톱의 작업 표면 위의 부하 분산이 평탄하지 않고그러나 또한, 로딩된 갈고리 발톱 사이의 하중이 평탄하지 않은 경향이 있을 뿐만 아니라, 부하 분산의 논-유니포미티는 더 나아가 증가할 것입니다. 아크형상 접촉면의 사용은 작업표면에 대하여 부하 분산의 논-유니포미티를 향상시킬 수 있습니다. 그러므로, 그것은 큰 토크를 전할 수 있지만, 그러나 그것의 탄력성이 조금 감소됩니다. 매화꽃 결합은 소수의 부분, 작은 윤곽치수, 탄성 요소와 높은 베어링 캐패시티의 쉬운 제조를 특징으로 합니다. 그러나, 집회와 분해 동안, 결합의 2 절반은 축방향을 따라 이동될 필요가 있습니다. 그것은 특히 매체와 소전력의 전송에, 보상 성능과 버퍼 저감을 위해 주로 덜 부담스러운 요구와 전송 샤프트 시스템에 적용할 수 있습니다.

제품 매개 변수

타입	명목상 토크 (Tn / Nm)		속도(NP)		샤프트 홀 지름	샤프트 홀의 길이			LO			Ｄ	D1	탄성부의 종류	집단			회전식 불활동
	탄성부의 견고성		LM	렛 미 디사이드 LMS	(d1,d2,dz)	Ｙ 타입	J1,Z 타입	Ｌ	LM	렛 미 디사이드	LMS		렛 미 디사이드 LMS		LM	렛 미 디사이드	LMS			LM	렛 미 디사이드	LMS
	/ HA	비 / HD				Ｌ		(Ｒ
	80+5	60+5	rmin-1		Mm										킬로그램				kg/m2
LM1	25	45	15300	8500	12,14	32	27	35	86	92	98	50	90	MT1-a -비	0.66	1.21	1.33			0.0002	0.0008	0.0013
LMD1					16,18,19	42	30
LMS1					20,22,24	52	38
					25	62	44
LM2	50	100	1200	7600	16,18,19	42	30	38	95	101.5	108	60	100	MT2-a -비	0.93	1.65	1.74			0.0004	0.0014	0.0021
LMD2					20,22,24	52	38
LMS2					25,28	62	44
					30	82	60
LM3	100	200	10900	6900	20,22,24	52	38	40	103	110	117	70	110	MT3-a -비	1.41	2.36	2.33			0.0009	0.0024	0.0034
LMD3					25,28	62	44
LMS3					30,32	82	60
LM4	140	280	9000	6200	22,24	52	38	45	114	122	130	85	125	MT4-a -비	2.18	3.56	3.38			0.002	0.005	0.0064
LMD4					25,28	62	44
LMS4					30,32,35,38	82	60
					40	112	84
LM5	350	400	7300	5000	25,28	62	44	50	127	138.5	150	105	150	MT5-a -비	3.6	6.36	6.07			0.005	0.0135	0.0175
LMD5					30,32,35,38	82	60
LMS5					40,42,45	112	84
LM6	400	710	6100	4100	30,32,35,38	82	60	55	143	155	167	185	185	MT6-a -비	6.07	10.77	10.47			0.0114	0.0329	0.0444
LMD6
LMS6					40,42,45,48	112	84
LM7	630	1120	5300	3700	35,38	82	60	60	159	172	185	205	205	MT7-a -비	9.09	15.3	14.22			0.0232	0.0581	0.0739
LMD7
LMS7					40,42,45,48, 50,55	112	84
LM8	1120	2240	4500	3100	45,48,50,55,56	112	84	70	181	195	209	170	240	MT8-a -비	13.56	22.72	21.16			0.0468	0.1175	0.1493
LMD8
LMS8					60,63,65	142	107
LM9	1800	3550	3800	2800	50,55,56*	112	84	80	208	224	240	200	270	MT9-a -비	21.4	34.44	30.7			0.1041	0.2333	0.2767
LMD9					60,63,65,70,71,75	142	107
LMS9					80	172	132
LM10	2800	5600	3300	2500	60,63,65*,70, 71,75	142	107	90	230	248	268	230	305	MT10 A -비	32.03	51.36	44.55			0.2105	0.4594		0.5262
LMD10					80,85,90,95	172	132
LMS10					100	212	167
LM11	4500	9000	2900	2200	71,71,75*	142	107	100	260	284	308	260	350	MT11 A -비	49.52	81.3	70.72			0.4338	0.9777		1.1362
LMD11					80,85,90,95	172	132
LMS11					100,110,120	212	167
LM12	6300	12500	2500	1900	80,85,90*95	172	132	115	297	321	345	300	400	MT12 A -비	73.45	115.53	99.54			0.8205	1.751		1.9998
LMD12					100,110,120,125	212	167
LMS12					130,140,150	252	202
LM13	11200	2000	2100	1600	90,95	172	132	125	323	348	373	360	460	MT13 A -비	103.86	161.79	137.53			1.6718	3.667		3.6719
LMD13					100,110,120, 125	212	167
LMS13					130,140,150	252	202
LM14	12500	25000	1900	1500	100,110,120, 125	212	167	135	333	358	383	400	500	MT14 A -비	127.59	196.32	165.25			2.499	4.8669		5.1581
LMD14					130,140,150	252	202
LMS14					160	302	242

탄력적 LM6 MIS 6을 연결하는 1 인치 펌프 구동 자두 샤프트 0
