펌프를 위한 LM 2 MIS 1 탄력적 자두 모양이 형성된 턱 일래스틱 커플링

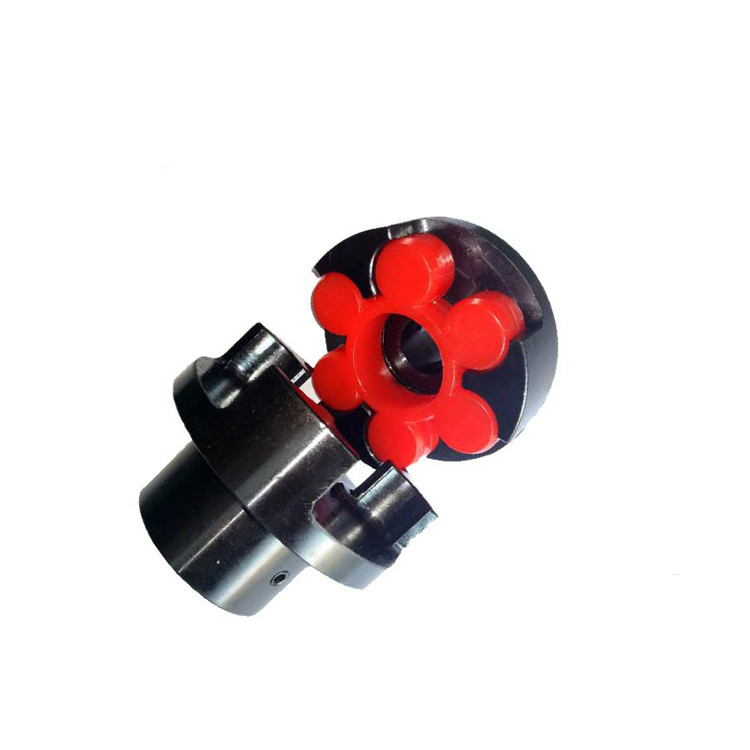

라이머즈 I 갈라진 브레이크 휠타입 매화꽃 결합은 갈고리 발톱, 브레이크 휠과 탄성 요소의 똑같은 형태와 2 반쪽 커플링으로 구성됩니다. 매화꽃 탄성 요소는 2 반쪽 커플링의 연결을 실현하기 위해 2 반쪽 커플링의 갈고리 발톱 사이에 위치됩니다.

그것은 빈번한 개시, 앞쪽이고 반대 회전, 매체 고속도, 매체 토크와 곳과 야금학, 광업, 석유, 화학 산업, 호이스팅, 교통, 경공업, 섬유, 물 펌프, 팬, 등과 같은 높은 신뢰도로 일하는데 주로 적합합니다. 일하는 환경 온도는 있습니다 - 35 Ｃ ~ + 80 Ｃ와 명목상인 전송 토크가 250 ~ 12500 엔 Ｍ입니다. 허용 속도는 4750 ~ 950r / 분입니다.

특성 :

(1) 훌륭한 바이브레이션 감폭, 쿠셔닝과 절연 성능으로, 안정적이고 믿을 만한 작동.

(2) 단순 구조, 작은 반지름 크기, 경량과 작은 관성 모멘트. 그것은 매체와 고속도 이유에 적합합니다.

(3) 그것은 큰 굴대이고 광선이고 각도 보상 성능을 가집니다.

(4) 고강도 폴리우레탄 탄성 요소는 마모 방지, 오일 저항, 큰 베어링 캐패시티, 긴 서비스 라이프와 신뢰성이라는 유리한 입장에 있습니다.

(5) 결합은 덜 유지관리 작업부하로, 주유를 필요로 하지 않고, 오랫동안 끊임없이 작동할 수 있습니다.

오엽 배열 결합은 2 반쪽 커플링의 연결을 실현하기 위해 2 반쪽 커플링의 볼록한 갈고리 발톱 사이에 위치시키기 위한 오엽 배열 탄성 요소를 이용합니다. 2 반쪽 커플링의 구조적인 차원은 똑같은 것 이고 그들의 단부면들이 각각 여러 볼록한 발톱을 갖추며, 그것이 연속하여 오엽 배열 탄성 요소의 순환 볼록부 사이에 끼워집니다. 토크는 구동축과 종동축 사이에 전해집니다.

오엽 배열의 형태는 탄성 요소를 형성했고 순환 볼록부 그러나 또한 직사각형이고 긴 아크 볼록부로 제한되지 않습니다. 고무 뿐 아니라 오엽 배열 탄성 요소의 재료는 또한 폴리 우레탄 엘라스토머와 같은 엔지니어링 플라스틱으로 만들어집니다. 탄성 요소가 원 디렉션에서 회전할 때, 볼록부의 단지 절반은 하중을 지니고, 전달 토크의 역할을 수행합니다. 토크를 전함에 있어 포함된 발톱의 접촉면 위의 부하 분산은 콘텍 부의 모양과 관련됩니다. 다른 효력이 고려하지 않으면, 한 예로 두꺼운 갈고리 발톱의 접촉을 잡을 때, 하중은 도 5_ 78에 나타난 바와 같이, 부등변 4각형 법에 따라 분배된 것으로 간주될 수 있습니다. 안쪽이고 외경 사이의 차이가 증가한 것처럼, 부하 분산의 논-유니포미티는 또한 증가합니다. 게다가 2 반쪽 커플링이 상대 변위를 가지고 있고 탄성 요소의 작업 표면과 반쪽 커플링의 볼록한 갈고리 발톱 사이의 격차가 있을 때, 한 갈고리 발톱의 작업 표면 위의 부하 분산이 평탄하지 않고그러나 또한, 로딩된 갈고리 발톱 사이의 하중이 평탄하지 않은 경향이 있을 뿐만 아니라, 부하 분산의 논-유니포미티는 더 나아가 증가할 것입니다. 아크형상 접촉면의 사용은 작업표면에 대하여 부하 분산의 논-유니포미티를 향상시킬 수 있습니다. 그러므로, 그것은 큰 토크를 전할 수 있지만, 그러나 그것의 탄력성이 조금 감소됩니다. 매화꽃 결합은 소수의 부분, 작은 윤곽치수, 탄성 요소와 높은 베어링 캐패시티의 쉬운 제조를 특징으로 합니다. 그러나, 집회와 분해 동안, 결합의 2 절반은 축방향을 따라 이동될 필요가 있습니다. 그것은 특히 매체와 소전력의 전송에, 보상 성능과 버퍼 저감을 위해 주로 덜 부담스러운 요구와 전송 샤프트 시스템에 적용할 수 있습니다.
