제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO 9001
모델 번호: LM10
지불과 운송 용어
최소 주문 수량: 1 PC
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 3-5 일로 일합니다
지불 조건: 웨스턴 유니온, 머니그램, L/C (신용장), 인수 인도, D/P (지급도 조건)인 전신환
공급 능력: 한달에 10000
모델: |
LMS 플움 축 이음 |
보증: |
12개월 |
구멍 내경: |
60-100mm |
길이: |
90 밀리미터 |
중량: |
0.45 킬로그램 |
터크: |
2800 Tn /N·m |
모델: |
LMS 플움 축 이음 |
보증: |
12개월 |
구멍 내경: |
60-100mm |
길이: |
90 밀리미터 |
중량: |
0.45 킬로그램 |
터크: |
2800 Tn /N·m |

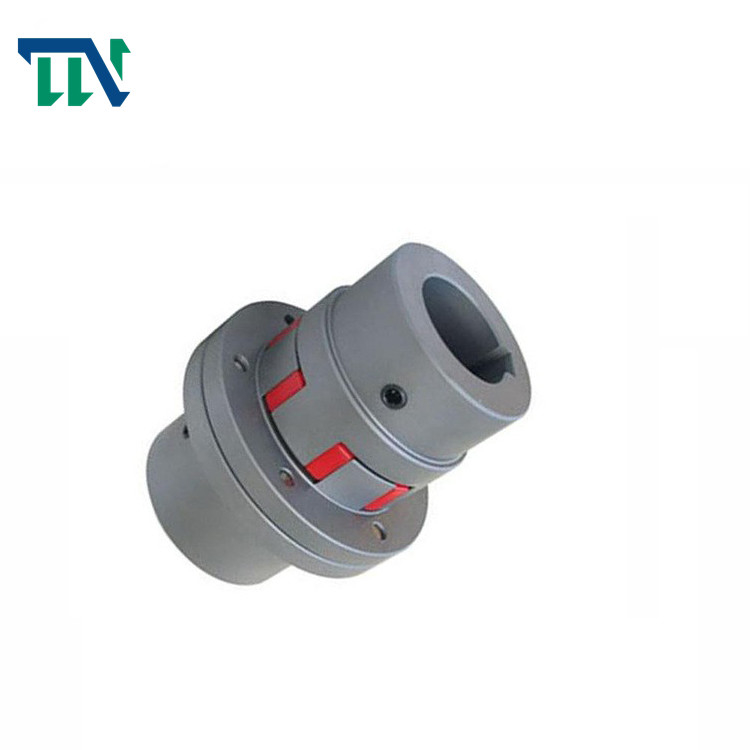

플랜지 한 개의 턱 Cnc 샤프트 커플러와 연결되는 탄력적 자두 샤프트를 연결하는 렛 미 디사이드 시리즈 샤프트
제품 특징
창주 티안니우 공장은 플움 결합, 고정 커플링, 자재 계수, 크로스슬라이드 결합, 꾸불꾸불한 결합, 벨로스 커플링, 이중 막 결합과 다른 제품의 전문적 제조입니다. 처리사는 완전하고 과학적 품질 경영 시스템을 가집니다.
마라이즈 시리즈 오엽 배열 일래스틱 커플링의 응용 범위와 성능 특성 :
1. 마라이즈 시리즈 오엽 배열 일래스틱 커플링은 주로 밀접하게 두개의 볼록한 이에 의해 메싱되고 토크를 전하기 위해 반경 방향 압출의 영향을 받습니다. 2 감원이 상대적으로 오프셋될 때, 탄성 요소는 상응하는 탄성 변형을 가지고 있고 자동 보정의 역할을 수행할 것입니다.
2. 오엽 배열 일래스틱 커플링은 빈번한 개시, 포워드와 역회전, 매체 고속도, 매체 토크와 야금학, 광업, 석유, 화학 산업, 호이스팅, 교통, 경공업, 섬유, 물 펌프, 팬, 등과 같은 높은 신뢰도와 곳으로 일하는데 주로 적합합니다. 일하는 환경 온도는 있습니다 - 명목상 토크가 인 전송인 35 Ｃ ~ + 80 Ｃ 25 ~ 12500nm과 허용 속도가 1500년입니다 ~ 15300r / 분.
3. 다른 결합과 비교해서, 오엽 배열 일래스틱 커플링은 다음을 가지고 있습니다
우리는 스타 결합과 다른 유형의 수많은 종류에 대한 다양한 스타일을 생산할 수 있습니다. 회사는 다양한 비규격 결합의 디자인과 제조를 착수합니다. 짧은 공사 기간 (4-7 일의 채취 기간)와 믿을 만한 품질, 합리적인 가격, 수입을 완전한 대체, 충분한 재고와 제품 가용성.
제품 매개 변수
| 타입 | Tn /N·m을 회전시키세요 | RPM [n]/ r·min-1 | 구멍 내경 d1,d2, dz |
Ｌ | L0 | Ｄ | D1 | 타입 | Ｍ / 킬로그램 | I/ kg·m2 | |
| 견고성 | |||||||||||
| a(HA) | 비(HD) | ||||||||||
| 80±5 | 60±5 | ||||||||||
| LMD1 | 25 | 45 | 8500 | 12,14,16,18,19,20,22, 24,25 | 35 | 92 | 50 | 90 | MT1-a MT1-b | 1.206 | 0.00082 |
| LMD2 | 50 | 100 | 7600 | 16,18,19,20,22,24,25, 28,30 | 38 | 101.5 | 60 | 100 | MT2-a MT2-b | 1.648 | 0.0014 |
| LMD3 | 100 | 200 | 6900 | 20,22,24,25,28,30,32 | 40 | 110 | 70 | 110 | MT3-a MT3-b | 2.357 | 0.0024 |
| LMD4 | 140 | 280 | 6200 | 22,24,25,28,30,32,35, 38,40 | 45 | 122 | 85 | 125 | MT4-a MT4-b | 3.556 | 0.005 |
| LMD5 | 350 | 400 | 5000 | 25,28,30,32,35,38,40, 42,45 | 50 | 138.5 | 105 | 150 | MT5-a MT5-b | 6.361 | 0.0135 |
| LMD6 | 400 | 710 | 4100 | 30,32,35,38,40,42,45,48 | 55 | 155 | 125 | 185 | MT6-a MT6-b | 10.768 | 0.0329 |
| LMD7 | 630 | 1120 | 3700 | 35*,38*,40*,42*,45,48, 50,55 | 60 | 172 | 145 | 205 | MT7-a MT7-b | 15.302 | 0.0581 |
| LMD8 | 1120 | 2240 | 3100 | 45*,48*,50,55,56,60,63,65 | 70 | 195 | 170 | 240 | MT8-a MT8-b | 22.717 | 0.1175 |
| LMD9 | 1800 | 3550 | 2800 | 50*,55*,56*,60,63,65, 70,71,75,80 | 80 | 224 | 200 | 270 | MT9-a MT9-b | 34.439 | 0.233 |
| LMD10 | 2800 | 5600 | 2500 | 60*,63*,65*,70,71,75, 80,85,90,95,100 | 90 | 248 | 230 | 305 | MT10 A MT10 비 | 51.358 | 0.459 |
| LMD11 | 4500 | 9000 | 2200 | 70*,71*,75*,80*,85*,90,95, 100,110,120 | 100 | 284 | 260 | 350 | MT11 A MT11 비 | 81.302 | 0.977 |
| LMD12 | 6300 | 12500 | 1900 | 80*,85*,90*,95*,100, 110,120,125,130 | 115 | 321 | 300 | 400 | MT12 A MT12 비 | 115.53 | 1.751 |
| LMD13 | 11200 | 20000 | 1600 | 90*,95*,100*,110*,120*,125*, 130,140,150 | 125 | 348 | 360 | 460 | MT13 A MT13 비 | 161.79 | 3.366 |
| LMD14 | 12500 | 25000 | 1500 | 100*,110*,120*,125*,130*, 140*,150,160 | 135 | 358 | 400 | 500 | MT14 A MT14 비 | 196.3 | 4.867 |
