제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO 9001
모델 번호: GFC 30*35
지불과 운송 용어
최소 주문 수량: 1 PC
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 15-20 일로 일합니다
지불 조건: 웨스턴 유니온, 머니그램, L/C (신용장), 인수 인도, D/P (지급도 조건)인 전신환
공급 능력: 한달에 10000
모델: |
GFC 축 이음 |
보증: |
12개월 |
구멍 내경: |
5-16mm |
길이: |
35 밀리미터 |
중량: |
0.05 킬로그램 |
터크: |
12.5 |
모델: |
GFC 축 이음 |
보증: |
12개월 |
구멍 내경: |
5-16mm |
길이: |
35 밀리미터 |
중량: |
0.05 킬로그램 |
터크: |
12.5 |
제품 특징
주요 특징
1. 진동을 흡수하고 광선, 각을 이루고 축의 편차를 충족시킬 수 있습니다
2. 중간 탄성체 연결
3. 오일 저항과 전기 절연
4. 세트 나사로 안전합니다
5. 오른쪽으로 돌고 반시계방향 회전의 특성은 정확하게 똑같은 것 입니다

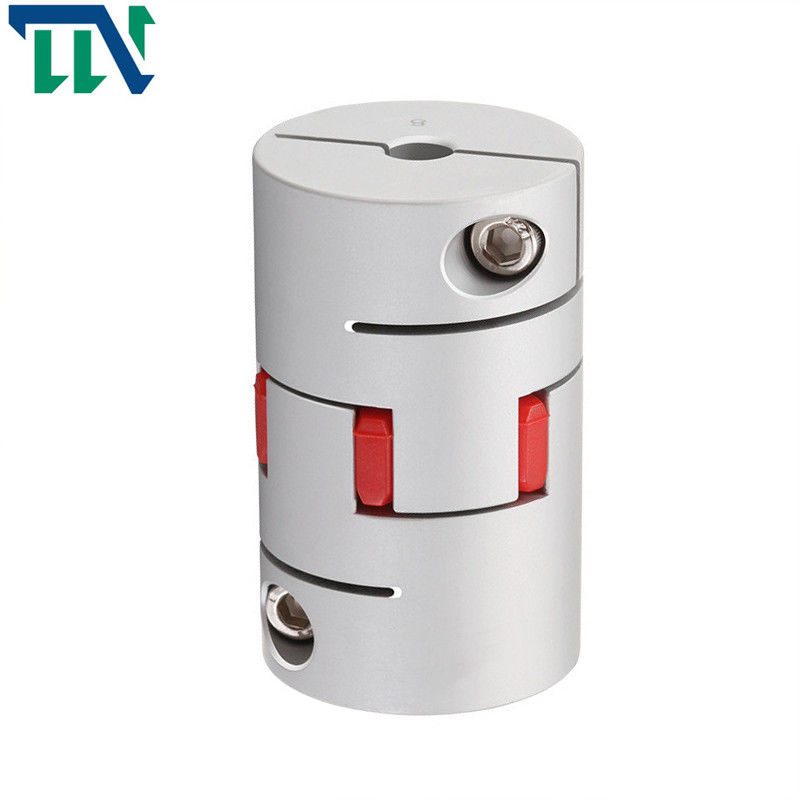

매화꽃 결합은 두개의 금속 발톱부 디스크와 탄성 몸체를 이루어지는 넓게 사용된 결합입니다. 2개 금속 발톱부 디스크는 보통 45 게이지강이지만, 그러나 알루미늄 합금박판이 민감한 부하가 요구될 때 또한 유용합니다. 매화꽃 결합은 단순 구조를 가지지 않고, 손쉬운 유지보수, 주유에 대한 어떤 필요, 편리한 점검, 유지보수가 필요없,와 오랜 시간에 끊임없이 출마할 수 있습니다. 그것은 훌륭한 바이브레이션 감폭, 버퍼링하는 것고 전기절연 특성을 가지고 있고, 안정하게 그리고 확실히 일합니다. 크게 굴대이고 광선이고 각도 보상 성능을 가집니다. 작은 반지름 크기, 경량, 중간과 고속도 이유에 적합한 작은 관성 모멘트. 고강도 폴리우레탄 탄성 요소는 내마모성이고 오일 방지이고, 큰 베어링 캐패시티, 긴 서비스 라이프를 가지고, 안전하고 믿을 만합니다.
적용범위
플움 결합은 넓게 CNC 공작 기계류에서 사용됩니다, CNC 선반, 복합 공작 기계, 조각반, CNC 제분기, 컴퓨터 공, 야금술 기계, 채탄기, 석유 기계, 기계, 교통 기계, 경공업 기계, 섬유 기계, 펌프, 팬들, 등을 높인 화학 기계류.
창주 티안니우 공장은 플움 결합, 고정 커플링, 자재 계수, 교차하는 슬라이딩 결합, 꾸불꾸불한 결합, 벨로스 커플링, 이중 막 결합과 다른 제품의 전문적 제조입니다. 처리사는 완전하고 과학적 품질 경영 시스템을 가집니다.
그것은 다양한 스타일의 수많은 다양한 스타 결합을 생산할 수 있습니다. 회사는 다양한 비규격 결합의 디자인과 제조를 착수합니다. 공사 기간 (생산 주기 4-7 일)을 단락시키고, 믿을 만한 양질, 합리적인 가격, 완전히 수입과 충분한 재고와 충분한 생성물 공급을 대체합니다.
제품 매개 변수
| 모델 파라미터 | 공통 구멍 지름 d1,d2 | ΦD | Ｌ | LF | LP | Ｆ | Ｍ | 추진 토크를 강화하기 (N.M) |
| GFC-14X22 | 3,4,5,6,6.35 | 14 | 22 | 14.3 | 6.6 | 5.0 | M2.5 | 1.0 |
| GFC-20x25 | 3,4,5,6,6.35,7,8,9,9.525,10 | 20 | 25 | 16.7 | 8.6 | 5.9 | M3 | 1.5 |
| GFC-20X30 | 3,4,5,6,6.35,7,8,9,9.525,10 | 20 | 30 | 19.25 | 8.6 | 5.9 | M3 | 1.5 |
| GFC-25X30 | 4,5,6,6.35,7,8,9,9.525,10,11,12 | 25 | 30 | 20.82 | 11.6 | 8.5 | M4 | 2.5 |
| GFC-25X34 | 4,5,6,6.35,7,8,9,9.525,10,11,12 | 25 | 34 | 22.82 | 11.6 | 8.5 | M4 | 2.5 |
| GFC-30x35 | 5,6,6.35,7,8,9,10,11,12,12.7,14,15,16 | 30 | 35 | 23 | 11.5 | 10 | M4 | 2.5 |
| GFC-30X40 | 5,6,6.35,7,8,9,10,11,12,12.7,14,15,16 | 30 | 40 | 25 | 11.5 | 10 | M4 | 2.5 |
| GFC-40X50 | 6,8,9,10,11,12,12.7,14,15,16,17,18,19,20,22,24 | 40 | 50 | 32.1 | 14.5 | 14 | M5 | 7 |
| GFC-40X55 | 6,8,9,10,11,12,12.7,14,15,16,17,18,19,20,22,24 | 40 | 55 | 34.5 | 14.5 | 14 | M5 | 7 |
| GFC-40X66 | 6,8,910,11,12,12.7,14,15,16,17,18,19,20,22,24 | 40 | 66 | 40 | 14.5 | 14 | M5 | 7 |
| GFC-55X49 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 49 | 32 | 16.1 | 13.5 | M6 | 12 |
| GFC-55X78 | 8,10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 78 | 46.4 | 16.1 | 19 | M6 | 12 |
| GFC-65X80 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38,40 | 65 | 80 | 48.5 | 17.3 | 14 | M8 | 20 |
| GFC-65X90 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38,40 | 65 | 90 | 53.5 | 17.3 | 22.5 | M8 | 20 |
| GFC-80X114 | 19,20,22,24,25,28,30,32,35,38,40,42,45 | 80 | 114 | 68 | 22.5 | 16 | M8 | 20 |
| GFC-95X126 | 19,20,22,24,25,28,30,32,35,38,40,42,45,50,55 | 95 | 126 | 74.5 | 24 | 18 | M10 | 30 |
| 모델 파라미터 | 정격 토크 (N.M)* |
무방한 원형 (mm)* |
허용 처짐 각 (' )* |
무방한 축의 편차 (mm)* |
최대 속도 rpm |
정적 토셔널 강성도 (N.M/rad) |
관성 모멘트 (Kg.M2) |
샤프트 슬리브의 재료 | 유산탄의 재료 | 표면 처리 | 중량 (g) |
| GFC-14X22 | 5.0 | 0.1 | 1 | ±02 | 10000 | 50 | 1.0x10-6 | 높은 강도 알루니늄 합금 | 독일로부터 수입된 폴리우레탄 | 산화 피막 처리 | 10 |
| GFC-20X25 | 5.0 | 0.1 | 1 | ±02 | 10000 | 50 | 1.0x10-6 | 15 | |||
| GFC-20X30 | 5.0 | 0.1 | 1 | ^02 | 10000 | 53 | 1.1x10-6 | 19 | |||
| GFC-25X30 | 10 | 0.1 | 1 | 10000 | 90 | 5.2X10-6 | 33 | ||||
| GFC-25X34 | 10 | 0.1 | 1 | 파운드) 2 | 10000 | 90 | 5.2x10-6 | 42 | |||
| GFC-30X35 | 12.5 | 0.1 | 1 | ±02 | 10000 | 123 | 6.2x10-6 | 50 | |||
| GFC-30x40 | 12.5 | 0.1 | 1 | 102 | 10000 | 123 | 6.2x10-6 | 60 | |||
| GFC-40X50 | 17 | 0.1 | 1 | 8000 | 1100 | 3.8x10-5 | 115 | ||||
| GFC-40X55 | 17 | 0.1 | 1 | ±02 | 8000 | 1100 | 3.8x10-5 | 127 | |||
| GFC-40X66 | 17 | 0.1 | 1 | 7000 | 1140 | 3.9x10-5 | 154 | ||||
| GFC-55X49 | 45 | 0.1 | 1 | ±02 | 6500 | 2350 | 1.6x10-3 | 241 | |||
| GFC-55X78 | 45 | 0.1 | 1 | 102 | 6000 | 2500 | 1.6x10-3 | 341 | |||
| GFC-65X80 | 108 | 0.1 | 1 | ±02 | 5500 | 4500 | 3.8x10-3 | 433 | |||
| GFC-65X90 | 108 | 0.1 | 1 | ±02 | 5500 | 4800 | 3.8x10-3 | 583 | |||
| GFC-80X114 | 145 | 0.1 | 1 | 파운드) 2 | 4500 | 5000 | 1.8x10-3 | 1650 | |||
| GFC-95X126 | 250 | 0.1 | 1 | ±02 | 4000 | 5000 | 2.0x10-3 | 1000 |
