제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO 9001
모델 번호: GN 시리즈
지불과 운송 용어
최소 주문 수량: 5 PC
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 3-5 일로 일합니다
지불 조건: 웨스턴 유니온, 머니그램, L/C (신용장), 인수 인도, D/P (지급도 조건)인 전신환
공급 능력: 한달에 10000
이름: |
고정 축계수 |
모델: |
그너시리즈 |
재료: |
알루미늄강 |
구멍 내경: |
4-38mm |
보증: |
12개월 |
두께: |
21-81mm |
외부 직경: |
16-65mm |
탄성체 마테리아: |
PA66 |
표면 처리: |
양극 산화 처리 |
이름: |
고정 축계수 |
모델: |
그너시리즈 |
재료: |
알루미늄강 |
구멍 내경: |
4-38mm |
보증: |
12개월 |
두께: |
21-81mm |
외부 직경: |
16-65mm |
탄성체 마테리아: |
PA66 |
표면 처리: |
양극 산화 처리 |

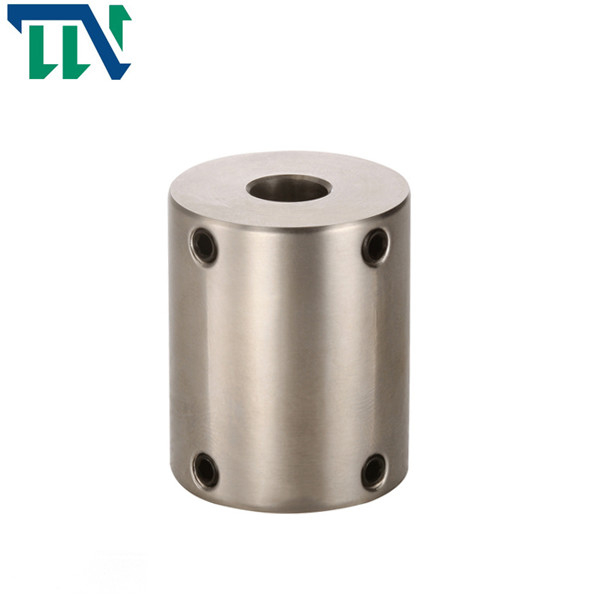

페이퍼 머신 25X35mm을 위한 셋크루우 측정을 연결하는 엄격한 굽힐 수 있는 축
셋크루우 알루미늄 합금 측정을 연결하는 엄격한 굽힐 수 있는 축
제품 특징
단순 구조, 저비용과 큰 토르크 전송 때문에, 그것은 속도가 낮을 때 종종 사용되고, 어떤 영향이 없고, 샤프트의 강성이 크고, 정렬이 좋습니다. 플래지 이음 (또한 플래지 이음으로 알려지 ) 볼트의 연결된 2 플랜지 (플랜지) 디스크 유형 반결합이고 2 반쪽 커플링이 2 샤프트를 실현하기 위해 각각 키까지 2 샤프트로 연결됩니다. 토크와 이동을 전하기 위해 연결되기.
고정 커플링의 플랜지 위의 볼트는 리밍 블랙홀을 위한 모든 볼트일 수 있거나 전파 토크의 중요성에 따르면, 그들의 절반이 리밍 블랙홀을 위한 볼트이고 혜택받지못한 사람들이 보통 볼트입니다.
>Integrated 구조, 고강도 알루니늄 합금 소재의 전반적인 사용
>High 토크, 고강도
>The 리지드 타입은 근본적으로 원형을 허락하지 않고 따라서 그것이 완전히 사용에서 조정되어야 합니다
고정 나사 스크루의 >Fastening 방법
창주 티안니우 공장은 플움 결합, 고정 커플링, 자재 계수, 크로스슬라이드 결합, 꾸불꾸불한 결합, 벨로스 커플링, 이중 막 결합과 다른 제품의 전문적 제조입니다. 처리사는 완전하고 과학적 품질 경영 시스템을 가집니다.
제품 매개 변수
| 모델 파라미터 | 공통 구멍 지름 d1,d2 | ΦD | Ｌ | Ｆ | Ｍ | 추진 토크를 강화하기 (N.M) |
| GN-16X16 | 3,4,5,6,6.35,7,8 | 16 | 16 | 5 | M3 | 0.7 |
| GN-16x24 | 4,5,6,6.35,7,8 | 16 | 24 | 6 | M3 | 0.7 |
| GN-20x20 | 4,5,6,6.35,7,8,9,9.525,10 | 20 | 20 | 5 | M3 | 0.7 |
| GN-20x30 | 4,5,6,6.35,7,8,9,9.525,10 | 20 | 30 | 7 | M4 | 1.7 |
| GN-25x25 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 25 | 8 | M4 | 1.7 |
| GN-25x36 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 36 | 9 | M4 | 1.7 |
| GN-32x32 | 6,6.35,7,8,9,9.525,10,12,12.7,14,15,16 | 32 | 32 | 9 | M5 | 4 |
| GN-32x41 | 6,6.35,7,8,9,9.525,10,12,12.7,14,15,16 | 32 | 41 | 10 | M5 | 4 |
| GN-40x44 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20 | 40 | 44 | 10.5 | M5 | 4 |
| GN-50x55 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 7 |
| GN-50x66 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 15 | M6 | 7 |
| GN-63x71 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 16 | M6 | 7 |
| 오델 매개 변수 | 정격 토크 (N.M)* |
무방한 원형 (mm)* |
허용 처짐 각 (' )* |
무방한 축의 편차 (mm)* |
최대 속도 rpm |
관성 모멘트 (Kg.M2) |
샤프트 슬리브의 재료 | 표면 처리 | 중량 (g) |
| GN-16x16 | 5 | - | - | - | 23000 | 4.39x10-7 | 높은 강도 알루니늄 합금 | 산화 피막 처리 | 6 |
| GN-16x24 | 5 | - | - | - | 23000 | 4.39x10-7 | 10 | ||
| GN-20x20 | 10 | - | - | - | 18000 | 1.25x10-6 | 14 | ||
| GN-20x30 | 10 | - | - | - | 18000 | 1.25x10-6 | 19 | ||
| GN-25x25 | 12 | - | - | - | 14000 | 3.8x10-7 | 25 | ||
| GN-25x36 | 12 | - | . | - | 14000 | 3.8xl0-7 | 38 | ||
| GN-32x32 | 15 | - | - | - | 11000 | 1.15x10-7 | 60 | ||
| GN-32x41 | 15 | - | - | - | 11000 | 1.15xl0-7 | 70 | ||
| GN-40x44 | 19 | - | - | - | 4000 | 1.45x10-7 | 118 | ||
| GN-50x55 | 45 | - | - | 4000 | 2x10-7 | 235 | |||
| GN-50x66 | 45 | - | - | - | 4000 | 2x10-7 | 300 | ||
| GN-63x71 | 115 | - | - | - | 3800 | 1.8x10-7 | 400 |
