제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO 9001
모델 번호: GN 16*16 GN 16*24
지불과 운송 용어
최소 주문 수량: 2 PC
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 3-5 일로 일합니다
지불 조건: 웨스턴 유니온, 머니그램, L/C (신용장), 인수 인도, D/P (지급도 조건)인 전신환
공급 능력: 한달에 10000
이름: |
고정 축계수 |
모델: |
GN 시리즈 |
재료: |
알루미늄강 |
구멍 내경: |
16 밀리미터 |
보증: |
12개월 |
탄성체 마테리아: |
PA66 |
표면 처리: |
양극 산화 처리 |
중량: |
6G-10G |
이름: |
고정 축계수 |
모델: |
GN 시리즈 |
재료: |
알루미늄강 |
구멍 내경: |
16 밀리미터 |
보증: |
12개월 |
탄성체 마테리아: |
PA66 |
표면 처리: |
양극 산화 처리 |
중량: |
6G-10G |

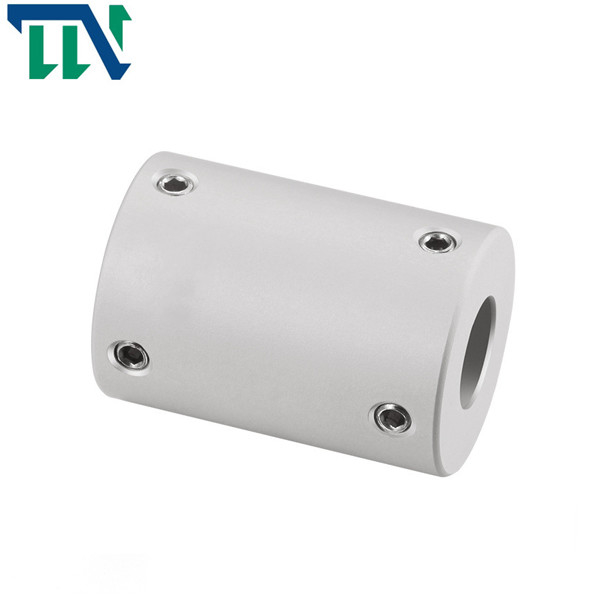

셋크루우 알루미늄 합금 측정을 연결하는 엄격한 굽힐 수 있는 축
제품 특징
로드를 지닐 때 고정 커플링은 심지어 어떤 회전 유격을 가지고 있는 일종의 토셔널 고정 커플링이 아닙니다. 심지어 거기가 일탈의 야기된 로드일 때, 고정 커플링은 여전히 단단하게 토크를 전합니다.
고정 커플링의 플랜지 위의 볼트는 리밍 블랙홀을 위한 모든 볼트일 수 있거나 전파 토크의 중요성에 따르면, 그들의 절반이 리밍 블랙홀을 위한 볼트이고 혜택받지못한 사람들이 보통 볼트입니다.
>Integrated 구조, 고강도 알루니늄 합금 소재의 전반적인 사용
>High 토크, 고강도
>The 리지드 타입은 근본적으로 원형을 허락하지 않고 따라서 그것이 완전히 사용에서 조정되어야 합니다
고정 나사 스크루의 >Fastening 방법
창주 티안니우 공장은 플움 결합, 고정 커플링, 자재 계수, 크로스슬라이드 결합, 꾸불꾸불한 결합, 벨로스 커플링, 이중 막 결합과 다른 제품의 전문적 제조입니다. 처리사는 완전하고 과학적 품질 경영 시스템을 가집니다.
제품 매개 변수
| 모델 파라미터 | 공통 구멍 지름 d1,d2 | ΦD | Ｌ | Ｆ | Ｍ | 추진 토크를 강화하기 (N.M) |
| GN-16X16 | 3,4,5,6,6.35,7,8 | 16 | 16 | 5 | M3 | 0.7 |
| GN-16x24 | 4,5,6,6.35,7,8 | 16 | 24 | 6 | M3 | 0.7 |
| GN-20x20 | 4,5,6,6.35,7,8,9,9.525,10 | 20 | 20 | 5 | M3 | 0.7 |
| GN-20x30 | 4,5,6,6.35,7,8,9,9.525,10 | 20 | 30 | 7 | M4 | 1.7 |
| GN-25x25 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 25 | 8 | M4 | 1.7 |
| GN-25x36 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 36 | 9 | M4 | 1.7 |
| GN-32x32 | 6,6.35,7,8,9,9.525,10,12,12.7,14,15,16 | 32 | 32 | 9 | M5 | 4 |
| GN-32x41 | 6,6.35,7,8,9,9.525,10,12,12.7,14,15,16 | 32 | 41 | 10 | M5 | 4 |
| GN-40x44 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20 | 40 | 44 | 10.5 | M5 | 4 |
| GN-50x55 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 7 |
| GN-50x66 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 15 | M6 | 7 |
| GN-63x71 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 16 | M6 | 7 |
| 오델 매개 변수 | 정격 토크 (N.M)* |
무방한 원형 (mm)* |
허용 처짐 각 (' )* |
무방한 축의 편차 (mm)* |
최대 속도 rpm |
관성 모멘트 (Kg.M2) |
샤프트 슬리브의 재료 | 표면 처리 | 중량 (g) |
| GN-16x16 | 5 | - | - | - | 23000 | 4.39x10-7 | 높은 강도 알루니늄 합금 | 산화 피막 처리 | 6 |
| GN-16x24 | 5 | - | - | - | 23000 | 4.39x10-7 | 10 | ||
| GN-20x20 | 10 | - | - | - | 18000 | 1.25x10-6 | 14 | ||
| GN-20x30 | 10 | - | - | - | 18000 | 1.25x10-6 | 19 | ||
| GN-25x25 | 12 | - | - | - | 14000 | 3.8x10-7 | 25 | ||
| GN-25x36 | 12 | - | . | - | 14000 | 3.8xl0-7 | 38 | ||
| GN-32x32 | 15 | - | - | - | 11000 | 1.15x10-7 | 60 | ||
| GN-32x41 | 15 | - | - | - | 11000 | 1.15xl0-7 | 70 | ||
| GN-40x44 | 19 | - | - | - | 4000 | 1.45x10-7 | 118 | ||
| GN-50x55 | 45 | - | - | 4000 | 2x10-7 | 235 | |||
| GN-50x66 | 45 | - | - | - | 4000 | 2x10-7 | 300 | ||
| GN-63x71 | 115 | - | - | - | 3800 | 1.8x10-7 | 400 |
