제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO-9001
모델 번호: Ｇ 28.5*38
지불과 운송 용어
최소 주문 수량: 2 PC
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 3-5 일로 일합니다
지불 조건: 웨스턴 유니온, 머니그램, L/C (신용장), 인수 인도, D/P (지급도 조건)인 전신환
공급 능력: 한달에 10000
이름: |
고정 축계수 |
재료: |
알루미늄강 |
구멍 내경: |
28.5 밀리미터 |
보증: |
48g |
탄성체 마테리아: |
PA66 |
표면 처리: |
양극 산화 처리 |
이름: |
고정 축계수 |
재료: |
알루미늄강 |
구멍 내경: |
28.5 밀리미터 |
보증: |
48g |
탄성체 마테리아: |
PA66 |
표면 처리: |
양극 산화 처리 |

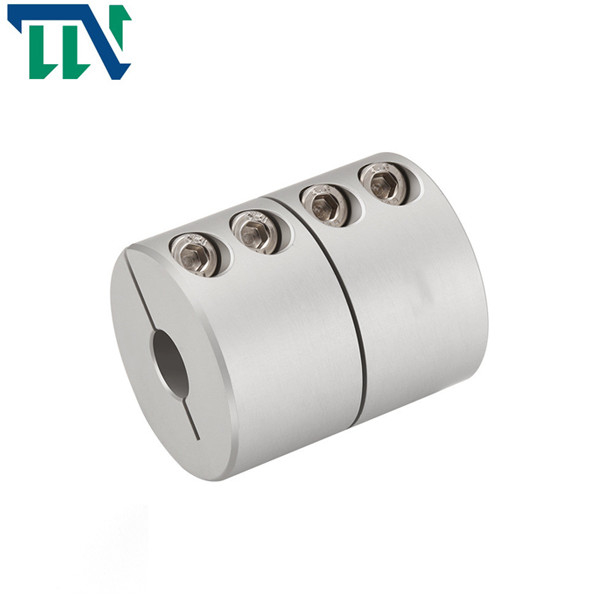

기계를 위한 엄격한 클램핑 GNC 28.5X 38 알루미늄 합금 축 이음
제품 매개 변수
| 모델 파라미터 | 공통 구멍 지름 d1,d2 | ΦD | Ｌ | Ｆ | Ｍ | 추진 토크를 강화하기 (N.M) |
| GNC-16x16 | 3,4,5,6,6.35,7,8 | 16 | 16 | 3.75 | M2.5 | 1 |
| GNC-16x24 | 3,4,5,6,6.35,7,8 | 16 | 24 | 3.75 | M2.5 | 1 |
| GNC-20x20 | 4,5,6,6.35,7,8,9,9.525,10 | 20 | 20 | 3.75 | M2.5 | 1 |
| GNC-20x30 | 4,5,6,6.35,7,8,9,9.525,10 | 20 | 30 | 3.75 | M2.5 | 1 |
| GNC-25x25 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 25 | 6 | M3 | 1.5 |
| GNC-25x36 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 36 | 6 | M3 | 1.5 |
| GNC-28.5x38 | 6,6.35,7,8,9,9.525,10,12,12.7,14 | 28.5 | 38 | 7.8 | M4 | 2.5 |
| GNC-32x32 | 6,6.35,7,8,9,9.525,10,12,12.7,14,15,16 | 32 | 32 | 7 | M4 | 2.5 |
| GNC-32x41 | 6,6.35,7,8,9,9.525,10,12,12.7,14,15,16 | 32 | 41 | 7.75 | M4 | 2.5 |
| GNC-40x44 | 8,9,9.525,10,11,12,12.7,14,15,15,17,18,19,20 | 40 | 44 | 10.5 | M5 | 7 |
| GNC-40x52 | 8,9,9.525,10,11,12,12.7,14,15,15,17,18,19,20 | 40 | 52 | 10.5 | M5 | 7 |
| GNC-50x55 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 12 |
| GNC-50x66 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 16 | M6 | 12 |
| GNC-63x71 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35 | 63 | 71 | 16.5 | M6 | 12 |
| 모델 파라미터 | 정격 토크 (N.M)* |
무방한 원형 (mm)* |
허용 처짐 각 (' )* |
무방한 축의 편차 (mm)* |
최대 속도 rpm |
관성 모멘트 (Kg.M2) |
샤프트 슬리브의 재료 | 표면 처리 | 중량 (g) |
| GNC-16x16 | 5 | - | - | - | 1000 | 2.9x10-7 | 높은 강도 알루니늄 합금 | 산화 피막 처리 | 7 |
| GNC-16x24 | 5 | - | - | - | 9400 | 2.9x10-7 | 13 | ||
| GNC-20x20 | 10 | - | - | - | 7500 | 8.6x10-6 | 15 | ||
| GNC-20x30 | 10 | - | - | - | 7500 | 8.6x10-6 | 25 | ||
| GNC-25x25 | 12 | - | - | - | 6000 | 2.7x10-6 | 29 | ||
| GNC-25x36 | 12 | - | - | - | 6000 | 2.7x10-6 | 43 | ||
| GNC-28.5x38 | 14 | - | - | - | 5500 | 2.5x10-6 | 48 | ||
| GNC-32x32 | 15 | - | - | - | 4700 | 7.1x10-6 | 55 | ||
| GNC-32x41 | 15 | - | - | - | 4700 | 7.1X10-6 | 65 | ||
| GNC-40x44 | 19 | - | - | - | 4000 | 1.45x10-5 | 123 | ||
| GNC-40x52 | 19 | - | - | - | 4000 | 1.45x10-5 | 150 | ||
| GNC-50x55 | 45 | - | - | - | 4000 | 7.0x10-5 | 240 | ||
| GNC-50x66 | 45 | - | - | - | 4000 | 7.0x10-5 | 280 | ||
| GNC-63x71 | 100 | - | - | - | 3500 | 9.0x10-5 | 320 |
제품 특징
플랜지된 결합은 고정 커플링이며, 그것이 보통 편편한 키와 2 샤프트에 2 반쪽 커플링과 플랜지를 연결하고, 이동을 전하기 위해 1 안으로 2 반쪽 커플링을 연결시키기 위해 그리고 나서 볼트를 사용하는 것 입니다. 그리고 토크. 이런 종류의 결합은 두가지 주요 구조적인 형태를 가지고 있습니다 : 1. 2 샤프트의 정렬을 달성하기 위해 볼트를 사용하기 위한 힌지 홀에 의존하고 구축에 견디기 위해 볼트 봉에 의존하고 토크를 전하기 위해 가위질하기 ; 2. 그 어깨에 반결합에 의존하는 것 다른 커플링 반쪽에 홈과 일직선으로 정렬됩니다. 2 반쪽 커플링을 연결시키는 볼트는 등급 여관의 보통 볼트를 사용할 수 있고 토크가 2 반쪽 커플링의 접속면의 마찰 토오크로 전해집니다.
고정 커플링은 플래지 이음, 광선 키 플래지 이음, 슬리브 커플링 클램프 쉘 결합과 평행한 축 이음 플래지 이음으로 분할됩니다 : 2 샤프트의 결합을 실현하기 위해 2 반쪽 커플링의 플랜지를 연결시키기 위한 사용 볼트. 광선 키 플래지 이음 : 2 반쪽 커플링을 연결시키기 위해 광선 키와 보통 볼트를 사용하세요. 슬리브 커플링 : 어떤 점에서는 2 샤프트를 연결시키기 위해 공통 소매를 사용하세요. 클램프 쉘 결합 : 2번 샤프트 평형 축 결합의 결합을 실현하기 위해 어떤 점에서는 고정시키기 위한 주축을 따라 분할된 2 클램프 쉘을 사용하세요 : 2개의 평형 축이 핀샤프트를 통하여 중간 플레이트를 이용하여 연결되는 결합
>Integrated 구조, 고강도 알루니늄 합금 소재의 전반적인 사용
>High 토크, 고강도
>The 리지드 타입은 근본적으로 원형을 허락하지 않고 따라서 그것이 완전히 사용에서 조정되어야 합니다
고정 나사 스크루의 >Fastening 방법
창주 티안니우 공장은 플움 결합, 고정 커플링, 자재 계수, 크로스슬라이드 결합, 꾸불꾸불한 결합, 벨로스 커플링, 이중 막 결합과 다른 제품의 전문적 제조입니다. 처리사는 완전하고 과학적 품질 경영 시스템을 가집니다.
