제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO 9001
모델 번호: 렛 미 디사이드 5
지불과 운송 용어
최소 주문 수량: 1 PC
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 3-5 일로 일합니다
지불 조건: 웨스턴 유니온, 머니그램, L/C (신용장), 인수 인도, D/P (지급도 조건)인 전신환
공급 능력: 한달에 10000
모델: |
LMS 플움 축 이음 |
보증: |
12개월 |
구멍 내경: |
25-45mm |
길이: |
50 밀리미터 |
중량: |
0.0135KG |
RPM: |
5000 |
모델: |
LMS 플움 축 이음 |
보증: |
12개월 |
구멍 내경: |
25-45mm |
길이: |
50 밀리미터 |
중량: |
0.0135KG |
RPM: |
5000 |

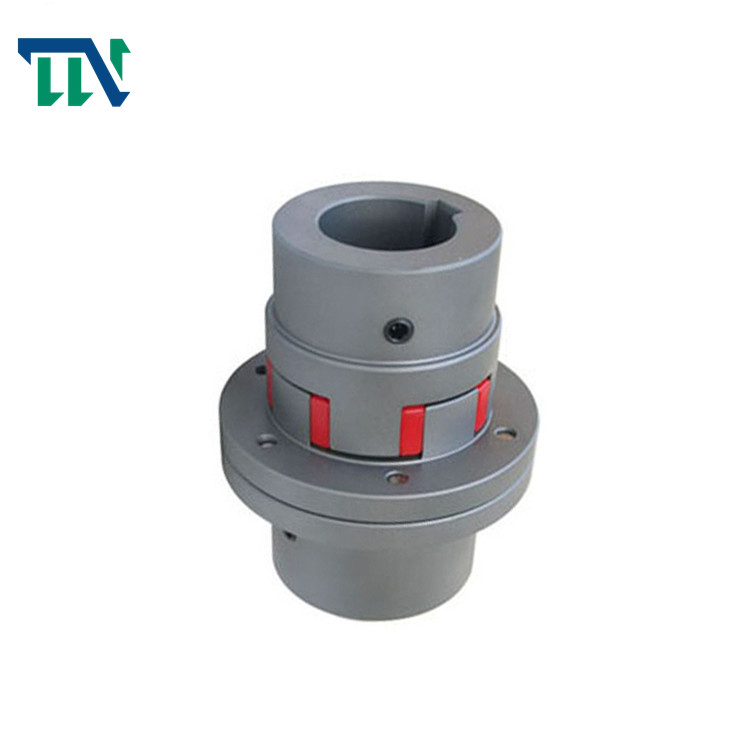

펌프를 위한 탄력적 단일의 플랜지 일래스틱 커플링을 연결하는 LMD5 자두 샤프트
제품 특징
자두 결합은 또한 두개의 금속 발톱부 디스크와 탄성 몸체로 구성된 클로 결합으로 불리는 넓게 사용된 결합입니다. 2개 금속 발톱부 디스크는 일반적으로 45 게이지강이지만, 그러나 알루미늄 합금박판이 민감한 부하가 요구될 때 또한 유용합니다.
매화꽃 결합은 단순 구조를 가지지 않고, 어떤 주유, 손쉬운 유지보수, 쉬운 검사, 유지보수가 필요없,와 오랜 시간에 끊임없이 출마할 수 있습니다. 고강도 폴리우레탄 탄성 요소는 내마모성이고 오일 방지이고, 큰 베어링 캐패시티, 긴 서비스 라이프를 가지고, 안전하고 믿을 만합니다. 버퍼링하는 훌륭한 바이브레이션 감폭으로, 안정적이고 믿을 만한 작업과 전기절연 특성. 크게 굴대이고 광선이고 각도 보상 성능을 가집니다. 단순 구조, 작은 반지름 크기, 경량, 작은 관성 모멘트, 중간에 적합하고 고속도 이유.
주요 특징
1. 중간 탄성체 연결
2. 진동을 흡수하고 광선, 각을 이루고 축의 편차를 충족시킬 수 있습니다
3. 오일 저항과 전기 절연
4. 오른쪽으로 돌고 시계 반대 방향인 회전특성은 정확하게 똑같은 것 입니다
5. 스크류 배치로 고정되기
적용범위
플움 결합은 넓게 CNC 공작 기계류에서 사용됩니다, CNC 선반, 복합 공작 기계, 조각반, CNC 제분기, 컴퓨터 공, 야금술 기계, 채탄기, 석유 기계, 기계, 교통 기계, 경공업 기계, 섬유 기계, 펌프, 팬들, 등을 높인 화학 기계류.
창주 티안니우 공장은 플움 결합, 고정 커플링, 자재 계수, 크로스슬라이드 결합, 꾸불꾸불한 결합, 벨로스 커플링, 이중 막 결합과 다른 제품의 전문적 제조입니다. 처리사는 완전하고 과학적 품질 경영 시스템을 가집니다.
우리는 스타 결합과 다른 유형의 수많은 종류에 대한 다양한 스타일을 생산할 수 있습니다. 회사는 다양한 비규격 결합의 디자인과 제조를 착수합니다. 짧은 공사 기간 (4-7 일의 채취 기간)와 믿을 만한 품질, 합리적인 가격, 수입을 완전한 대체, 충분한 재고와 제품 가용성.
제품 매개 변수
| 타입 | Tn /N·m을 회전시키세요 | RPM [n]/ r·min-1 | 구멍 내경 d1,d2, dz |
Ｌ | L0 | Ｄ | D1 | 타입 | Ｍ / 킬로그램 | I/ kg·m2 | |
| 견고성 | |||||||||||
| a(HA) | 비(HD) | ||||||||||
| 80±5 | 60±5 | ||||||||||
| LMD1 | 25 | 45 | 8500 | 12,14,16,18,19,20,22, 24,25 | 35 | 92 | 50 | 90 | MT1-a MT1-b | 1.206 | 0.00082 |
| LMD2 | 50 | 100 | 7600 | 16,18,19,20,22,24,25, 28,30 | 38 | 101.5 | 60 | 100 | MT2-a MT2-b | 1.648 | 0.0014 |
| LMD3 | 100 | 200 | 6900 | 20,22,24,25,28,30,32 | 40 | 110 | 70 | 110 | MT3-a MT3-b | 2.357 | 0.0024 |
| LMD4 | 140 | 280 | 6200 | 22,24,25,28,30,32,35, 38,40 | 45 | 122 | 85 | 125 | MT4-a MT4-b | 3.556 | 0.005 |
| LMD5 | 350 | 400 | 5000 | 25,28,30,32,35,38,40, 42,45 | 50 | 138.5 | 105 | 150 | MT5-a MT5-b | 6.361 | 0.0135 |
| LMD6 | 400 | 710 | 4100 | 30,32,35,38,40,42,45,48 | 55 | 155 | 125 | 185 | MT6-a MT6-b | 10.768 | 0.0329 |
| LMD7 | 630 | 1120 | 3700 | 35*,38*,40*,42*,45,48, 50,55 | 60 | 172 | 145 | 205 | MT7-a MT7-b | 15.302 | 0.0581 |
| LMD8 | 1120 | 2240 | 3100 | 45*,48*,50,55,56,60,63,65 | 70 | 195 | 170 | 240 | MT8-a MT8-b | 22.717 | 0.1175 |
| LMD9 | 1800 | 3550 | 2800 | 50*,55*,56*,60,63,65, 70,71,75,80 | 80 | 224 | 200 | 270 | MT9-a MT9-b | 34.439 | 0.233 |
| LMD10 | 2800 | 5600 | 2500 | 60*,63*,65*,70,71,75, 80,85,90,95,100 | 90 | 248 | 230 | 305 | MT10 A MT10 비 | 51.358 | 0.459 |
| LMD11 | 4500 | 9000 | 2200 | 70*,71*,75*,80*,85*,90,95, 100,110,120 | 100 | 284 | 260 | 350 | MT11 A MT11 비 | 81.302 | 0.977 |
| LMD12 | 6300 | 12500 | 1900 | 80*,85*,90*,95*,100, 110,120,125,130 | 115 | 321 | 300 | 400 | MT12 A MT12 비 | 115.53 | 1.751 |
| LMD13 | 11200 | 20000 | 1600 | 90*,95*,100*,110*,120*,125*, 130,140,150 | 125 | 348 | 360 | 460 | MT13 A MT13 비 | 161.79 | 3.366 |
| LMD14 | 12500 | 25000 | 1500 | 100*,110*,120*,125*,130*, 140*,150,160 | 135 | 358 | 400 | 500 | MT14 A MT14 비 | 196.3 | 4.867 |
