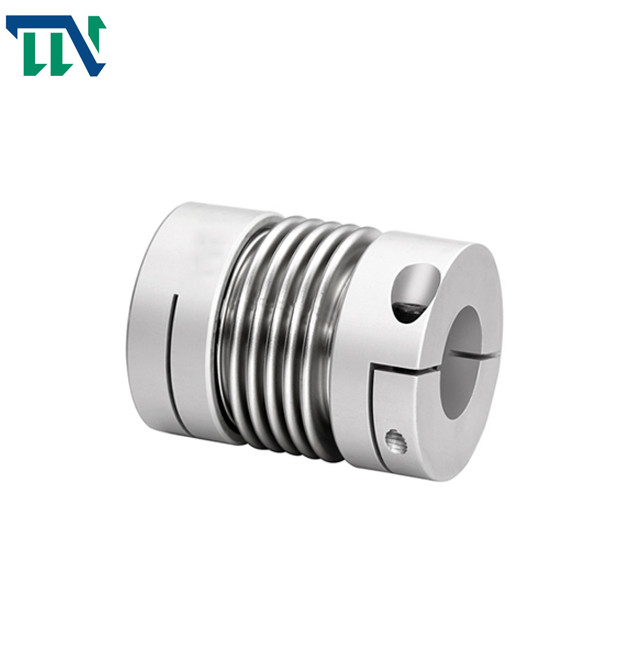

CNC 기계 공구를 위해 맞춤화된 GRC 40X55 금속 벨로우즈 축 이음 클램핑
제품 소개
벨로스 커플링은 직접적으로 용접되거나 이동을 전하기 위해 2 반쪽 커플링과 가까워지기 위해 물결모양 박벽관 (벨로즈)를 사용합니다. 결합은 단순 구조, 작은 전체적인 차원, 편리한 처리와 설치와고 투과율 정확도라는 유리한 입장에 있습니다. 그것은 주로 소형 구조와고 투과율 정확도를 요구하여 소전력 정밀 기계와 조절 메카니즘에서 사용됩니다. 벨로스 커플링의 가늘고 획일적 파이프 벽은 그것이 매우 낮은 베어링 부하를 생산하고, 주기의 높은 개시점과 낮은 개시점을 파괴하는 다른 결합과는 달리 각각 회전식 포인트의 일정한 수량을 유지하고 토크 부하를 지닐 때 강성을 유지하게 합니다. 부식성인 이유를 위해, Co., Ltd．를 연결하는 완셩은 벨로스 커플링에 스테인레스 강 샤프트 슬리브를 제공할 수 있지만, 그러나 이것이 중량을 증가시키고, 이런 종류의 결합의 성능 장점을 감소시킵니다
벨로스 커플링의 탄성 요소는 정확성 금속 주름관이며, 그것이 탄력적 시리즈와 엄격한 시리즈로 분할됩니다. 탄력적 시리즈는 큰 탄력성을 가지고 있고, 종종 부호기와 센서와 같은 극소 이유에서 사용됩니다. 엄격한 일련은 주로 서보 모터, CNC 공작 기계류 (복합 공작 기계)과 다른 이유에서 사용됩니다
1. 벨로스 커플링은 어떤 제거와 고감도도 가지고 있지 않습니다
2. 고탄성, 장비의 더 나은 보호
3. 그것은 동시에 진동을 흡수하고 광선, 각을 이루고 축의 편차를 충족시킬 수 있습니다
4. 석유 내얼룩성과 강한 부식 저항성
5. 비틀림 경직, 오른쪽으로 돌고 시계 반대 방향인 회전특성은 정확하게 똑같은 것 입니다
6. 일반적으로 디스크와 다른 산업용 기계류를 색인에 넣으면서, CNC 공작 기계류에 사용했습니다
제품 매개 변수
제품도
제품 치수
| 모델 파라미터 | 공통 구멍 지름 d1,d2 | ΦD | Ｌ | L1 | L2 | L3 | 엔 | Ｆ | Ｍ | 추진 토크를 강화하기 (N.M) |
| GRC-16x27 | 4,5,6,6.35,7,8 | 16 | 27 | 7.5 | 2 | 8 | 13.5 | 3 | M2.5 | 1 |
| GRC-20x32 | 5,6,6.35,7,8,9,9.525,10 | 20 | 32 | 7.2 | 2.8 | 12 | 18 | 3.5 | M3 | 1.5 |
| GRC-22.5x34 | 5,6,6.35,7,8,9,9.525,10,11,12 | 22.5 | 34 | 8.05 | 2.8 | 12.3 | 20.2 | 4.5 | M3 | 1.5 |
| GRC-25x37 | 6,6.35,7,8,9,9,9.525,10,12 | 25 | 37 | 9.5 | 3 | 12 | 20.2 | 4.5 | M3 | 1.5 |
| GRC-32x42 | 8,9,9.525,10,11,12,12.7,14,15 | 32 | 42 | 8 | 4 | 18 | 27.2 | 5.5 | M4 | 2.5 |
| GRC-40x55 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20 | 40 | 55 | 11.5 | 6 | 20 | 34.5 | 6.5 | M5 | 7 |
| GRC-55x72 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 55 | 72 | 16.5 | 6 | 27 | 51.9 | 10 | M6 | 12 |
| GRC-65x81 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19.5 | 7 | 28 | 60.5 | 10.5 | M6 | 12 |
| 모델 파라미터 | 정격 토크 (N.M)* |
무방한 원형 (mm)* |
허용 처짐 각 (' )* |
무방한 축의 편차 (mm)* |
최대 속도 rpm |
정적 토셔널 강성도 (N.M/rad) |
관성 모멘트 (Kg.M2) |
샤프트 슬리브의 재료 | 표면 처리 | 중량 (g) |
| GRC-16x27 | 0.8 | 0.1 | 1.5 | + 0.4 -1.2 | 9400 | 150 | 8.0x10-7 | 높은 강도 알루니늄 합금 | 산화 피막 처리 | 8 |
| GRC-20x32 | 1.5 | 0.15 | 2 | + 0.6 -1.8 | 7600 | 220 | 2.2x10-6 | 13 | ||
| GRC-22.5x34 | 1.8 | 0.15 | 2 | + 0.6 -1.8 | 6000 | 300 | 6.5x10-6 | 22 | ||
| GRC-25x37 | 2.0 | 0.15 | 2 | + 0.8 -1.8 | 6100 | 330 | 6.9x10-6 | 30 | ||
| GRC-32x42 | 2.5 | 0.2 | 2 | + 0.8 -2.5 | 4700 | 490 | 2.1x10-5 | 53 | ||
| GRC-40x55 | 6.4 | 0.2 | 2 | + 0.8 -2.5 | 4200 | 530 | 2.3x10-5 | 97 | ||
| GRC-55x72 | 12 | 0.2 | 2 | + 0.8 -2.5 | 3900 | 860 | 3.7x10-5 | 200 | ||
| GRC-65x81 | 18 | 0.2 | 2 | + 0.7 -2.5 | 3500 | 900 | 3.6x10-5 | 380 |
