제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO 9001
모델 번호: GR55*57
지불과 운송 용어
최소 주문 수량: 1 PC
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 3-5 일로 일합니다
지불 조건: 웨스턴 유니온, 머니그램, L/C (신용장), 인수 인도, D/P (지급도 조건)인 전신환
공급 능력: 한달에 10000
이름: |
울부짖기 축 이음 |
재료: |
알루미늄강 |
구멍 내경: |
16-55mm |
보증: |
12개월 |
탄성체 마테리아: |
PA66 |
표면 처리: |
양극 산화 처리 |
중량: |
85g |
이름: |
울부짖기 축 이음 |
재료: |
알루미늄강 |
구멍 내경: |
16-55mm |
보증: |
12개월 |
탄성체 마테리아: |
PA66 |
표면 처리: |
양극 산화 처리 |
중량: |
85g |

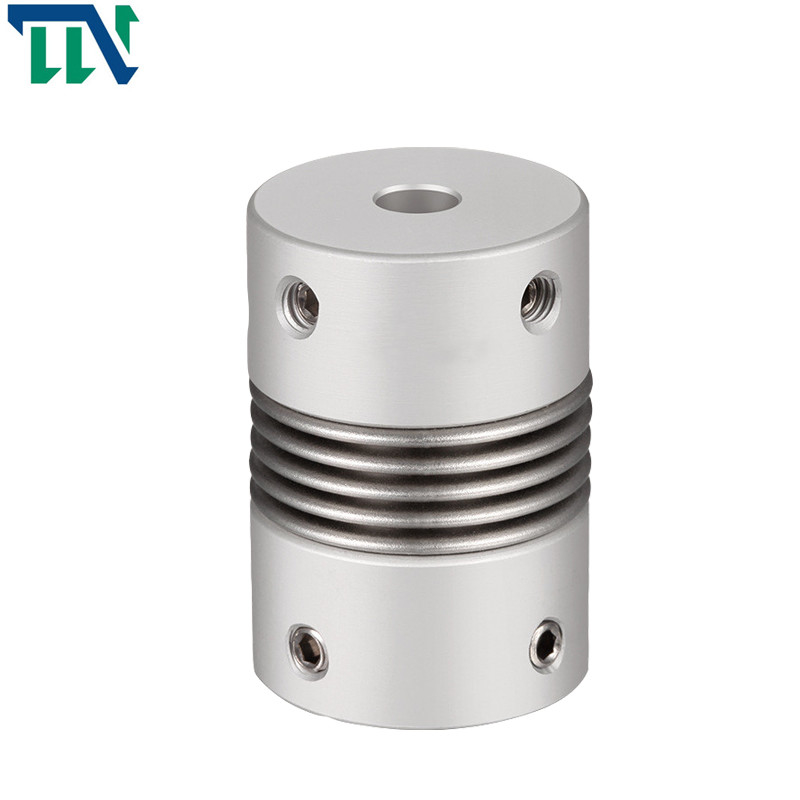

서보 모터를 위한 알루미늄 벨로즈 고정 나사를 연결하는 GR 55X57 M6 울부짖기 샤프트
제품 특징
1. 벨로스 커플링은 어떤 제거와 고감도도 가지고 있지 않습니다
2. 고탄성, 장비의 더 나은 보호
3. 그것은 동시에 진동을 흡수하고 광선, 각을 이루고 축의 편차를 충족시킬 수 있습니다
4. 석유 내얼룩성과 강한 부식 저항성
5. 비틀림 경직, 오른쪽으로 돌고 시계 반대 방향인 회전특성은 정확하게 똑같은 것 입니다
6. 일반적으로 디스크와 다른 산업용 기계류를 색인에 넣으면서, CNC 공작 기계류에 사용했습니다
제품 매개 변수
제품도
제품 치수
| 모델 파라미터 | 공통 구멍 지름 d1,d2 | ΦD | Ｌ | LI | L2 | L3 | 엔 | Ｆ | Ｍ | 추진 토크를 강화하기 (N.M) |
| GR-16x27 | 4,5,6,6.35,7,8 | 16 | 27 | 7.5 | 2 | 8 | 13.5 | 3 | M3 | 0.7 |
| GR-20x32 | 5,6,6.35,7,8,9,9.525,10,11,12 | 20 | 32 | 7.2 | 2.8 | 12 | 18 | 3.5 | M3 | 0.7 |
| GR-22.5x34 | 5,6,6.35,7,8,9,9.525,10,11,12 | 22.5 | 34 | 8.05 | 2.8 | 12.3 | 20.2 | 4.5 | M4 | 1.7 |
| GR-25x37 | 6,6.35,7,8,9,9.525,10,11,12 | 25 | 37 | 9.5 | 3 | 12 | 20.2 | 4.5 | M4 | 1.7 |
| GR-32x42 | 8,9,10,11,12,12.7,14,15 | 32 | 42 | 8 | 4 | 18 | 27.2 | 5.5 | M5 | 4 |
| GR-40x51 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20 | 40 | 51 | 9.5 | 6 | 20 | 34.5 | 5.5 | M5 | 4 |
| GR-55x57 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 55 | 57 | 9 | 6 | 27 | 51.9 | 6.25 | M6 | 7 |
| GR-65x81 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19.5 | 7 | 28 | 60.5 | 8.9 | M6 | 7 |
| 모델 파라미터 | 정격 토크 (N.M)* |
무방한 원형 (mm)* |
허용 처짐 각 (' )* |
무방한 축의 편차 (mm)* |
최대 속도 rpm |
정적 토셔널 강성도 (N.M/rad) |
관성 모멘트 (Kg.M2) |
샤프트 슬리브의 재료 | 표면 처리 | 중량 (g) |
| GR-16x27 | 0.8 | 0.1 | 2 | + 0.4 -1.2 | 20000 | 150 | 7.9x10-7 | 높은 강도 알루니늄 합금 | 산화 피막 처리 | 8 |
| GR-20x32 | 1.5 | 0.1 | 2 | + 0.6 -1.8 | 18000 | 220 | 2.0x10-6 | 13 | ||
| GR-22.5x34 | 1.8 | 0.15 | 2 | + 0.6 -1.8 | 16000 | 300 | 6.2x10-6 | 22 | ||
| GR-25x37 | 2.0 | 0.15 | 2 | + 0.6 -1.8 | 15000 | 330 | 6.7x10-6 | 30 | ||
| GR-32x42 | 2.5 | 0.2 | 2 | + 0.8 -2.5 | 11000 | 490 | 2.0x10-5 | 53 | ||
| GR-40x51 | 6.4 | 0.3 | 2 | + 0.8 -2.5 | 10000 | 530 | 2.1x10-5 | 85 | ||
| GR-55x57 | 12 | 0.3 | 2 | + 0.8 -2.5 | 9000 | 860 | 2.8x10-5 | 170 | ||
| GR-65x81 | 18 | 0.2 | 2 | + 0.7 -2.5 | 4500 | 900 | 2.3x10-5 | 280 |
