제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO 9001
모델 번호: GRC 20*32
지불과 운송 용어
최소 주문 수량: 1 PC
가격: Negotiable
포장 세부 사항: 0.08-0.17KG를 수송하는 항공기를 수송하는 통 바다
배달 시간: 5-7 일로 일합니다
지불 조건: 웨스턴 유니온, 머니그램, L/C (신용장), 인수 인도, D/P (지급도 조건)인 전신환
공급 능력: 한달에 10000
이름: |
울부짖기 축 이음 |
재료: |
알루미늄강 |
구멍 내경: |
16-55mm |
보증: |
12개월 |
탄성체 마테리아: |
PA66 |
표면 처리: |
양극 산화 처리 |
중량: |
0.013KG |
이름: |
울부짖기 축 이음 |
재료: |
알루미늄강 |
구멍 내경: |
16-55mm |
보증: |
12개월 |
탄성체 마테리아: |
PA66 |
표면 처리: |
양극 산화 처리 |
중량: |
0.013KG |

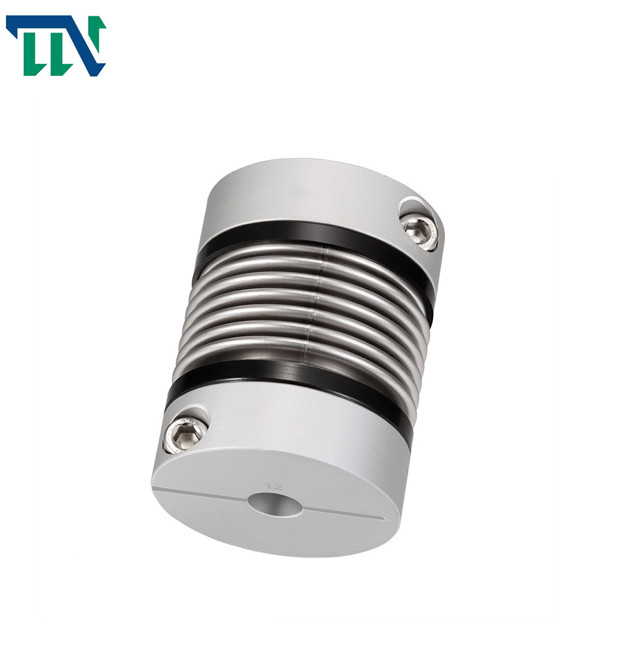

연결되는 샤프트를 고정시키는 금속 벨로우즈는 부호기를 위해 걸었습니다
제품 소개
벨로스 커플링은 직접적으로 용접되거나 이동을 전하기 위해 2 반쪽 커플링과 가까워지기 위해 물결모양 박벽관 (벨로즈)를 사용합니다. 결합은 단순 구조, 작은 전체적인 차원, 편리한 처리와 설치와고 투과율 정확도라는 유리한 입장에 있습니다. 그것은 주로 소형 구조와고 투과율 정확도를 요구하여 소전력 정밀 기계와 조절 메카니즘에서 사용됩니다.
벨로스 커플링의 탄성 요소는 정확성 금속 주름관이며, 그것이 탄력적 시리즈와 엄격한 시리즈로 분할됩니다. 탄력적 시리즈는 큰 탄력성을 가지고 있고, 종종 부호기와 센서와 같은 극소 이유에서 사용됩니다. 엄격한 일련은 주로 서보 모터, CNC 공작 기계류 (복합 공작 기계)과 다른 이유에서 사용됩니다.
제품 특징
> 소재는 알루미늄 합금이고 중앙 벨로즈가 우수한 내식성과 스테인레스 강으로 만들어집니다
> 레이저 용접은 앞쪽이고 반대 회전에 적합한 제로 회전 유격으로, 벨로즈와 샤프트 슬리브 사이에 사용됩니다
> 벨로우 구조는 효과적으로 광선, 각을 이루고 축의 편차를 충족시킬 수 있습니다
서보 모터 스텝 모터를 위해 설계된 >
스크루를 고정시키는 > 고정방법
제품 매개 변수
제품도
제품 치수
| 모델 파라미터 | 공통 구멍 지름 d1,d2 | ΦD | Ｌ | L1 | L2 | L3 | 엔 | Ｆ | Ｍ | 추진 토크를 강화하기 (N.M) |
| GRC-16x27 | 4,5,6,6.35,7,8 | 16 | 27 | 7.5 | 2 | 8 | 13.5 | 3 | M2.5 | 1 |
| GRC-20x32 | 5,6,6.35,7,8,9,9.525,10 | 20 | 32 | 7.2 | 2.8 | 12 | 18 | 3.5 | M3 | 1.5 |
| GRC-22.5x34 | 5,6,6.35,7,8,9,9.525,10,11,12 | 22.5 | 34 | 8.05 | 2.8 | 12.3 | 20.2 | 4.5 | M3 | 1.5 |
| GRC-25x37 | 6,6.35,7,8,9,9,9.525,10,12 | 25 | 37 | 9.5 | 3 | 12 | 20.2 | 4.5 | M3 | 1.5 |
| GRC-32x42 | 8,9,9.525,10,11,12,12.7,14,15 | 32 | 42 | 8 | 4 | 18 | 27.2 | 5.5 | M4 | 2.5 |
| GRC-40x55 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20 | 40 | 55 | 11.5 | 6 | 20 | 34.5 | 6.5 | M5 | 7 |
| GRC-55x72 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 55 | 72 | 16.5 | 6 | 27 | 51.9 | 10 | M6 | 12 |
| GRC-65x81 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19.5 | 7 | 28 | 60.5 | 10.5 | M6 | 12 |
| 모델 파라미터 | 정격 토크 (N.M)* |
무방한 원형 (mm)* |
허용 처짐 각 (' )* |
무방한 축의 편차 (mm)* |
최대 속도 rpm |
정적 토셔널 강성도 (N.M/rad) |
관성 모멘트 (Kg.M2) |
샤프트 슬리브의 재료 | 표면 처리 | 중량 (g) |
| GRC-16x27 | 0.8 | 0.1 | 1.5 | + 0.4 -1.2 | 9400 | 150 | 8.0x10-7 | 높은 강도 알루니늄 합금 | 산화 피막 처리 | 8 |
| GRC-20x32 | 1.5 | 0.15 | 2 | + 0.6 -1.8 | 7600 | 220 | 2.2x10-6 | 13 | ||
| GRC-22.5x34 | 1.8 | 0.15 | 2 | + 0.6 -1.8 | 6000 | 300 | 6.5x10-6 | 22 | ||
| GRC-25x37 | 2.0 | 0.15 | 2 | + 0.8 -1.8 | 6100 | 330 | 6.9x10-6 | 30 | ||
| GRC-32x42 | 2.5 | 0.2 | 2 | + 0.8 -2.5 | 4700 | 490 | 2.1x10-5 | 53 | ||
| GRC-40x55 | 6.4 | 0.2 | 2 | + 0.8 -2.5 | 4200 | 530 | 2.3x10-5 | 97 | ||
| GRC-55x72 | 12 | 0.2 | 2 | + 0.8 -2.5 | 3900 | 860 | 3.7x10-5 | 200 | ||
| GRC-65x81 | 18 | 0.2 | 2 | + 0.7 -2.5 | 3500 | 900 | 3.6x10-5 | 380 |
