제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO 9001
모델 번호: GRC 2025*37
지불과 운송 용어
최소 주문 수량: 1 PC
가격: Negotiable
포장 세부 사항: 0.08-0.17KG를 수송하는 항공기를 수송하는 통 바다
배달 시간: 5-7 일로 일합니다
지불 조건: 웨스턴 유니온, 머니그램, L/C (신용장), 인수 인도, D/P (지급도 조건)인 전신환
공급 능력: 한달에 10000
이름: |
울부짖기 축 이음 |
재료: |
알루미늄강 |
구멍 내경: |
25 밀리미터 |
보증: |
12개월 |
탄성체 마테리아: |
PA66 |
표면 처리: |
양극 산화 처리 |
중량: |
0.06KG |
이름: |
울부짖기 축 이음 |
재료: |
알루미늄강 |
구멍 내경: |
25 밀리미터 |
보증: |
12개월 |
탄성체 마테리아: |
PA66 |
표면 처리: |
양극 산화 처리 |
중량: |
0.06KG |

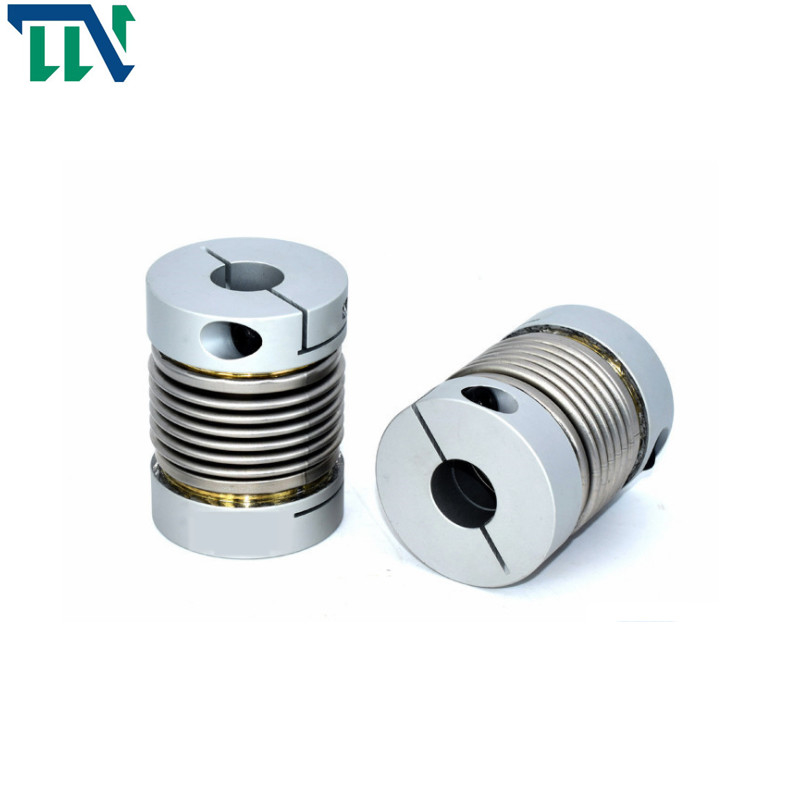

연결되는 샤프트를 고정시키는 금속 벨로우즈는 부호기를 위해 걸었습니다
제품 소개
벨로스 커플링은 직접적으로 용접되거나 이동을 전하기 위해 2 반쪽 커플링과 가까워지기 위해 물결모양 박벽관 (벨로즈)를 사용합니다. 결합은 단순 구조, 작은 전체적인 차원, 편리한 처리와 설치와고 투과율 정확도라는 유리한 입장에 있습니다. 그것은 주로 소형 구조와고 투과율 정확도를 요구하여 소전력 정밀 기계와 조절 메카니즘에서 사용됩니다.
1. 벨로스 커플링은 어떤 제거와 고감도도 가지고 있지 않습니다
2. 고탄성, 장비의 더 나은 보호
3. 그것은 동시에 진동을 흡수하고 광선, 각을 이루고 축의 편차를 충족시킬 수 있습니다
4. 석유 내얼룩성과 강한 부식 저항성
5. 비틀림 경직, 오른쪽으로 돌고 시계 반대 방향인 회전특성은 정확하게 똑같은 것 입니다
6. 일반적으로 디스크와 다른 산업용 기계류를 색인에 넣으면서, CNC 공작 기계류에 사용했습니다
제품 특징
>The 소재는 알루미늄 합금이고 중앙 벨로즈가 우수한 내식성과 스테인레스 강으로 만들어집니다
>Laser 용접은 앞쪽이고 반대 회전에 적합한 제로 회전 유격으로, 벨로즈와 샤프트 슬리브 사이에 사용됩니다
>Bellows 구조는 효과적으로 광선, 각을 이루고 축의 편차를 충족시킬 수 있습니다
서보 모터 스텝 모터를 위한 >Designed
스크루를 고정시키는 >Fastening 방법
제품 매개 변수
제품도
제품 치수
| 모델 파라미터 | 공통 구멍 지름 d1,d2 | ΦD | Ｌ | L1 | L2 | L3 | 엔 | Ｆ | Ｍ | 추진 토크를 강화하기 (N.M) |
| GRC-16x27 | 4,5,6,6.35,7,8 | 16 | 27 | 7.5 | 2 | 8 | 13.5 | 3 | M2.5 | 1 |
| GRC-20x32 | 5,6,6.35,7,8,9,9.525,10 | 20 | 32 | 7.2 | 2.8 | 12 | 18 | 3.5 | M3 | 1.5 |
| GRC-22.5x34 | 5,6,6.35,7,8,9,9.525,10,11,12 | 22.5 | 34 | 8.05 | 2.8 | 12.3 | 20.2 | 4.5 | M3 | 1.5 |
| GRC-25x37 | 6,6.35,7,8,9,9,9.525,10,12 | 25 | 37 | 9.5 | 3 | 12 | 20.2 | 4.5 | M3 | 1.5 |
| GRC-32x42 | 8,9,9.525,10,11,12,12.7,14,15 | 32 | 42 | 8 | 4 | 18 | 27.2 | 5.5 | M4 | 2.5 |
| GRC-40x55 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20 | 40 | 55 | 11.5 | 6 | 20 | 34.5 | 6.5 | M5 | 7 |
| GRC-55x72 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 55 | 72 | 16.5 | 6 | 27 | 51.9 | 10 | M6 | 12 |
| GRC-65x81 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19.5 | 7 | 28 | 60.5 | 10.5 | M6 | 12 |
| 모델 파라미터 | 정격 토크 (N.M)* |
무방한 원형 (mm)* |
허용 처짐 각 (' )* |
무방한 축의 편차 (mm)* |
최대 속도 rpm |
정적 토셔널 강성도 (N.M/rad) |
관성 모멘트 (Kg.M2) |
샤프트 슬리브의 재료 | 표면 처리 | 중량 (g) |
| GRC-16x27 | 0.8 | 0.1 | 1.5 | + 0.4 -1.2 | 9400 | 150 | 8.0x10-7 | 높은 강도 알루니늄 합금 | 산화 피막 처리 | 8 |
| GRC-20x32 | 1.5 | 0.15 | 2 | + 0.6 -1.8 | 7600 | 220 | 2.2x10-6 | 13 | ||
| GRC-22.5x34 | 1.8 | 0.15 | 2 | + 0.6 -1.8 | 6000 | 300 | 6.5x10-6 | 22 | ||
| GRC-25x37 | 2.0 | 0.15 | 2 | + 0.8 -1.8 | 6100 | 330 | 6.9x10-6 | 30 | ||
| GRC-32x42 | 2.5 | 0.2 | 2 | + 0.8 -2.5 | 4700 | 490 | 2.1x10-5 | 53 | ||
| GRC-40x55 | 6.4 | 0.2 | 2 | + 0.8 -2.5 | 4200 | 530 | 2.3x10-5 | 97 | ||
| GRC-55x72 | 12 | 0.2 | 2 | + 0.8 -2.5 | 3900 | 860 | 3.7x10-5 | 200 | ||
| GRC-65x81 | 18 | 0.2 | 2 | + 0.7 -2.5 | 3500 | 900 | 3.6x10-5 | 380 |
