이름: |
올덤 축 이음 |
재료: |
알루미늄강 |
내경: |
16-70mm |
모델: |
GHC 시리즈 |
구조: |
올덤 클램프식 |
보증: |
12개월 |
표면 처리: |
양극 산화 처리 |
탄력적이거나 엄격합니다: |
탄력적입니다 |
이름: |
올덤 축 이음 |
재료: |
알루미늄강 |
내경: |
16-70mm |
모델: |
GHC 시리즈 |
구조: |
올덤 클램프식 |
보증: |
12개월 |
표면 처리: |
양극 산화 처리 |
탄력적이거나 엄격합니다: |
탄력적입니다 |

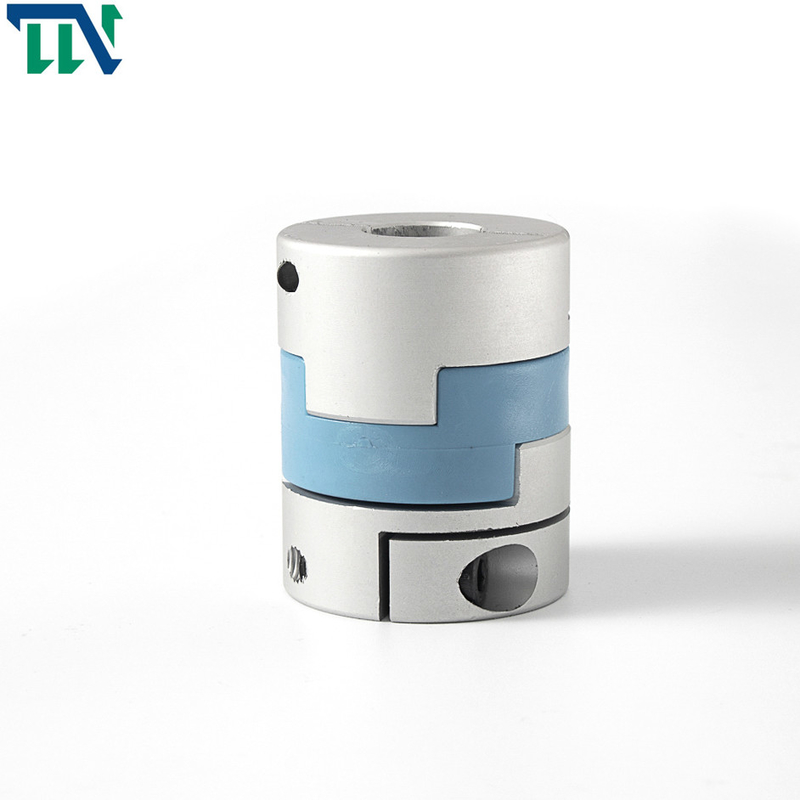

메커니즘을 위한 샤프트 크로스 슬라이더 결합을 고정시키는 GHC 32X45 탄력적 올덤
상품 소개
올덤 타입 축 이음은 샤프트 주위에 고르게 고정시키고 피해를 입힐 수 있는 샤프트 없는 고정된 스크류 커플링 보다 더 큰 보유를 제공하도록 설계됩니다. 확보하기 위한 클램핑 나사를 그리고 나서 강화하세요. 이것들은 올덤 커플링입니다. 우리는 모든 종류의 축 이음을 생산하는 제품입니다. 주문 제작된 결합은 또한 받아들일 수 있습니다.
그것의 형태는 설치하도록 가볍고 편리하며, 그것이 기업의 처리와 생산을 위해 시간을 아낍니다. 둘째로, 그것은 오일 부식에 저항력이 있고, 전기적으로 격리될 수 있습니다. 다른 슬라이더 탄성체는 이용 가능합니다. 샤프트 슬리브와 중간 소편 사이의 슬라이딩은 큰 광선의와 각편차를 허락할 수 있습니다. 중앙에 특별한 충돌 설계는 지지한 역할을 하고 축상의 부하를 최소화하기 위해, 순간을 만곡시키지 않고 큰 각편차를 허락할 수 있습니다
그것은 단순 구조, 넓은 크기 범위, 작은 관성 모멘트, 편리한 사용과 편리한 육안 검사라는 유리한 입장에 있습니다. 최고 오일 부식 저항성과 전기 절연은 일탈에 의해 초래된 축상의 부하를 최소화합니다. 샤프트 슬리브와 중앙 사이의 슬라이딩은 큰 광선의와 각편차를 허락할 수 있습니다.
집회
1) 집회 동안 거친 부분을 제거하고 모든 부분을 청소하세요
2) 조립 동안 중앙에 2 용접 가이드 베어링 공의 심묵이 동일 면에 있고 허용 차이가 1를 초과하지 않을 것이라는 것을 보증합니다 '. 스플라인 부분은 자유로이 미끄러질 것이고 조인트가 유연하게 회전할 것입니다
3) 표면을 청소하세요. 플랜지 단부면과 단부면 키가 녹슬지 않는 그리스로 코팅된라는 것 제외하시오 그러면 나머지는 녹슬지 않는 프라이머로 솔질되고 그리고 나서 페인트 칠해지 (페인트가 허락되지 않습니다).
4) 정규적 주유. 그것은 높은 온도 조건 하에 일주일에 한번 그리고 하루 한 번 유가를 도입한다고 추천받습니다.
5) 교차하는 슬라이더 타입 차축 장치의 서비스 수명을 증가시키기 위해, 교대로 사용된 교차하는 샤프트 기록 잡지를 만들기 위해 매번 횡축 180 도를 조정하세요
제품 매개 변수
생산도면
생산 데이터 시트
| 모델 파라미터 | 공통 구멍 지름 d1,d2 | ΦD | Ｌ | LF | LP | Ｆ | Ｍ | 추진 토크를 강화하기 (N.M) |
| GHC-16X21 | 4,5,6,6.35 | 16 | 21 | 8.6 | 11.6 | 2.5 | M2.5 | 1 |
| GHC-16X30 | 4,5,6,6.35 | 16 | 30 | 13.1 | 11.6 | 3 | M2.5 | 1 |
| GHC-20X22 | 5,6,6.35,7,8 | 20 | 22 | 8.6 | 12.7 | 2.5 | M2.5 | 1 |
| GHC-20x33 | 5,6,6.35,7,8 | 20 | 33 | 14.1 | 12.7 | 3 | M2.5 | 1 |
| GHC-25x28 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 28 | 11.7 | 16.65 | 3 | M3 | 1.5 |
| GHC-25X39 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 39 | 17.2 | 16.65 | 4.2 | M3 | 1.5 |
| GHC-32X33 | 5,6,8,9,9.525,10,11,12.12.7,14,15,16 | 32 | 33 | 14 | 19.5 | 3 | M4 | 2.5 |
| GHC-32X45 | 5,6,8,9,9.525,10,11,12,12.7,14,15,16 | 32 | 45 | 20 | 19.5 | 4.5 | M4 | 2.5 |
| GHC-40X50 | 8,9,9.525,10,11,12,14,15,16,17,18,19 | 40 | 50 | 23 | 18.4 | 7 | M5 | 7 |
| GHC-45X46 | 8,9,9.525,10,11,12,14,15,16,17,18,19,20,22 | 45 | 46 | 21 | 18.4 | 7 | M5 | 7 |
| GHC-50X53 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 53 | 24 | 15 | 7.5 | M6 | 12 |
| GHC-50X58 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 58 | 26.5 | 17.5 | 8 | M6 | 12 |
| GHC-55X57 | 10,11,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 26 | 17.5 | 7.8 | M6 | 12 |
| GHC-63X71 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 33 | 24 | 10 | M8 | 20 |
| GHC-70X77 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 70 | 77 | 29.5 | 25 | 12 | M8 | 20 |
| 모델 파라미터 | 정격 토크 (N.M)* |
무방한 원형 (mm)* |
허용 처짐 각 (' )* |
무방한 축의 편차 (mm)* |
최대 속도 rpm |
정적 토셔널 강성도 (N.M/rad) |
관성 모멘트 (Kg.M2) |
샤프트 슬리브의 재료 | 유산탄의 재료 | 표면 처리 | 중량 (g) |
| GHC-16X21 | 0.7 | 0.8 | 3 | ±0.2 | 8500 | 30 | 5.5x10-7 | 높은 강도 알루니늄 합금 | Ｐ 6시 6분 | 산화 피막 처리 | 8 |
| GHC-16X30 | 0.7 | 0.8 | 3 | ±0.2 | 9000 | 30 | 5.9x10-7 | 12 | |||
| GHC-20X22 | 1.2 | 1.2 | 3 | ±0.2 | 6500 | 58 | 1.3x10-6 | 13 | |||
| GHC-20x33 | 1.2 | 1.2 | 3 | ±0.2 | 7000 | 58 | 1.5x10-6 | 19 | |||
| GHC-25X28 | 2 | 1.6 | 3 | ±0.2 | 5500 | 130 | 4.0x10-6 | 24 | |||
| GHC-25X39 | 22 | 1.6 | 3 | ±0.2 | 6000 | 130 | 4.5x10-6 | 35 | |||
| GHC-32X33 | 4.5 | 2 | 3 | ±0.2 | 4500 | 270 | 1.3x10-5 | 48 | |||
| GHC-32X45 | 4.5 | 2 | 3 | ±0.2 | 4800 | 270 | 1.5x10-5 | 67 | |||
| GHC-40X50 | 9 | 2.4 | 3 | ±0.2 | 3600 | 520 | 4.2x10-5 | 114 | |||
| GHC-45X46 | 12 | 2.5 | 3 | ±0.2 | 3500 | 800 | 4.5x10-5 | 140 | |||
| GHC-50X53 | 19 | 2.6 | 3 | ±0.2 | 3000 | 800 | 1.0x10-4 | 190 | |||
| GHC-50X58 | 19 | 3 | 3 | ±0.2 | 3000 | 800 | 1.1x10-4 | 215 | |||
| GHC-55X57 | 25 | 3.2 | 3 | ±0.2 | 3000 | 900 | 1.3x10-5 | 260 | |||
| GHC-63X71 | 33 | 3 | 3 | ±0.2 | 2550 | 1200 | 3.5x10-4 | 455 | |||
| GHC-70X77 | 56 | 3.5 | 3 | ±0.2 | 2500 | 1260 | 4.1x10-5 | 520 |
