제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO 9001
모델 번호: GHC 20*22
지불과 운송 용어
최소 주문 수량: 협상
가격: Negotiation
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 5-7 일로 일합니다
지불 조건: 웨스턴 유니온, 머니그램, L/C (신용장), 인수 인도, D/P (지급도 조건)인 전신환
공급 능력: 한달에 10000
이름: |
올덤 축 이음 |
재료: |
알루미늄강 |
내경: |
16-70mm |
모델: |
GHC 시리즈 |
구조: |
올덤 클램프식 |
보증: |
12개월 |
표면 처리: |
양극 산화 처리 |
탄력적이거나 엄격합니다: |
탄력적입니다 |
이름: |
올덤 축 이음 |
재료: |
알루미늄강 |
내경: |
16-70mm |
모델: |
GHC 시리즈 |
구조: |
올덤 클램프식 |
보증: |
12개월 |
표면 처리: |
양극 산화 처리 |
탄력적이거나 엄격합니다: |
탄력적입니다 |

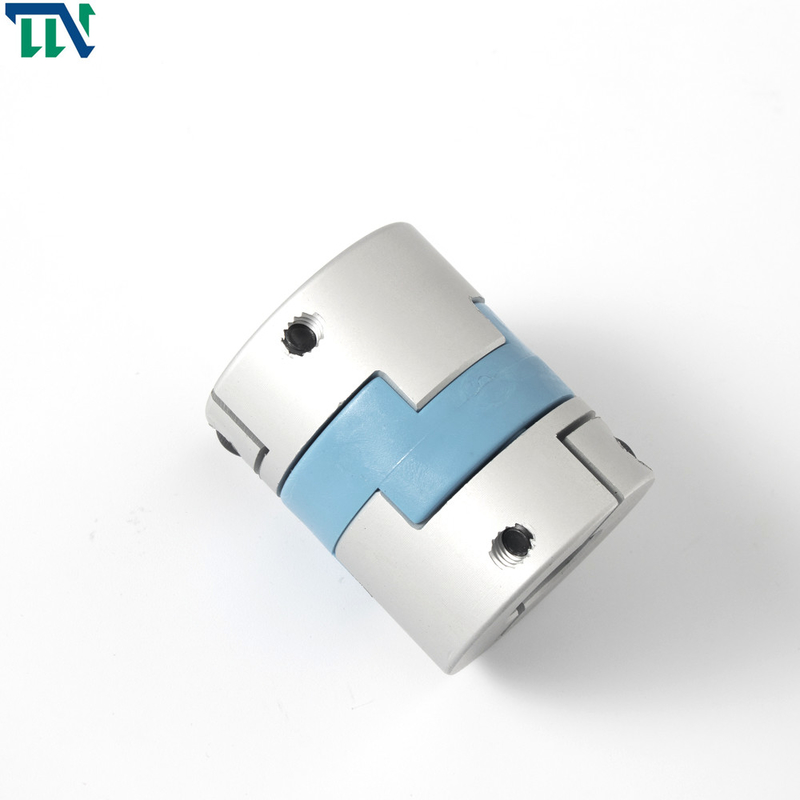

메커니즘을 위한 샤프트 크로스 슬라이더 결합을 고정시키는 GHC 32X45 탄력적 올덤
상품 소개
올덤 타입 축 이음은 샤프트 주위에 고르게 고정시키고 피해를 입힐 수 있는 샤프트 없는 고정된 스크류 커플링 보다 더 큰 보유를 제공하도록 설계됩니다. 확보하기 위한 클램핑 나사를 그리고 나서 강화하세요. 이것들은 올덤 커플링입니다. 우리는 모든 종류의 축 이음을 생산하는 제품입니다. 주문 제작된 결합은 또한 받아들일 수 있습니다.
그것의 형태는 설치하도록 가볍고 편리하며, 그것이 기업의 처리와 생산을 위해 시간을 아낍니다. 둘째로, 그것은 오일 부식에 저항력이 있고, 전기적으로 격리될 수 있습니다. 다른 슬라이더 탄성체는 이용 가능합니다. 샤프트 슬리브와 중간 소편 사이의 슬라이딩은 큰 광선의와 각편차를 허락할 수 있습니다. 중앙에 특별한 충돌 설계는 지지한 역할을 하고 축상의 부하를 최소화하기 위해, 순간을 만곡시키지 않고 큰 각편차를 허락할 수 있습니다
올덤 커플링의 장점 :
무엇보다도, 그것의 형태는 설치하도록 가볍고 쉬우며, 그것이 기업의 처리와 생산을 위해 시간을 아낍니다. 둘째로, 그것은 오일 부식에 저항력이 있고, 전기적으로 격리될 수 있습니다. 다른 슬라이더 탄성체는 이용 가능합니다. 부싱과 중간피스 사이의 슬라이딩은 큰 광선의와 각편차를 허용할 수 있습니다. 각도 편향은 휨 모멘트를 발생시키지 않아서, 축상의 부하가 최소화됩니다.
둘째로, 구조는 단순하고, 크기 범위가 넓고, 관성 모멘트가 작고, 활용이 편리하며,와 그것이 육안 검사에게 편리합니다. 슈피리어 오일 부식 저항성과 전기 절연은 정렬 불량에 의해 초래된 축상의 부하를 최소화하고 부싱과 중앙 사이의 슬라이딩이 큰 광선의와 각도 정렬 오류를 허용할 수 있습니다.
다른 결합과 비교해서 무엇보다도 그것의 모양 보기는 특히 점등되고 이 그런 종류가 가장 이목을 끌고 중간에 크로스 슬라이더가 당신이 선택하기 위한 다른 색을 가지고 있고 그것이 또한 설치하기 쉽습니다. 그것은 성가시지 않습니다. 가장 큰 것은 그것이 정비를 구할 수 있고 동시에, 그것이 또한 전기, 오염 방지와 부식 방지로부터 격리될 수 있다는 것이고 그것의 서비스 수명이 상대적으로 깁니다. 그것은 매우 경제적이고 적당한 결합입니다
더 많은 정보를 원하면 우리와 연락하기 위해 환영하세요!
제품 매개 변수
생산도면
생산 데이터 시트
| 모델 파라미터 | 공통 구멍 지름 d1,d2 | ΦD | Ｌ | LF | LP | Ｆ | Ｍ | 추진 토크를 강화하기 (N.M) |
| GHC-16X21 | 4,5,6,6.35 | 16 | 21 | 8.6 | 11.6 | 2.5 | M2.5 | 1 |
| GHC-16X30 | 4,5,6,6.35 | 16 | 30 | 13.1 | 11.6 | 3 | M2.5 | 1 |
| GHC-20X22 | 5,6,6.35,7,8 | 20 | 22 | 8.6 | 12.7 | 2.5 | M2.5 | 1 |
| GHC-20x33 | 5,6,6.35,7,8 | 20 | 33 | 14.1 | 12.7 | 3 | M2.5 | 1 |
| GHC-25x28 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 28 | 11.7 | 16.65 | 3 | M3 | 1.5 |
| GHC-25X39 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 39 | 17.2 | 16.65 | 4.2 | M3 | 1.5 |
| GHC-32X33 | 5,6,8,9,9.525,10,11,12.12.7,14,15,16 | 32 | 33 | 14 | 19.5 | 3 | M4 | 2.5 |
| GHC-32X45 | 5,6,8,9,9.525,10,11,12,12.7,14,15,16 | 32 | 45 | 20 | 19.5 | 4.5 | M4 | 2.5 |
| GHC-40X50 | 8,9,9.525,10,11,12,14,15,16,17,18,19 | 40 | 50 | 23 | 18.4 | 7 | M5 | 7 |
| GHC-45X46 | 8,9,9.525,10,11,12,14,15,16,17,18,19,20,22 | 45 | 46 | 21 | 18.4 | 7 | M5 | 7 |
| GHC-50X53 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 53 | 24 | 15 | 7.5 | M6 | 12 |
| GHC-50X58 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 58 | 26.5 | 17.5 | 8 | M6 | 12 |
| GHC-55X57 | 10,11,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 26 | 17.5 | 7.8 | M6 | 12 |
| GHC-63X71 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 33 | 24 | 10 | M8 | 20 |
| GHC-70X77 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 70 | 77 | 29.5 | 25 | 12 | M8 | 20 |
| 모델 파라미터 | 정격 토크 (N.M)* |
무방한 원형 (mm)* |
허용 처짐 각 (' )* |
무방한 축의 편차 (mm)* |
최대 속도 rpm |
정적 토셔널 강성도 (N.M/rad) |
관성 모멘트 (Kg.M2) |
샤프트 슬리브의 재료 | 유산탄의 재료 | 표면 처리 | 중량 (g) |
| GHC-16X21 | 0.7 | 0.8 | 3 | ±0.2 | 8500 | 30 | 5.5x10-7 | 높은 강도 알루니늄 합금 | Ｐ 6시 6분 | 산화 피막 처리 | 8 |
| GHC-16X30 | 0.7 | 0.8 | 3 | ±0.2 | 9000 | 30 | 5.9x10-7 | 12 | |||
| GHC-20X22 | 1.2 | 1.2 | 3 | ±0.2 | 6500 | 58 | 1.3x10-6 | 13 | |||
| GHC-20x33 | 1.2 | 1.2 | 3 | ±0.2 | 7000 | 58 | 1.5x10-6 | 19 | |||
| GHC-25X28 | 2 | 1.6 | 3 | ±0.2 | 5500 | 130 | 4.0x10-6 | 24 | |||
| GHC-25X39 | 22 | 1.6 | 3 | ±0.2 | 6000 | 130 | 4.5x10-6 | 35 | |||
| GHC-32X33 | 4.5 | 2 | 3 | ±0.2 | 4500 | 270 | 1.3x10-5 | 48 | |||
| GHC-32X45 | 4.5 | 2 | 3 | ±0.2 | 4800 | 270 | 1.5x10-5 | 67 | |||
| GHC-40X50 | 9 | 2.4 | 3 | ±0.2 | 3600 | 520 | 4.2x10-5 | 114 | |||
| GHC-45X46 | 12 | 2.5 | 3 | ±0.2 | 3500 | 800 | 4.5x10-5 | 140 | |||
| GHC-50X53 | 19 | 2.6 | 3 | ±0.2 | 3000 | 800 | 1.0x10-4 | 190 | |||
| GHC-50X58 | 19 | 3 | 3 | ±0.2 | 3000 | 800 | 1.1x10-4 | 215 | |||
| GHC-55X57 | 25 | 3.2 | 3 | ±0.2 | 3000 | 900 | 1.3x10-5 | 260 | |||
| GHC-63X71 | 33 | 3 | 3 | ±0.2 | 2550 | 1200 | 3.5x10-4 | 455 | |||
| GHC-70X77 | 56 | 3.5 | 3 | ±0.2 | 2500 | 1260 | 4.1x10-5 | 520 |
