제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO9001-2005
모델 번호: GH 50*38
지불과 운송 용어
최소 주문 수량: 협상
가격: Negotiation
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 5-7 일로 일합니다
지불 조건: 웨스턴 유니온, 머니그램, L/C (신용장), 인수 인도, D/P (지급도 조건)인 전신환
공급 능력: 한달에 10000
이름: |
올덤 축 이음 |
재료: |
알루미늄강 |
내경: |
16-70mm |
모델: |
gh 시리즈 |
구조: |
올덤 축 이음 |
보증: |
12개월 |
표면 처리: |
양극 산화 처리 |
탄력적이거나 엄격합니다: |
탄력적입니다 |
이름: |
올덤 축 이음 |
재료: |
알루미늄강 |
내경: |
16-70mm |
모델: |
gh 시리즈 |
구조: |
올덤 축 이음 |
보증: |
12개월 |
표면 처리: |
양극 산화 처리 |
탄력적이거나 엄격합니다: |
탄력적입니다 |

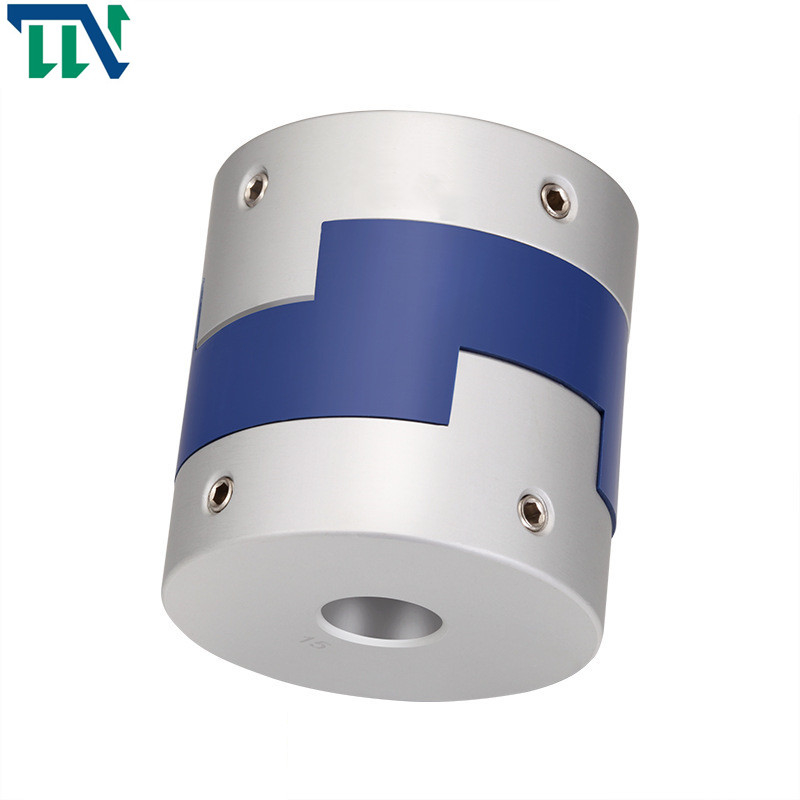

메커니즘 접합부를 위한 GH 20*25 M3 올덤 타입 축 이음
제품 매개 변수
생산 데이터 시트
| 모델 파라미터 | 공통 구멍 지름 d1,d2 | ΦD | Ｌ | LF | LP | Ｆ | Ｍ | 추진 토크를 강화하기 (N.M) |
| GH-16X18 | 4,5,6,6.35,7,8 | 16 | 18 | 7.1 | 11.6 | 3.55 | M3 | 0.7 |
| GH-20X25 | 5,6,6.35,7,8,9,9.525 | 20 | 25 | 9.1 | 12.7 | 4.55 | M4 | 1.7 |
| GH-25X28 | 5,6,6.35,8,9,9.525,10,11,12,14 | 25 | 28 | 11.7 | 16.65 | 5.58 | M4 | 1.7 |
| GH-32x33 | 5,6,8,9,9.525,10,11,12,12.7,14,15,16 | 32 | 33 | 14 | 19.5 | 7 | M4 | 1.7 |
| GH-40X35 | 8,9,9.525,10,11,12,12.7,14,14,16,17,18,19,20 | 40 | 35 | 15.5 | 18.4 | 7.75 | M4 | 1.7 |
| GH-45X46 | 8,9,9.525,10,11,12.7,14,15,16,17,18,19,20,22 | 45 | 46 | 21.5 | 18.4 | 9 | M5 | 4 |
| GH-50X38 | 10,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 38 | 16.5 | 15 | 8.25 | M5 | 4 |
| GH-55X57 | 10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 27 | 17.5 | 10.5 | M5 | 4 |
| GH-63X47 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 47 | 21 | 17.5 | 10.5 | M6 | 8.4 |
| GH-70X77 | 16,17,18,19,20,22,24,25,28,30,32,38,40 | 70 | 77 | 36.5 | 25 | 13.5 | M8 | 10.5 |
| 모델 파라미터 | 정격 토크 (N.M)* |
무방한 원형 (mm)* |
허용 처짐 각 (' )* |
무방한 축의 편차 (mm)* |
최대 속도 rpm |
정적 토셔널 강성도 (N.M/rad) |
관성 모멘트 (Kg.M2) |
샤프트 슬리브의 재료 | 유산탄의 재료 | 표면 처리 | 중량 (g) |
| GH-16X18 | 0.7 | 0.8 | 3 | ±0.2 | 9000 | 30 | 3.3x10-7 | 높은 강도 알루니늄 합금 | Ｐ 6시 6분 | 산화 피막 처리 | 6 |
| GH-20X25 | 1.2 | 1.2 | 3 | ±0.2 | 7000 | 58 | 1.1x10-6 | 18 | |||
| GH-25X28 | 2 | 1.6 | 3 | ±0.2 | 6000 | 130 | 3.1x10-6 | 25 | |||
| GH-32x33 | 4.5 | 2 | 3 | ±0.2 | 4800 | 270 | 9.6x10-6 | 44 | |||
| GH-40X35 | 9 | 2.4 | 3 | ±0.2 | 3600 | 520 | 2.3x10-5 | 81 | |||
| GH-45X46 | 12 | 2.8 | 3 | ±0.2 | 3500 | 560 | 3.8x10-5 | 136 | |||
| GH-50X38 | 19 | 2.6 | 3 | ±0.2 | 3000 | 800 | 1.8x10-4 | 142 | |||
| GH-55X57 | 22 | 3.3 | 3 | ±0.2 | 2800 | 795 | 8.0x10-4 | 255 | |||
| GH-63X47 | 19 | 3 | 3 | ±0.2 | 2500 | 1200 | 8.3x10-4 | 320 | |||
| GH-70X77 | 56 | 3.8 | 3 | ±0.2 | 2500 | 1260 | 3.9x10-4 | 445 |
상품 소개
크로스 슬라이더 결합의 원리로 일하는 것 : 2 샤프트는 리밍 홀과 볼트에 의해 제휴되고 토크가 볼트 봉의 압축과 전단기로 전해집니다 ; 한 커플링 반쪽 위의 어깨는 다른 커플링 반쪽에 홈으로 정렬됩니다. 2 반쪽 커플링을 연결시키는 볼트는 등급과 비의 보통 볼트일 수 있고 토크가 2 반쪽 커플링의 접속면의 마찰 모멘트까지 전해집니다. 일반적으로, 45 강철은 사용됩니다. 표면 열처리 뒤에, 그것의 견고성은 어느 정도까지 향상됩니다. 그러나, 약간의 제조사들이 개별적으로 Q275 철강을 사용하여서 열처리는 요구되지 않습니다.
올덤 타입 축 이음은 샤프트 주위에 고르게 고정시키고 피해를 입힐 수 있는 샤프트 없는 고정된 스크류 커플링 보다 더 큰 보유를 제공하도록 설계됩니다. 확보하기 위한 클램핑 나사를 그리고 나서 강화하세요. 이것들은 올덤 커플링입니다
무엇보다도, 그것의 형태는 설치하도록 가볍고 편리하며, 그것이 기업의 처리와 생산을 위해 시간을 아낍니다. 둘째로, 그것은 오일 부식에 저항력이 있고, 전기적으로 격리될 수 있습니다. 다른 슬라이더 탄성체는 이용 가능합니다. 샤프트 슬리브와 중간 소편 사이의 슬라이딩은 큰 광선의와 각편차를 허락할 수 있습니다. 중앙에 특별한 충돌 설계는 지지한 역할을 하고 축상의 부하를 최소화하기 위해, 휨 모멘트 없이 큰 각편차를 허락할 수 있습니다.
둘째로, 그것은 단순 구조, 넓은 크기 범위, 작은 관성 모멘트, 편리한 사용과 편리한 육안 검사라는 유리한 입장에 있습니다. 최고 오일 부식 저항성과 전기 절연은 일탈에 의해 초래된 축상의 부하를 최소화합니다. 샤프트 슬리브와 중앙 사이의 슬라이딩은 큰 광선의와 각편차를 허락할 수 있습니다.
