제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO 9001
모델 번호: GHC 32*45
지불과 운송 용어
최소 주문 수량: 협상
가격: Negotiation
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 5-7 일로 일합니다
지불 조건: 웨스턴 유니온, 머니그램, L/C (신용장), 인수 인도, D/P (지급도 조건)인 전신환
공급 능력: 한달에 10000
이름: |
올덤 축 이음 |
재료: |
알루미늄강 |
내경: |
16-70mm |
모델: |
GHC 시리즈 |
구조: |
올덤 클램프식 |
보증: |
12개월 |
표면 처리: |
양극 산화 처리 |
탄력적이거나 엄격합니다: |
탄력적입니다 |
이름: |
올덤 축 이음 |
재료: |
알루미늄강 |
내경: |
16-70mm |
모델: |
GHC 시리즈 |
구조: |
올덤 클램프식 |
보증: |
12개월 |
표면 처리: |
양극 산화 처리 |
탄력적이거나 엄격합니다: |
탄력적입니다 |

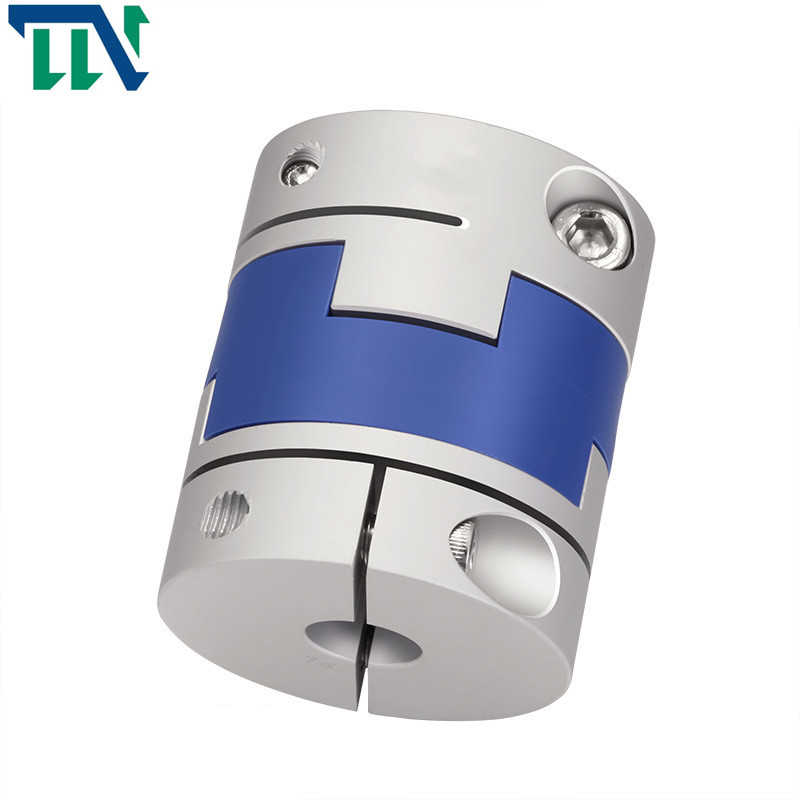

메커니즘을 위한 샤프트 크로스 슬라이더 결합을 고정시키는 GHC 32X45 탄력적 올덤
제품 매개 변수
생산도면
생산 데이터 시트
| 모델 파라미터 | 공통 구멍 지름 d1,d2 | ΦD | Ｌ | LF | LP | Ｆ | Ｍ | 추진 토크를 강화하기 (N.M) |
| GHC-16X21 | 4,5,6,6.35 | 16 | 21 | 8.6 | 11.6 | 2.5 | M2.5 | 1 |
| GHC-16X30 | 4,5,6,6.35 | 16 | 30 | 13.1 | 11.6 | 3 | M2.5 | 1 |
| GHC-20X22 | 5,6,6.35,7,8 | 20 | 22 | 8.6 | 12.7 | 2.5 | M2.5 | 1 |
| GHC-20x33 | 5,6,6.35,7,8 | 20 | 33 | 14.1 | 12.7 | 3 | M2.5 | 1 |
| GHC-25x28 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 28 | 11.7 | 16.65 | 3 | M3 | 1.5 |
| GHC-25X39 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 39 | 17.2 | 16.65 | 4.2 | M3 | 1.5 |
| GHC-32X33 | 5,6,8,9,9.525,10,11,12.12.7,14,15,16 | 32 | 33 | 14 | 19.5 | 3 | M4 | 2.5 |
| GHC-32X45 | 5,6,8,9,9.525,10,11,12,12.7,14,15,16 | 32 | 45 | 20 | 19.5 | 4.5 | M4 | 2.5 |
| GHC-40X50 | 8,9,9.525,10,11,12,14,15,16,17,18,19 | 40 | 50 | 23 | 18.4 | 7 | M5 | 7 |
| GHC-45X46 | 8,9,9.525,10,11,12,14,15,16,17,18,19,20,22 | 45 | 46 | 21 | 18.4 | 7 | M5 | 7 |
| GHC-50X53 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 53 | 24 | 15 | 7.5 | M6 | 12 |
| GHC-50X58 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 58 | 26.5 | 17.5 | 8 | M6 | 12 |
| GHC-55X57 | 10,11,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 26 | 17.5 | 7.8 | M6 | 12 |
| GHC-63X71 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 33 | 24 | 10 | M8 | 20 |
| GHC-70X77 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 70 | 77 | 29.5 | 25 | 12 | M8 | 20 |
| 모델 파라미터 | 정격 토크 (N.M)* |
무방한 원형 (mm)* |
허용 처짐 각 (' )* |
무방한 축의 편차 (mm)* |
최대 속도 rpm |
정적 토셔널 강성도 (N.M/rad) |
관성 모멘트 (Kg.M2) |
샤프트 슬리브의 재료 | 유산탄의 재료 | 표면 처리 | 중량 (g) |
| GHC-16X21 | 0.7 | 0.8 | 3 | ±0.2 | 8500 | 30 | 5.5x10-7 | 높은 강도 알루니늄 합금 | Ｐ 6시 6분 | 산화 피막 처리 | 8 |
| GHC-16X30 | 0.7 | 0.8 | 3 | ±0.2 | 9000 | 30 | 5.9x10-7 | 12 | |||
| GHC-20X22 | 1.2 | 1.2 | 3 | ±0.2 | 6500 | 58 | 1.3x10-6 | 13 | |||
| GHC-20x33 | 1.2 | 1.2 | 3 | ±0.2 | 7000 | 58 | 1.5x10-6 | 19 | |||
| GHC-25X28 | 2 | 1.6 | 3 | ±0.2 | 5500 | 130 | 4.0x10-6 | 24 | |||
| GHC-25X39 | 22 | 1.6 | 3 | ±0.2 | 6000 | 130 | 4.5x10-6 | 35 | |||
| GHC-32X33 | 4.5 | 2 | 3 | ±0.2 | 4500 | 270 | 1.3x10-5 | 48 | |||
| GHC-32X45 | 4.5 | 2 | 3 | ±0.2 | 4800 | 270 | 1.5x10-5 | 67 | |||
| GHC-40X50 | 9 | 2.4 | 3 | ±0.2 | 3600 | 520 | 4.2x10-5 | 114 | |||
| GHC-45X46 | 12 | 2.5 | 3 | ±0.2 | 3500 | 800 | 4.5x10-5 | 140 | |||
| GHC-50X53 | 19 | 2.6 | 3 | ±0.2 | 3000 | 800 | 1.0x10-4 | 190 | |||
| GHC-50X58 | 19 | 3 | 3 | ±0.2 | 3000 | 800 | 1.1x10-4 | 215 | |||
| GHC-55X57 | 25 | 3.2 | 3 | ±0.2 | 3000 | 900 | 1.3x10-5 | 260 | |||
| GHC-63X71 | 33 | 3 | 3 | ±0.2 | 2550 | 1200 | 3.5x10-4 | 455 | |||
| GHC-70X77 | 56 | 3.5 | 3 | ±0.2 | 2500 | 1260 | 4.1x10-5 | 520 |
상품 소개
올덤 타입 축 이음은 샤프트 주위에 고르게 고정시키고 피해를 입힐 수 있는 샤프트 없는 고정된 스크류 커플링 보다 더 큰 보유를 제공하도록 설계됩니다. 확보하기 위한 클램핑 나사를 그리고 나서 강화하세요. 이것들은 올덤 커플링입니다. 우리는 모든 종류의 축 이음을 생산하는 제품입니다. 주문 제작된 결합은 또한 받아들일 수 있습니다.
그것의 형태는 설치하도록 가볍고 편리하며, 그것이 기업의 처리와 생산을 위해 시간을 아낍니다. 둘째로, 그것은 오일 부식에 저항력이 있고, 전기적으로 격리될 수 있습니다. 다른 슬라이더 탄성체는 이용 가능합니다. 샤프트 슬리브와 중간 소편 사이의 슬라이딩은 큰 광선의와 각편차를 허락할 수 있습니다. 중앙에 특별한 충돌 설계는 지지한 역할을 하고 축상의 부하를 최소화하기 위해, 순간을 만곡시키지 않고 큰 각편차를 허락할 수 있습니다
크로스 슬라이더 결합의 원리로 일하는 것 : 2 샤프트는 리밍 홀과 볼트에 의해 제휴되고 토크가 볼트 봉의 압축과 전단기로 전해집니다 ; 한 커플링 반쪽 위의 어깨는 다른 커플링 반쪽에 홈으로 정렬됩니다. 2 반쪽 커플링을 연결시키는 볼트는 등급과 비의 보통 볼트일 수 있고 토크가 2 반쪽 커플링의 접속면의 마찰 모멘트까지 전해집니다. 일반적으로, 45 강철은 사용됩니다. 표면 열처리 뒤에, 그것의 견고성은 어느 정도까지 향상됩니다. 그러나, 약간의 제조사들이 개별적으로 Q275 철강을 사용하여서 열처리는 요구되지 않습니다. 2번 결합과 중간 플레이트는 결합됩니다. 비록 어떤 상대 회전이 없지만, 구동축은 가동 효율을 보증하기 위해 종동축과 같은 속도에서 작동합니다. 크로스 슬라이더 결합은 타코미터, 부호기, 스크루 로드와 산업용 기계류와 같은 많은 경우에 적합합니다
더 많은 정보에 우리와 연락하기 위해 환영하세요!
