제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO-9001
모델 번호: GWTS 시리즈
지불과 운송 용어
최소 주문 수량: 1 PC
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 5-7 일로 일합니다
지불 조건: 웨스턴 유니온, 머니그램, L/C (신용장), 인수 인도, D/P (지급도 조건)인 전신환
공급 능력: 한달에 10000
모델: |

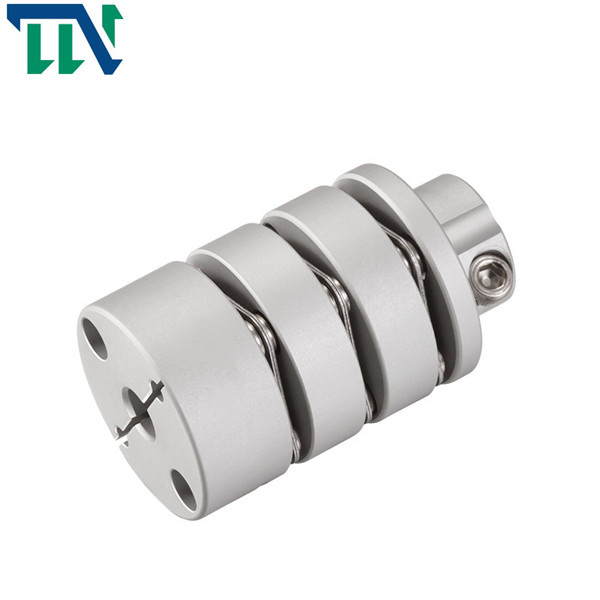

GS 단일의 다이어프램 세트 스크류 커플링 |
재료: |
알루미늄 합금 |
구조: |
진동판 스크류 커플링 |
구멍 내경: |
4-38mm |
보증: |
12개월 |
외부 직경: |
16-65mm |
탄성체 마테리아: |
PA66 |
표면 처리: |
양극 산화 처리 |
모델: |
GS 단일의 다이어프램 세트 스크류 커플링 |
재료: |
알루미늄 합금 |
구조: |
진동판 스크류 커플링 |
구멍 내경: |
4-38mm |
보증: |
12개월 |
외부 직경: |
16-65mm |
탄성체 마테리아: |
PA66 |
표면 처리: |
양극 산화 처리 |
제품 특징
진동판 결합은 고온, 고속도와 부식 매질 근무 조건에서 축계 전송에 적합하고 석유 기계류의 물 펌프 (특히 고전력, 케미컬 펌프), 팬들, 압축기, 수력 기계가 기계류와 섬유 기계, 화학 기계류, 채탄기, 야금술 기계류, 항공 (헬리콥터), 해군 고속 동력 전달 장치, 증기 터빈, 피스톤력 기계적 전송 시스템, 무한궤도 차량과 발전기 세트 고속, 고전력 기계적 전송 시스템을 출력할 때, 나중에 고속 전송에 적용된 동적 평형을 통하여 샤프팅이 더 일반적이었다는 것을 그와 같습니다.
기어 커플링과 비교해서, 진동판 결합은 어떤 상대적 슬라이딩도 가지고 있지 않고, 주유, 봉합을 필요로 하고 아니오 노이즈를 내지 않고, 근본적으로 유지를 필요로 하지 않고, 제조하기 쉽고 부분적으로 기어 커플링을 대체할 수 있습니다. 진동판 결합은 넓게 세계에서 산업 국가에서 사용되었습니다. 우리나라에서, 기계 산업 기준은 새로운 산업 기준에 공식화되고 변경되었습니다 : 토크 사이의 JB/T 9147-1999 (ZB/T J19022-90을 대체하 ) 결합 관계.
>High 토크 강성이 정확하게 샤프트의 회전을 제어할 수 있고고 정밀도 제어를 수행할 수 있습니다
>The 늘어진 디자인은 더 효과적으로 광선이고 각을 이루고 굴대 일탈을 충족시킬 수 있습니다
서보 기구에 의하고 스테핑 모터를 위한 >Designed
정부 회전을 위해 일반적인 샤프트와 슬리브 접속 사이의 >No 격차
고속 동작에 적합한 >Low 불활동
>The 다이아는 우수한 내피로성과 스프링 강철로 만들어집니다
스크루를 고정시키는 >Fastening 방법
제품 매개 변수
| 모델 파라미터 | 공통 보어 지름 d1 | 공통 보어 지름 d2 | ΦD | ΦN | Ｌ | LF1 | LF | Ｓ | LP | d3 | Ｍ | 추진 토크를 강화하기 (N.M) |
||
| 가장 작습니다 | 최대 | 가장 작습니다 | 최대 | |||||||||||
| GWTS-34x55.9 | 5 | 12 | 5 | 15 | 34 | 21.6 | 55.9 | 12.15 | 14.25 | 3.5 | 9.5 | Φ16 | M3 | 1.5 |
| GWTS-39x65.9 | 6 | 15 | 6 | 19 | 39 | 25 | 65.9 | 15.15 | 14.9 | 4.5 | 11.15 | Φ19 | M4 | 2.5 |
| GWTS-44x65.9 | 6 | 18 | 6 | 22 | 44 | 29.6 | 65.9 | 15.15 | 14.9 | 4.5 | 11.15 | Φ22.5 | M4 | 2.5 |
| GWTS-56x83.1 | 8 | 24 | 8 | 32 | 56 | 38 | 83.1 | 19.9 | 19.75 | 5.5 | 13.45 | Φ32.5 | M5 | 7 |
| GWTS-68x97.6 | 10 | 30 | 10 | 38 | 68 | 46 | 97.6 | 24 | 23.35 | 6.3 | 15.65 | Φ38.3 | M6 | 12 |
| GWTS-82x128.1 | 16 | 38 | 16 | 45 | 82 | 56 | 128.1 | 30.15 | 30 | 8 | 21.95 | Φ45 | M8 | 20 |
| 모델 파라미터 | 정격 토크 (N.M)* |
무방한 원형 (mm)* |
허용 처짐 각 (' )* |
무방한 축의 편차 (mm)* |
최대 속도 rpm |
정적 토셔널 강성도 (N.M/rad) |
관성 모멘트 (Kg.M2) |
샤프트 슬리브의 재료 | 유산탄의 재료 | 표면 처리 | 중량 (g) |
| GWTS-34x55.9 | 3 | 0.02 | 1 | ±0.20 | 10000 | 2000 | 6.01x10-5 | 높은 강도 알루니늄 합금 | Ｓ Ｕ Ｓ 3 0 4 스프링 강철 | 산화 피막 처리 | 78 |
| GWTS-39x65.9 | 6 | 0.02 | 1 | ±0.25 | 10000 | 4500 | 1.49x10-5 | 140 | |||
| GWTS-44x65.9 | 9 | 0.02 | 1 | ±0.30 | 10000 | 5200 | 2.25x10-5 | 184 | |||
| GWTS-56x83.1 | 25 | 0.02 | 1 | ±0.40 | 10000 | 11000 | 7.23x10-5 | 355 | |||
| GWTS-68x97.6 | 60 | 0.02 | 1 | ±0.45 | 10000 | 19000 | 2.02x10-4 | 620 | |||
| GWTS-82x128.1 | 100 | 0.02 | 1 | ±0.55 | 10000 | 22000 | 5.95x10-4 | 1200 |
