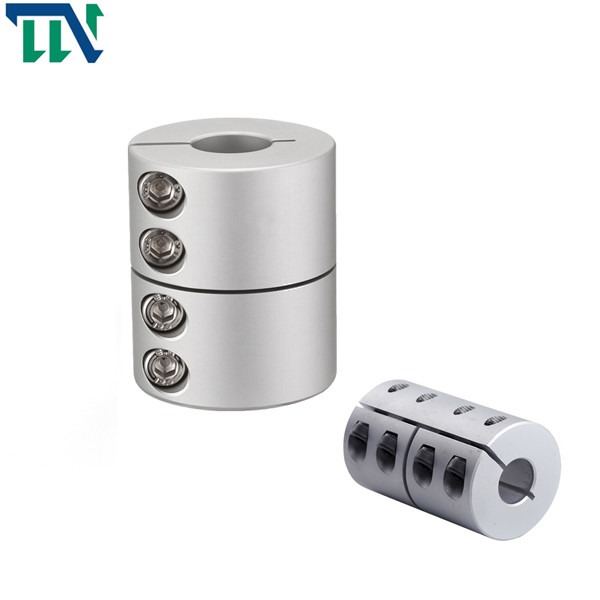

측정을 고토크와 결부시키는 엄격한 클램핑 알루미늄 합금 샤프트
제품 특징
플랜지된 결합은 고정 커플링이며, 그것이 보통 편편한 키와 2 샤프트에 2 반쪽 커플링과 플랜지를 연결하고, 이동을 전하기 위해 1 안으로 2 반쪽 커플링을 연결시키기 위해 그리고 나서 볼트를 사용하는 것 입니다. 그리고 토크. 이런 종류의 결합은 두가지 주요 구조적인 형태를 가지고 있습니다 : 1. 2 샤프트의 정렬을 달성하기 위해 볼트를 사용하기 위한 힌지 홀에 의존하고 구축에 견디기 위해 볼트 봉에 의존하고 토크를 전하기 위해 가위질하기 ; 2. 그 어깨에 반결합에 의존하는 것 다른 커플링 반쪽에 홈과 일직선으로 정렬됩니다. 2 반쪽 커플링을 연결시키는 볼트는 등급 여관의 보통 볼트를 사용할 수 있고 토크가 2 반쪽 커플링의 접속면의 마찰 토오크로 전해집니다.
플래지 이음의 소재는 그레이 캐스트 아이언 또는 탄소강일 수 있고 주강 또는 단조강이 무거운 짐을 위해 또는 주변장치 속도가 30 초당 미터보다 더 클 때 사용될 것입니다. 플래지 이음은 2 샤프트의 중립에 높은 요건을 가지고 있습니다. 거기가 2 샤프트 사이에 상대 변위가 있을 때, 추가적 로드는 부분에서 야기되고 근무 조건이 악화될 것입니다. 이것은 그것의 주요 불이익입니다. 그러나, 단순 구조, 저비용과 큰 토르크 전송 때문에 회전 속도가 낮을 때, 거기는 어떤 영향도 있지 않고 샤프트의 강성이 큽니다
>Integrated 구조, 고강도 알루니늄 합금 소재의 전반적인 사용
>High 토크, 고강도
>The 리지드 타입은 근본적으로 원형을 허락하지 않고 따라서 그것이 완전히 사용에서 조정되어야 합니다
고정 나사 스크루의 >Fastening 방법
제품 매개 변수
| 모델 파라미터 | 공통 구멍 지름 d1,d2 | ΦD | Ｌ | Ｆ | Ｍ | 추진 토크를 강화하기 (N.M) |
| GNC-16x16 | 3,4,5,6,6.35,7,8 | 16 | 16 | 3.75 | M2.5 | 1 |
| GNC-16x24 | 3,4,5,6,6.35,7,8 | 16 | 24 | 3.75 | M2.5 | 1 |
| GNC-20x20 | 4,5,6,6.35,7,8,9,9.525,10 | 20 | 20 | 3.75 | M2.5 | 1 |
| GNC-20x30 | 4,5,6,6.35,7,8,9,9.525,10 | 20 | 30 | 3.75 | M2.5 | 1 |
| GNC-25x25 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 25 | 6 | M3 | 1.5 |
| GNC-25x36 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 36 | 6 | M3 | 1.5 |
| GNC-28.5x38 | 6,6.35,7,8,9,9.525,10,12,12.7,14 | 28.5 | 38 | 7.8 | M4 | 2.5 |
| GNC-32x32 | 6,6.35,7,8,9,9.525,10,12,12.7,14,15,16 | 32 | 32 | 7 | M4 | 2.5 |
| GNC-32x41 | 6,6.35,7,8,9,9.525,10,12,12.7,14,15,16 | 32 | 41 | 7.75 | M4 | 2.5 |
| GNC-40x44 | 8,9,9.525,10,11,12,12.7,14,15,15,17,18,19,20 | 40 | 44 | 10.5 | M5 | 7 |
| GNC-40x52 | 8,9,9.525,10,11,12,12.7,14,15,15,17,18,19,20 | 40 | 52 | 10.5 | M5 | 7 |
| GNC-50x55 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 12 |
| GNC-50x66 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 16 | M6 | 12 |
| GNC-63x71 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35 | 63 | 71 | 16.5 | M6 | 12 |
| 모델 파라미터 | 정격 토크 (N.M)* |
무방한 원형 (mm)* |
허용 처짐 각 (' )* |
무방한 축의 편차 (mm)* |
최대 속도 rpm |
관성 모멘트 (Kg.M2) |
샤프트 슬리브의 재료 | 표면 처리 | 중량 (g) |
| GNC-16x16 | 5 | - | - | - | 1000 | 2.9x10-7 | 높은 강도 알루니늄 합금 | 산화 피막 처리 | 7 |
| GNC-16x24 | 5 | - | - | - | 9400 | 2.9x10-7 | 13 | ||
| GNC-20x20 | 10 | - | - | - | 7500 | 8.6x10-6 | 15 | ||
| GNC-20x30 | 10 | - | - | - | 7500 | 8.6x10-6 | 25 | ||
| GNC-25x25 | 12 | - | - | - | 6000 | 2.7x10-6 | 29 | ||
| GNC-25x36 | 12 | - | - | - | 6000 | 2.7x10-6 | 43 | ||
| GNC-28.5x38 | 14 | - | - | - | 5500 | 2.5x10-6 | 48 | ||
| GNC-32x32 | 15 | - | - | - | 4700 | 7.1x10-6 | 55 | ||
| GNC-32x41 | 15 | - | - | - | 4700 | 7.1X10-6 | 65 | ||
| GNC-40x44 | 19 | - | - | - | 4000 | 1.45x10-5 | 123 | ||
| GNC-40x52 | 19 | - | - | - | 4000 | 1.45x10-5 | 150 | ||
| GNC-50x55 | 45 | - | - | - | 4000 | 7.0x10-5 | 240 | ||
| GNC-50x66 | 45 | - | - | - | 4000 | 7.0x10-5 | 280 | ||
| GNC-63x71 | 100 | - | - | - | 3500 | 9.0x10-5 | 320 |
