제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: CGS
모델 번호: DLY0
지불과 운송 용어
최소 주문 수량: 1 PCS
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 0 일
지불 조건: 웨스턴 유니온, 머니그램, L/C (신용장), 인수 인도, D/P (지급도 조건)인 전신환
공급 능력: 한달에 10000
이름: |
DLY0시리즈 산업용 전자기 제동기 |
내경: |
30-80mm |
외경 : 85-253mm: |
61~140mm |
길이: |
19.2-35mm |
보증: |
12개월 |
맞춤형 지원: |
OEM, ODM |
무게: |
날짜표 참조 |
이름: |
DLY0시리즈 산업용 전자기 제동기 |
내경: |
30-80mm |
외경 : 85-253mm: |
61~140mm |
길이: |
19.2-35mm |
보증: |
12개월 |
맞춤형 지원: |
OEM, ODM |
무게: |
날짜표 참조 |

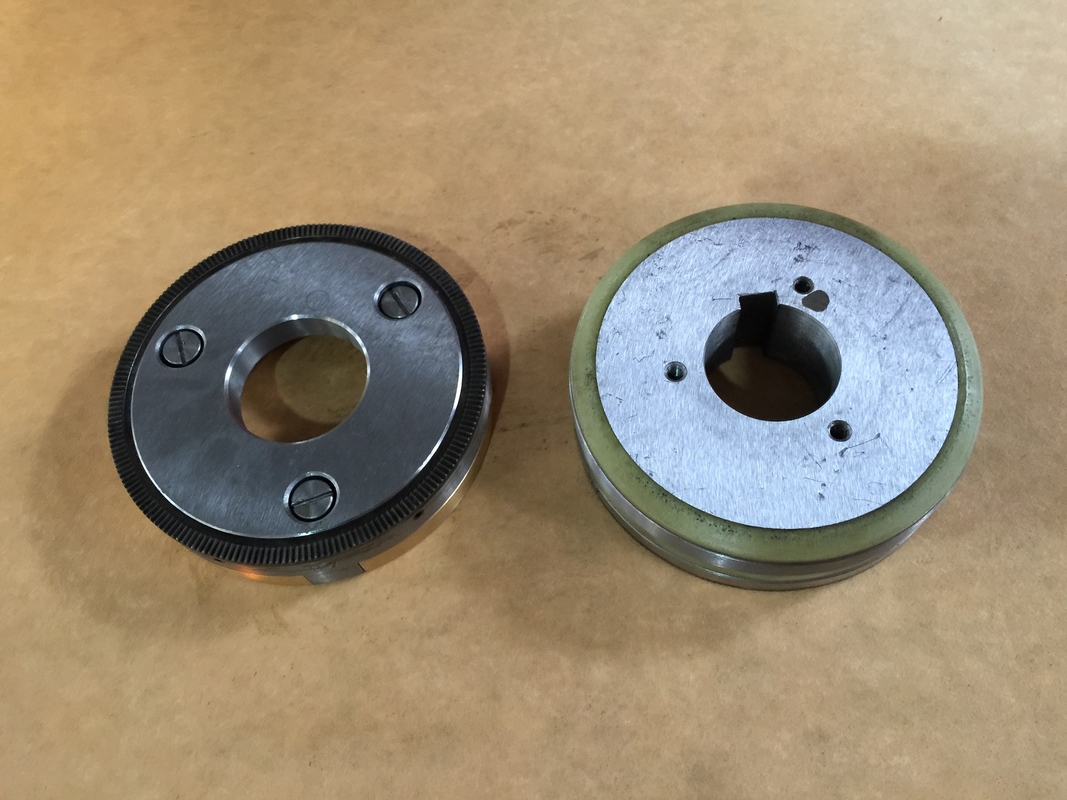

치아 다중 디스크 DLY0 전자기 브레이크 및 클러치산업용 전자기 브레이크
제품 소개
1주요 목적
치아에 삽입된 전자기 결합기는 주로 기계적 송전 시스템에서 사용됩니다.그것은 운전 부분과 운전 부분의 상대 속도가 낮거나 0일 때 구동 부분과 운전 부분의 조합을 실현 할 수 있습니다., 시작, 중지, 역전 및 위치. 금속 가공 기계, 금속 굴착 공장, 포장 기계, 의료 기계, 식품 가공 기계,직물 인쇄 및 염색 기계, 정밀 기계 도구 산업.
2, 클러치 다음 조건에서 안정적으로 작동 할 수 있습니다
클러치 설치 부지의 높이는 2000m를 초과하지 않아야 한다.
주변 온도: - 5 °C ~ + 40 °C
주변 환경에는 폭발 위험성이 없으며, 금속을 부식시키고 단열을 손상시킬 만큼 가스와 전도성 먼지가 없습니다.
클러치 코일의 전압 변동은 지명 전압의 + 5% 및 - 15%를 초과하지 않아야 한다.
클러치는 윤활과 없이 작동할 수 있습니다.
3, 설치
★ 클러치는 수평 또는 수직으로 설치될 수 있습니다. 샤프트에 설치된 클러치는 구동 샤프트와 구동 샤프트 사이의 동축성을 0 이상 유지해야 합니다.05mm 및 작업 공백을 보장 δ 값.
★ 클러치 설치 전에 양쪽 끝의 표면 치아를 청소해야 합니다.
★ 구부러기의 구동부와 구동부들은 축적 움직임 없이 축적으로 고정되어야 한다.
제품 매개 변수
| 아이즈 | 방사성 치매 | 축성 치매 | |||||||||||||||
| D1 | D2 | D3 | D | d | b | Φ | h | e | M | L | L1 | L2 | L3 | L4 | α | δ | |
| DLY0-12 | 61 | 30 | 27.5 | 20 | 17 | 6 | 18 | 19.9 | 5 | 3-M4-8 | 36 | 19.2 | 7 | 3 | 6 | 30° | 0.2 |
| DLY0-25 | 73 | 35 | 34 | 25 | 22 | 6 | 25 | 27.6 | 8 | 3-M4-8 | 36 | 19.2 | 8 | 3 | 6 | 30° | 0.3 |
| DLY0-5 | 87 | 45 | 41 | 28 | 24 | 6 | 28 | 30.6 | 8 | 3-M4-8 | 44 | 24.2 | 8 | 5 | 8 | 30° | 0.3 |
| DLY0-10 | 94 | 45 | 50 | 40 | 35 | 10 | 40 | 42.9 | 12 | 3-M4-10 | 45 | 25.5 | 8 | 5 | 8 | 30° | 0.5 |
| DLY0-16 | 104 | 60 | 55 | 45 | 40 | 12 | 45 | 47.9 | 12 | 3-M5-10 | 50 | 29.2 | 8 | 5 | 8 | 30° | 0.5 |
| DLY0-25 | 125 | 75 | 70 | 50 | 45 | 12 | 50 | 53.8 | 14 | 3-M5-10 | 52.5 | 31 | 9 | 4 | 9 | 30° | 0.5 |
| DLY0-40 | 140 | 80 | 75 | 60 | 54 | 14 | 60 | 64 | 18 | 3-M6-10 | 62 | 35 | 10 | 3 | 10 | 60° | 0.8 |
장착:
