제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: CGS
모델 번호: DLZ-1
지불과 운송 용어
최소 주문 수량: 1 PC
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 0 일
지불 조건: 웨스턴 유니온, 머니그램, L/C (신용장), 인수 인도, D/P (지급도 조건)인 전신환
공급 능력: 한달에 10000
이름: |
DLZ-1 시리즈 산업적 전자 브레이크 장치 |
내경: |
15-55mm |
외경 : 85-253mm: |
85-253mm |
길이: |
34.5-70.5mm |
보증: |
12개월 |
주문 제작된 지원: |
OEM, ODM |
이름: |
DLZ-1 시리즈 산업적 전자 브레이크 장치 |
내경: |
15-55mm |
외경 : 85-253mm: |
85-253mm |
길이: |
34.5-70.5mm |
보증: |
12개월 |
주문 제작된 지원: |
OEM, ODM |

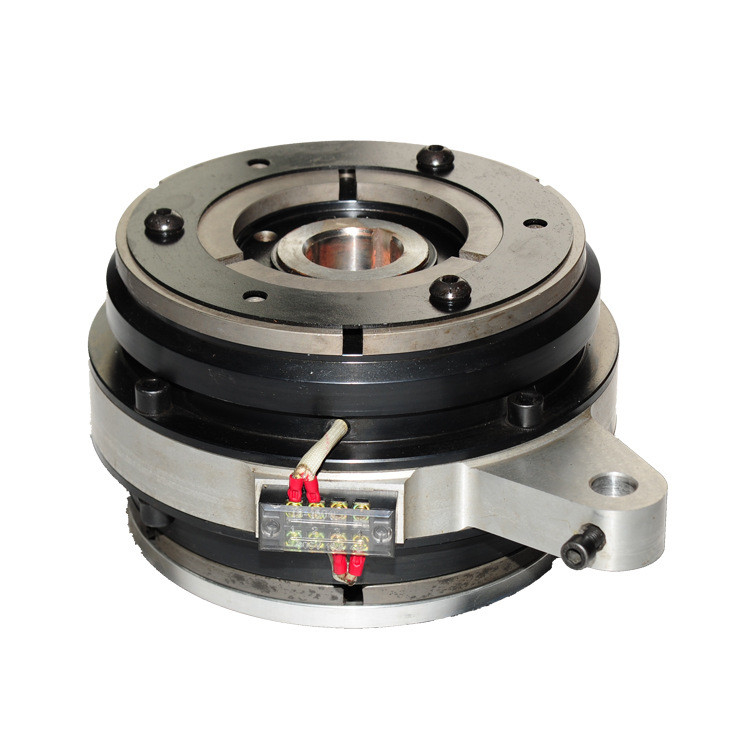

DLZ-1 전자기 클러치 브레이크 극소 전자기 클러치
상품 소개
전자기 클러치는 또한 전자기 결합으로 불립니다. 기계적 전송 시스템에서 2 회전부를 만들기 위해 내부 및 외부 마찰 플레이트 사이에 전자 유도와 마찰의 원리를 이용하는 것은 전자기 기계적인 연결기입니다. 드라이빙 부가 회전하는 것을 멈추지 않을 때, 피동부는 결합되거나 그것에서 분리될 수 있습니다. 그것은 자동 전기 기구입니다. 전자기 클러치는 반대인 개시, 속도 조정률과 기계류의 제동을 제어하는데 사용될 수 있습니다. 그것은 단순 구조, 빠른 동작, 하제어 에너지와 편리한 리모콘이라는 유리한 입장에 있습니다 ; 비록 크기가 작지만, 그것은 큰 토크를 전할 수 있습니다 ; 정지 제어로서 사용될 때, 그것이 빠르고 안정적 제동이라는 유리한 입장에 있어서 전자기 클러치는 넓게 다양한 기계 가공 기계와 기계적 전송 시스템에서 사용됩니다.
전자기 클러치의 기능은 작동기의 토크 (또는 강국을) 구동축 측에서 주도 샤후트 측으로 이동시키는 것입니다. 그것은 고속 개시, 제동, 포워드와 역회전 또는 속도 조정률의 기능을 실현하기 위해 넓게 다양한 메커니즘에서 사용됩니다 (공작 기계류에서 전달 기구와 다양한 모터 메카니즘과 같이). 전자기 클러치가 리모콘을 실현하기 쉽고, 매우 다른 기계적이거나 수력이거나 공기 위기 보다 작동하기 쉽기 때문에, 그것은 자동 제어 시스템의 중요한 구성 요소입니다.
DLZ1 시리즈 전자기 클러치 브레이크 단위는 결합된과 멀티 기능 제품입니다,
주로 기계류 구동 시스템에서 사용되어 그것은 시작되고 브레이크를 거는 2가지 기능을 실현할 수 있습니다
로드를 위해 드라이빙 부가 일하고 있는 동안, 그리고 또한 ca는 개시와 정지를 실현합니다
그것, 그것이 특별 전력 제어 장치를 갖추고 있는 때인고 정밀도로 통제하 넓게
인쇄 장비와 같은고 정밀도로 배치하는 것을 필요로 한 기계에 사용했습니다,
합판 제작 라인의 패키징 머신과 장비.
제품 매개 변수
| 사이즈 | 평가된 동력의 torqueN.m | 정격 전압 (DC Ｖ) | 코일 소비 전력 (20') Ｗ | 허락된 최대 리볼프션 (분 Ｒ /) | |
| 위기 | 브레이크 | ||||
| DLZ1-25 | 250 | 8 | 24 | 81 | 2500 |
| DLZ1-40 | 400 | 120 | 115 | 2500 | |
| DLZ1-50 | 500 | 90 | 137 | 1500 | |
| DLZ1-80 | 800 | 120 | 131 | 1500 | |
| 사이즈 | 광선의 Demensions(MM) | 축 방향/좌표 축의 Demensions(MM) | 샤프트 홀의 면적 | 솔 모델 | ||||||||||||||
| D1 | D2 | D3 | D4 | D5 | D6 | Ｊ | Ｋ | Ｌ | L1 | L2 | L3 | L4 | δ | Φ | Ｅ | Ｈ | ||
| DLZ1-25 | 285 | 247 | 200 | 155 | 180 | 45 | 8-Φ11 | 8-M10深25 | 147 | 5 | 45 | 16 | 20.7 | 0.5 | 50 | 14 | 53.8 | DS-009 |
| DLZ1-40 | 315 | 265 | 210 | 170 | 195 | 50 | 8-Φ11 | 8-M12深25 | 166 | 6 | 51 | 16 | 20 | 0.7 | 55 | 16 | 59.4 | DS-010 |
| 사이즈 | 광선의 Demensions(MM) | 축 방향/좌표 축의 Demensions(MM) | ||||||||||
| D1 | D2 | D3 | D4 | D5 | Ｋ | Ｌ | L1 | L2 | L3 | L4 | δ | |
| DLZ1-50 | 350 | 237 | 188 | 224 | 120 | 6-Φ12 | 122 | 105 | 73 | 4 | 3 | 0.5 |
| DLZ1-80 | 402 | 242 | 194 | 280 | 165 | 6-Φ13.5 | 138.5 | 115.5 | 94.5 | 4 | 6 | 0.6 |
실장 예 :
설치 :
1. 탑재되기 전에 조정될 필요가 없습니다.
2.입력과 출력 액슬의 동축 급은 탑재될 때 0,1 밀리미터를 초과하지 않도록 허용됩니다.
3. 저부 시트는 하든리 고쳐져야 합니다.
