제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: CGS
모델 번호: DLY5
지불과 운송 용어
최소 주문 수량: 1 PCS
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 0 일
지불 조건: 웨스턴 유니온, 머니그램, L/C (신용장), 인수 인도, D/P (지급도 조건)인 전신환
공급 능력: 한달에 10000
이름: |
DLY5시리즈 산업용 전자기 브레이크 |
내경: |
75-250mm |
외경 : 85-253mm: |
85-253mm |
길이: |
34.5-70.5mm |
보증: |
12개월 |
맞춤형 지원: |
OEM, ODM |
종류: |
디스크 브레이크 |
이름: |
DLY5시리즈 산업용 전자기 브레이크 |
내경: |
75-250mm |
외경 : 85-253mm: |
85-253mm |
길이: |
34.5-70.5mm |
보증: |
12개월 |
맞춤형 지원: |
OEM, ODM |
종류: |
디스크 브레이크 |

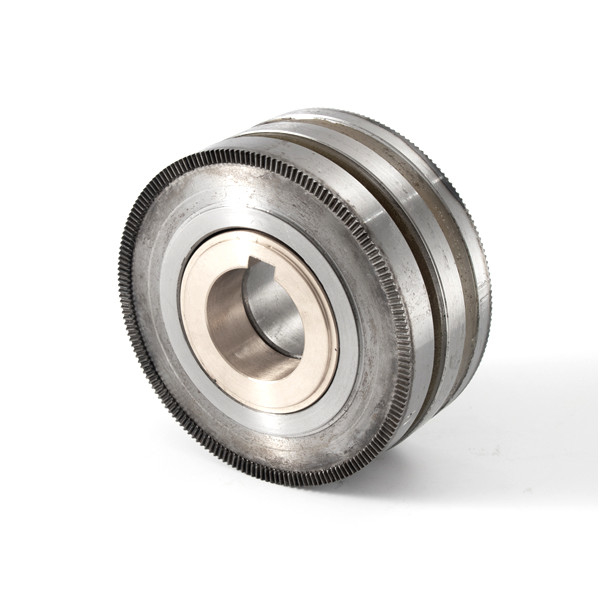

DLY5 시리즈 전자기 디스크 브레이크 지연기 치아 클러치
제품 소개
Dly5 (Eze Series) tooth embedded slip ring electromagnetic clutch is an actuator used in mechanical transmission system to combine or separate the driving side part and the driven side part of rotary motion with the help of electromagnetic force, 그래서 힘과 운동 전송을 실현.
Dly5 (Eze 시리즈) 턱형 전자기 결합기, 슬리프 링.
클러치의 표준 작동 전압은 24 볼트 DC입니다. 일반적으로 스위치, 버튼, 콘택터로 구성된 간단한 회로를 사용하여 자동 및 원격 제어를 구현하는 것이 쉽습니다.이동 스위치 및 기타 일반 전기 부품, 가속 변속, 전환, 시작 및 기계 변속 시스템의 위치 요구 사항을 충족시키기 위해.
이 일련의 클러치는 끝면에 미세한 치아의 참여를 통해 토크를 전달합니다. 따라서 동일한 사양의 마찰 플레이트 클러치와 비교하면 작은 부피가 있습니다.마찰과 가열이 없습니다., 전력 장애 후 완전한 분리, 무부하 토크가 없으며 젖은 것과 건조한 작업 모두에 적합합니다. 클러치는 딱딱하게 결합됩니다.그것은 단지 낮은 속도 조건 하에서 결합 될 수 있습니다그것은 휴식 상태 또는 상대 속도가 동기화 될 때 적합합니다.
클러치는 다음과 같은 조건에서 안정적으로 작동할 수 있습니다.
1주변 공기 온도는 -5°C~+40°C입니다.
2폭발 위험 없이 매체에, 그리고 매체에 금속을 부식하고 단열을 손상하기에 충분한 가스 및 전도성 먼지가 없습니다.
3클러치는 윤활유가 있는 상태에서 작동해야 합니다.
4클러치 코일의 전압 변동은 가등전압의 + 5% 및 - 15%를 초과해서는 안 됩니다.
5클러치 설치 장소의 높이는 2000m를 초과해서는 안 됩니다.
제품 매개 변수
| 크기 | 방사성 치매 | 축성 치매 | ||||||||||||||||
| D1 | D2 | D3 | D4 | d1 | d2 | Φ | h | e | j | k | L | L1 | L2 | L3 | L4 | L5 | δ | |
| DLY5-2A | 75 | 65 | 55 | 75 | 45 | 39.5 | 25 | 27.6 | 8 | 2*4 | 4-M4 | 33 | 18.6 | 1.5 | 6.5 | 8 | 8 | 0.4 |
| DLY5-5A | 90 | 75 | 64 | 90 | 53 | 49 | 30 | 32.6 | 8 | 2*5 | 4-M5 | 40 | 24.1 | 2 | 6.5 | 8 | 9 | 0.5 |
| DLY5-10A | 105 | 85 | 75 | 105 | 65 | 57 | 40 | 42.9 | 12 | 2*5 | 4-M5 | 45 | 26.6 | 2 | 6.5 | 8 | 10.5 | 0.5 |
| DLY5-16A | 115 | 100 | 85 | 115 | 70 | 62 | 45 | 48.3 | 14 | 2*6 | 4-M6 | 50 | 29.6 | 2 | 6.5 | 8 | 12.5 | 0.5 |
| DLY5-25A | 125 | 105 | 90 | 125 | 75 | 68 | 50 | 53.6 | 16 | 2*8 | 4-M6 | 58 | 33.9 | 2.5 | 6.5 | 8 | 15.5 | 0.6 |
| DLY5-40A | 140 | 115 | 100 | 140 | 85 | 74 | 60 | 64 | 18 | 2*10 | 6-M6 | 67 | 40 | 2.5 | 7.5 | 10 | 17 | 0.6 |
| DLY5-63A | 160 | 130 | 115 | 160 | 95 | 85 | 70 | 74.3 | 20 | 2*10 | 6-M8 | 75 | 42 | 3 | 7.5 | 10 | 19.5 | 0.7 |
| DLY5-100A | 185 | 155 | 135 | 182 | 115 | 97 | 70 | 74.3 | 20 | 2*12 | 6-M8 | 85 | 49 | 3 | 7.5 | 10 | 21 | 0.7 |
| DLY5-160A | 215 | 180 | 158 | 215 | 130 | 114 | 85 | 95.8 | 22 | 2*12 | 6-M10 | 100 | 58 | 3.5 | 8.5 | 10 | 25.5 | 0.9 |
| DLY5-250A | 250 | 210 | 190 | 250 | 150 | 130 | 85 | 95.8 | 22 | 2*12 | 6-M12 | 115 | 66 | 3.5 | 8.5 | 10 | 26 | 0.9 |
설치:
1클러치는 수평 또는 수직으로 설치할 수 있습니다.
he 구동기와 구동축 사이의 동축도 0.05mm를 초과해서는 안 됩니다.
그리고 작업 청정값 σ을 보장해야 합니다.
2클러치를 장착하기 전에 양쪽 끝의 치아를 청소해야합니다.
3.운동 및 융합의 구동 부분은 축 방향에 고정되어야하며, 축 이동은 허용되지 않습니다.
