제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO-9001
모델 번호: Z5
지불과 운송 용어
최소 주문 수량: 2
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 0 일
지불 조건: L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램
공급 능력: 달 당 1000년
모델 번호: |
Z5 잠금 어셈블리 |
소재: |
철강 |
무게: |
4.1-170Kg |
외부 지름: |
120-390 |
두께 (밀리미터): |
62-136 |
구멍 내경: |
100-600 |
(크킨텀을 회전시키세요: |
145-1600 |
모델 번호: |
Z5 잠금 어셈블리 |
소재: |
철강 |
무게: |
4.1-170Kg |
외부 지름: |
120-390 |
두께 (밀리미터): |
62-136 |
구멍 내경: |
100-600 |
(크킨텀을 회전시키세요: |
145-1600 |

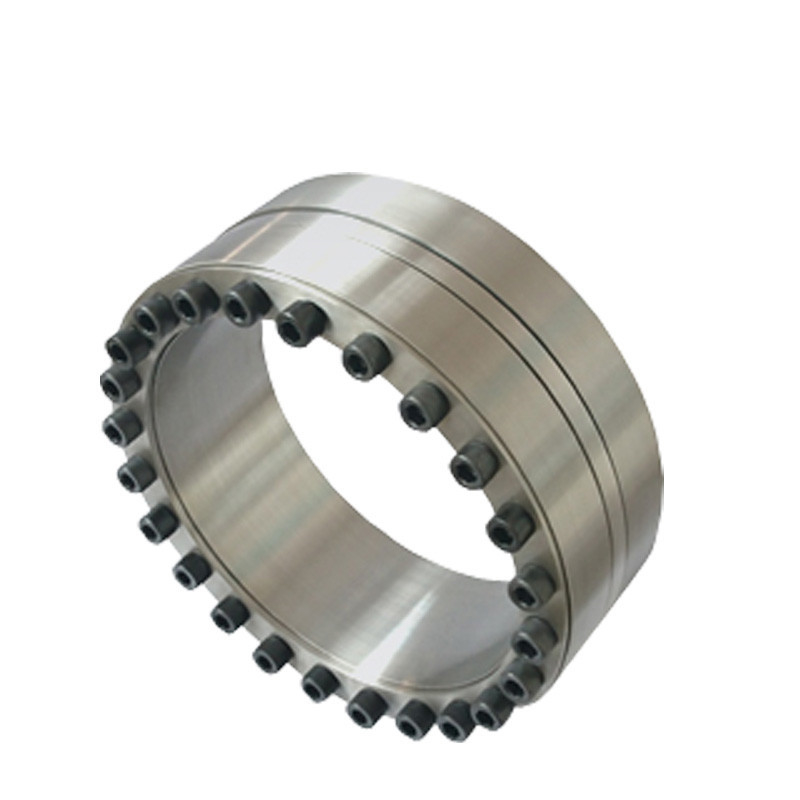

Z5-1120*165 잠금 장치 전력 잠금 장치 강철 재료
보호 지침
1설치 후 잠금 장치 및 볼트 머리의 노출 된 끝 면을 경직 방지 기름 얼룩으로 코팅하십시오.팽창 연결 장갑의 노출된 끝면은 정기적으로 반성유로 코팅되어야 합니다..
2부식성 환경에서 작동해야 하는 잠금 장치의 경우, 잠금 장치가 경직되는 것을 방지하기 위해 특별한 보호 장치 (보장판을 추가하는 것 등) 를 채택해야 합니다.
잠금 장치의 선택은 다음 요구 사항을 충족해야 합니다.
잠금 장치 MT ̄의 명산 토크, kn · m
FT ̄ 잠금 장치의 가등축력; KN
d. 내부 지름과 내부 고리 너비 잠금 장치, mm;
Pt ̄ 잠금 장치와 샤프트 사이의 결합 표면의 압력, N / mm2
A. 변속 펌프: MT ≥ M
B. 베어링 축력: ft ≥ FX
C. 전송 힘: ft ≥ f2x + (MD / 2x10-3) 2
D. 베어링 방사선 힘: Pt ≥ FR / d1x103, 이 경우:
M ̄ 전달되는 토크, kn · m;
FX ̄ 견딜 수 있는 축력, kn
FT ̄ 견딜 수 있는 반사 힘, kn
안전 예방 조치 및 재사용
1이 제품이 승강장치에 사용되거나 기계에 부착되면 안전 장치를 설정해야합니다.
2부하 상태에서 볼트를 풀어주는 것은 절대적으로 금지되어 있습니다.
재사용 시 잠금 장치는 더럽고 부식 및 손상이 없다는 것이 확인된 후에만 사용할 수 있습니다. 등급은 12입니다.9
제품 매개 변수
|
기본 차원 |
내부 헥사곤 헤드 볼트 |
부하량 |
Pf (N/mm2) |
MA
(N·m) |
G
(kg) |
||||||
| d | D | 난 | L | L1 |
크기 |
Qty |
F1(kN) |
Mt(kN·m) |
|||
| mm | |||||||||||
| 100 | 145 | 60 | 65 | 77 | M12×50 | 10 | 288 | 14.4 | 192 | 145 | 4.1 |
| 110 | 155 | 60 | 65 | 77 | M12×50 | 10 | 288 | 15.8 | 175 | 145 | 4.4 |
| 120 | 165 | 60 | 65 | 77 | M12×50 | 12 | 346 | 20.8 | 192 | 145 | 4.8 |
| 130 | 180 | 68 | 74 | 86 | M12×60 | 15 | 433 | 28.1 | 193 | 145 | 6.5 |
| 140 | 190 | 68 | 74 | 86 | M12×60 | 18 | 519 | 36.3 | 214 | 145 | 7.0 |
| 150 | 200 | 68 | 74 | 86 | M12×60 | 18 | 519 | 39.0 | 200 | 145 | 7.4 |
| 160 | 210 | 68 | 74 | 86 | M12×60 | 21 | 606 | 48.5 | 219 | 145 | 7.8 |
| 170 | 225 | 75 | 81 | 95 | M14×70 | 18 | 712 | 60.6 | 215 | 230 | 10.0 |
| 180 | 235 | 75 | 81 | 95 | M14×70 | 18 | 712 | 64.1 | 203 | 230 | 10.6 |
| 190 | 250 | 88 | 94 | 108 | M14×75 | 20 | 792 | 75.2 | 178 | 230 | 14.3 |
| 200 | 260 | 88 | 94 | 108 | M14×75 | 24 | 950 | 95.0 | 203 | 230 | 15.0 |
| 210 | 275 | 98 | 104 | 120 | M16×90 | 18 | 970 | 102.0 | 187 | 355 | 17.5 |
| 220 | 285 | 98 | 104 | 120 | M16×90 | 18 | 990 | 109.0 | 183 | 355 | 19.8 |
| 240 | 305 | 98 | 104 | 120 | M16×90 | 24 | 1318 | 158.0 | 222 | 355 | 21.4 |
| 250 | 315 | 98 | 104 | 120 | M16×90 | 24 | 1340 | 167.5 | 215 | 355 | 22.0 |
| 260 | 325 | 98 | 104 | 120 | M16×90 | 25 | 1370 | 178.0 | 215 | 355 | 23.0 |
| 280 | 355 | 120 | 126 | 144 | M18 × 110 | 24 | 1590 | 222.5 | 188 | 485 | 35.2 |
| 300 | 375 | 120 | 126 | 144 | M18 × 110 | 25 | 1650 | 248.0 | 183 | 485 | 37.4 |
| 320 | 405 | 135 | 142 | 162 | M20×120 | 25 | 2140 | 344.0 | 192 | 690 | 51.3 |
| 340 | 425 | 135 | 142 | 162 | M20×120 | 25 | 2140 | 365.0 | 181 | 690 | 54.1 |
| 360 | 455 | 158 | 165 | 187 | M22×140 | 25 | 2670 | 480.0 | 176 | 930 | 74.4 |
| 380 | 475 | 158 | 165 | 187 | M22×140 | 25 | 2670 | 508.0 | 166 | 930 | 79.0 |
| 400 | 495 | 158 | 165 | 187 | M22×140 | 25 | 2670 | 535.0 | 158 | 930 | 82.8 |
| 420 | 515 | 158 | 165 | 187 | M22×140 | 30 | 3200 | 673.0 | 181 | 930 | 86.5 |
| 450 | 555 | 172 | 180 | 204 | M24×150 | 30 | 3700 | 832.5 | 175 | 1200 | 112.0 |
| 480 | 585 | 172 | 180 | 204 | M24×150 | 32 | 3950 | 948.0 | 175 | 1200 | 119.0 |
| 500 | 605 | 172 | 180 | 204 | M24×150 | 32 | 3950 | 988.0 | 168 | 1200 | 123.0 |
| 530 | 640 | 190 | 200 | 227 | M27×160 | 30 | 4320 | 1145.0 | 157 | 1600 | 151.0 |
| 560 | 670 | 190 | 200 | 227 | M27×160 | 30 | 4320 | 1210.0 | 148 | 1600 | 160.0 |
| 600 | 710 | 190 | 200 | 227 | M27×160 | 32 | 4610 | 1380.0 | 147 | 1600 | 170.0 |
