제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO-9001
모델 번호: Z12A
지불과 운송 용어
최소 주문 수량: 2
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 0 일
지불 조건: L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 달 당 1000년
모델 번호: |
Z12A 로킹 조립체 |
재료: |
GCr15 베어링 강철 |
중량: |
0.42-144KG |
외경: |
55-695mm |
두께 (밀리미터): |
60-155 |
구멍 내경: |
20-600mm |
(크킨텀을 회전시키세요: |
7.5-1240 |
모델 번호: |
Z12A 로킹 조립체 |
재료: |
GCr15 베어링 강철 |
중량: |
0.42-144KG |
외경: |
55-695mm |
두께 (밀리미터): |
60-155 |
구멍 내경: |
20-600mm |
(크킨텀을 회전시키세요: |
7.5-1240 |

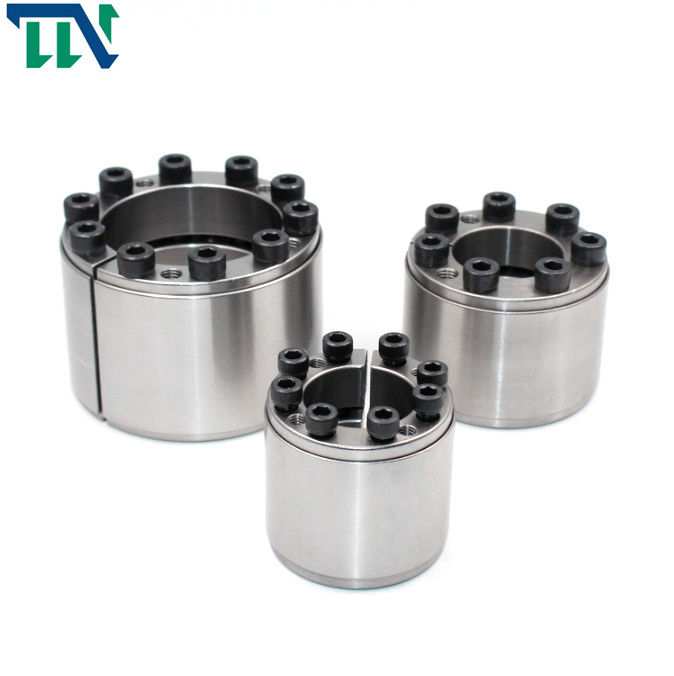

샤프트를 잠근 로킹 조립체를 베스트-셀링 잠금장치 Z12A
제품 특징
로킹 조립체는 접합부의 신형입니다. 그것은 로킹 조립체와 샤프트 사이에 또는 마찰을 동반하는 하우징 표면과 하중 전달을 실현하는 열쇠가 없는 연결 디바이스 사이에 양의 압력을 발생시키기 위해 팽팽히 조이는 고강도 볼트에 의존합니다. 그것은 부착 없는 일반적 간섭의 전통적 기계적 연결 방법과 부착에 비해 많은 고유 장점과 특성을 가집니다 :
1. 제조하고 설치하도록 단순합니다. 로킹 조립체를 설치하기 위한 샤프트와 홀은 간섭 끼움과 같은 고정밀 제조 공차를 요구하지 않고 거기가 특정한 토오크 값에 로킹 조립체를 설치하고 단지 압박을 더욱 가하기 위해 열, 시원하 에 어떤 필요도 있지 않거나, 가압된 설비를 사용합니다.
2. 좋은 호환성과 쉬운 분해. 접속 상태를 공개하기 위해 언로딩을 분해될 때, 처음으로 압축 스크류를 늦추세요 그리고, 내밀기 위해 그리고 나서 방출기 스크루를 사용하고 연결부로부터 로킹 조립체를 분리하세요.
3. 잠금형 조립 연결은 무거운 짐에 견딜 수 있습니다. 그것의 구조는 다양한 스타일로 만들어질 수 있습니다. 설치 하중 요구조건을 충족시키기 위해, 한 로킹 조립체는 충분하지 않고 중급수가 조합에서 사용될 수 있습니다.
4. 잠금형 조립 연결은 정확한 갭이 없는, 열쇠가 없는 연결입니다. 키 전송에 의해 초래된 응력 집중과 회전 키와 같은 단점을 확실히 제거합니다. 그것은 편리하고 빠른 위치설정, 긴 서비스 라이프라는 유리한 입장에 있습니다고 쉽게 부식되기 위해. 작업과 어떤 웨어 동안 어떤 상대적 슬라이딩이 없습니다. 그것은 특히 다양한 고정밀 미션과 서보 기구의 용도에 적합합니다.
5. 신축 커플링 슬리브가 축방향에 설치될 때, 그것은 쉽게 어떠한 축 고정 없이 축방향의 필요한 위치 크기와 부분의 상대적 위치를 조절할 수 있습니다.
제품 매개 변수
|
基 本 尺 寸 근본적인 차원 |
六角螺internal 육각 머리 볼트 |
荷 정격 부하 |
Pf (N/mm2) |
마
(N·m) |
Ｇ
(킬로그램) |
||||||
| Ｄ | Ｄ | 나 | Ｌ | L1 |
格 사이즈 |
量 수량 |
Ft (kN) | Mt (kN·m) | |||
| 밀리미터 | |||||||||||
| 25 | 0.84 | 297 | 0.42 | ||||||||
| 28 | 55 | 32 | 40 | 46 | M6 | 6 | 67 | 0.94 | 265 | 17 | 0.44 |
| 30 | 1.00 | 248 | 0.47 | ||||||||
| 35 | 60 | 60 | M6 | 74 | 1.30 | 165 | 17 | 1.0 | |||
| 40 | 75 | 44 | 54 | 62 | M8 | 7 | 145 | 2.90 | 282 | 41 | 1.0 |
| 45 | 75 | 62 | M8 | 145 | 3.26 | 251 | 41 | 1.2 | |||
| 50 | 80 | 8 | 165 | 4.15 | 200 | 1.4 | |||||
|
55 60 |
85 90 |
56 | 64 | 72 | M8 |
9 10 |
186 207 |
5.15 6.20 |
205 202 |
41 |
1.6 1.7 |
| 65 | 95 | 10 | 207 | 6.75 | 187 | 1.9 | |||||
| 70 | 110 | 10 | 329 | 11.5 | 223 | 3.1 | |||||
| 80 | 120 | 70 | 78 | 88 | M10 | 11 | 362 | 14.5 | 215 | 83 | 3.5 |
| 90 | 130 | 12 | 390 | 17.8 | 208 | 3.8 | |||||
| 100 | 145 | 14 | 527 | 26.3 | 200 | 6.1 | |||||
| 110 | 155 | 90 | 100 | 112 | M12 | 17 | 575 | 31.8 | 198 | 145 | 6.2 |
| 120 | 165 | 18 | 670 | 40.4 | 212 | 7.2 | |||||
| 130 | 180 | 16 | 759.0 | 49 | 180 | 11.1 | |||||
|
140 150 |
190 200 |
104 | 116 | 130 | M14 |
18 19 |
842.8 896.8 |
59 67 |
186 185 |
230 |
11.8 12.6 |
| 160 | 210 | 20 | 950.0 | 76 | 183 | 13.4 | |||||
| 170 | 225 | 19 | 1223.5 | 104 | 172 | 19.6 | |||||
| 180 | 235 | 20 | 1288.8 | 116 | 172 | 20.6 | |||||
| 190 | 250 | 21 | 1363.0 | 129 | 172 | 23.8 | |||||
| 200 | 260 | 134 | 146 | 162 | M16 | 22 | 1427.5 | 143 | 172 | 355 | 24.9 |
| 220 | 285 | 24 | 1581.8 | 174 | 172 | 29.6 | |||||
| 240 | 305 | 26 | 1725.0 | 207 | 172 | 31.9 | |||||
| 260 | 325 | 28 | 1846.0 | 240 | 170 | 34.3 | |||||
| 280 | 355 | 24 | 2428 | 340 | 161 | 52 | |||||
|
300 320 |
375 405 |
165 | 177 | 197 | M20 |
25 28 |
2540 2881 |
381 461 |
168 175 |
690 |
55.3 67.3 |
| 340 | 425 | 29 | 2994 | 509 | 171 | 71 | |||||
| 360 | 455 | 28 | 3588 | 646 | 169 | 96.5 | |||||
| 380 | 475 | 30 | 3821 | 726 | 170 | 101.2 | |||||
| 400 | 495 | 31 | 3960 | 792 | 168 | 106 | |||||
| 420 | 515 | 32 | 4100 | 861 | 165 | 110.7 | |||||
| 440 | 535 | 24 | 4260 | 937 | 165 | 110 | |||||
| 460 | 555 | 24 | 4300 | 980 | 158 | 113 | |||||
| 480 | 575 | 190 | 202 | 224 | M22 | 28 | 5000 | 1200 | 176 | 930 | 118 |
| 500 | 595 | 28 | 5100 | 1240 | 169 | 122 | |||||
| 520 | 615 | 30 | 5330 | 1390 | 174 | 126 | |||||
| 540 | 635 | 30 | 5400 | 1440 | 168 | 131 | |||||
| 560 | 655 | 32 | 5680 | 1590 | 172 | 135 | |||||
| 580 | 675 | 33 | 5800 | 1705 | 172 | 140 | |||||
| 600 | 695 | 33 | 5860 | 1760 | 166 | 144 |
