제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO-9001
모델 번호: Z14
지불과 운송 용어
최소 주문 수량: 2
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 0 일
지불 조건: L/C (신용장), 인수 인도, D/P (지급도 조건), D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 달 당 1000년
모델 번호: |
Z14 로킹 조립체 |
재료: |
GCr15 베어링 강철 |
중량: |
0.09-0.46KG |
외경: |
25-72mm |
두께 (밀리미터): |
60-155 |
구멍 내경: |
14-65mm |
(크킨텀을 회전시키세요: |
9.2-38.9 |
모델 번호: |
Z14 로킹 조립체 |
재료: |
GCr15 베어링 강철 |
중량: |
0.09-0.46KG |
외경: |
25-72mm |
두께 (밀리미터): |
60-155 |
구멍 내경: |
14-65mm |
(크킨텀을 회전시키세요: |
9.2-38.9 |

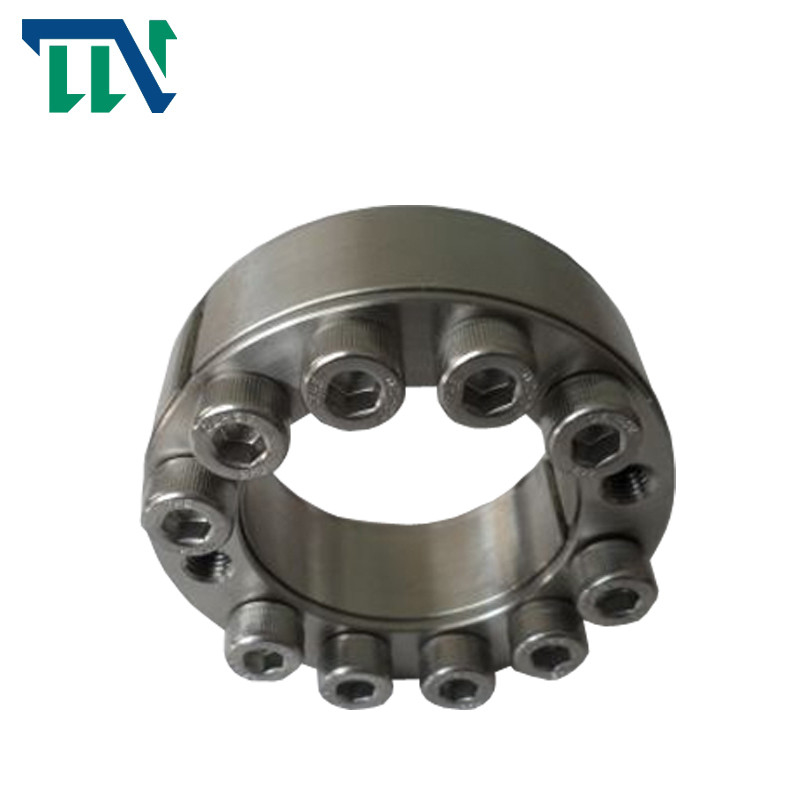

Z14 열쇠가 없는 로킹 조립체는 공작 기계류를 위한 잠금장치를 도구화합니다
제품 특징
신축 슬리브의 주된 목적은 부분 (기어, 회전 속도 조절 바퀴, 도르래, 기타 등등과 같이)과 하중을 전하기 위한 손잡이 사이의 접합부를 실현하기 위해, 스플라인과 단일 키의 기능을 대체하는 것입니다.
그것이 고강도 볼트의 행동을 통하여, 사용될 때, 거대한 견제부대는 내측 링과 샤프트 사이에, 그리고 아우터 링과 허브 사이에 발생됩니다. 하중 하에, 토크 또는 축방향 힘 또는 그 둘의 복합 하중이 신축 슬리브와 일부에서의 결합 압력과 동반한 마찰력으로 전해질 때.
|
|||||||||||||||||||||||||||
안전 예방 조치와 재사용
1. 만약 이 제품이 상승 기계류에 사용되거나 기계류에 로딩되면, 안전장치가 안전을 보장할 예정이어야 합니다.
2. 로드 하에 볼트를 늦추는 것은 절대적으로 금지됩니다.
재사용 동안, 단지 그것이 어떤 때, 부식과 손상이 없다는 것을 확인한 후 로킹 조립체는 사용될 수 있습니다. 등급은 12.9입니다
제품 매개 변수
|
基 本 尺 寸 근본적인 차원 |
六 角 螺 내방 육각홈은 볼트를 이끌었습니다 |
荷 정격 부하 |
Pf (N/mm2) |
Ｇ
(킬로그램) |
||||||||||
| Ｄ | Ｄ | Dr | D1 | Ｌ | L0 | L1 | L2 |
格 사이즈 |
量 수량 |
마 N·m |
Ft (kN) |
Mt (kN·m) |
||
| 밀리미터 | ||||||||||||||
| 14 | 64 | 109 | 0.091 | |||||||||||
|
16 18 |
25 | 33 | 42 | 16 | 20 | 26 | 30 | M4 | 4 | 2.9 | 9.20 |
74 82 |
95 85 |
0.082 0.072 |
| 19 | 87 | 80 | 0.068 | |||||||||||
| 20 | 150 | 124 | 0.113 | |||||||||||
| 22 | 30 | 39 | 50 | 16 | 20 | 26 | 31 | M5 | 4 | 6 | 15.00 | 165 | 113 | 0.110 |
| 24 | 180 | 104 | 0.088 | |||||||||||
| 25 | 187 | 100 | 0.144 | |||||||||||
| 28 | 36 | 45 | 55 | 16 | 20 | 26 | 31 | M5 | 4 | 6 | 15.00 | 210 | 89 | 0.121 |
| 30 | 225 | 83 | 0.105 | |||||||||||
| 32 | 240 | 77 | 0.200 | |||||||||||
| 35 | 42 | 51 | 62 | 16 | 20 | 28 | 33 | M5 | 4 | 6 | 15.00 | 260 | 71 | 0.730 |
| 36 | 270 | 69 | 0.162 | |||||||||||
| 38 | 44 | 54 | 66 | 16 | 20 | 28 | 34 | M6 | 4 | 10 | 21.20 | 400 | 93 | 0.182 |
| 40 | 48 | 58 | 70 | 16 | 20 | 28 | 34 | M6 | 4 | 10 | 21.20 | 425 | 88 | 0.223 |
| 42 | 446 | 83 | 0.191 | |||||||||||
| 45 | 55 | 67 | 82 | 20 | 25 | 35 | 43 | M8 | 4 | 25 | 38.90 | 875 | 115 | 0.400 |
| 48 | 935 | 107 | 0.350 | |||||||||||
| 50 | 62 | 74 | 89 | 20 | 25 | 35 | 43 | M8 | 4 | 25 | 38.90 | 974 | 103 | 0.500 |
| 55 | 1070 | 94 | 0.410 | |||||||||||
| 60 | 72 | 84 | 99 | 20 | 25 | 35 | 43 | M8 | 4 | 25 | 38.90 | 1165 | 86 | 0.580 |
| 65 | 1265 | 79 | 0.460 | |||||||||||
