제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO-9001
모델 번호: Z12A
지불과 운송 용어
최소 주문 수량: 2
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 0 일
지불 조건: L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램
공급 능력: 달 당 1000년
모델 번호: |
Z12A 로킹 조립체 |
재료: |
GCr15 베어링 강철 |
중량: |
0.42-144KG |
외경: |
55-695mm |
두께 (밀리미터): |
60-155 |
구멍 내경: |
20-600mm |
(크킨텀을 회전시키세요: |
7.5-1240 |
모델 번호: |
Z12A 로킹 조립체 |
재료: |
GCr15 베어링 강철 |
중량: |
0.42-144KG |
외경: |
55-695mm |
두께 (밀리미터): |
60-155 |
구멍 내경: |
20-600mm |
(크킨텀을 회전시키세요: |
7.5-1240 |

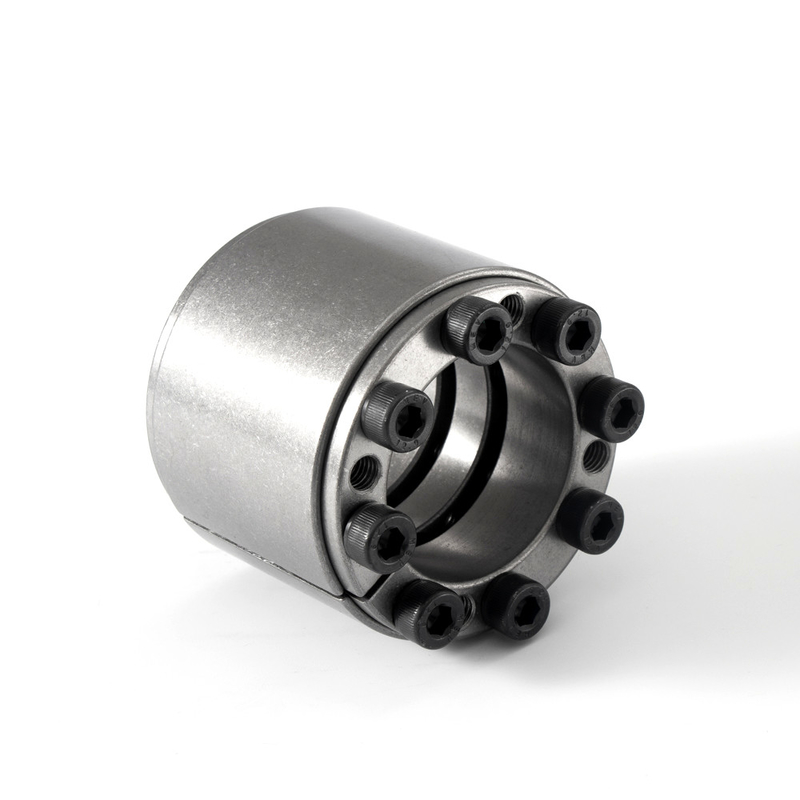

기계를 위한 장치 로킹 조립체를 잠근 Z12-228*285 콘 클램핑 요소
Z12 잠금장치에 대한 기술
신축 슬리브의 주된 목적은 부분 (기어, 회전 속도 조절 바퀴, 도르래, 기타 등등과 같이)과 하중을 전하기 위한 손잡이 사이의 접합부를 실현하기 위해, 스플라인과 단일 키의 기능을 대체하는 것입니다.
하중 하에, 토크 또는 축방향 힘 또는 그 둘의 복합 하중이 신축 슬리브와 일부에서의 결합 압력과 동반한 마찰력으로 전해질 때.
그것이 고강도 볼트의 행동을 통하여, 사용될 때, 거대한 견제부대는 내측 링과 샤프트 사이에, 그리고 아우터 링과 허브 사이에 발생됩니다.
제품 매개 변수
|
基 本 尺 寸 근본적인 차원 |
六角螺internal 육각 머리 볼트 |
荷 정격 부하 |
Pf (N/mm2) |
마
(N·m) |
Ｇ
(킬로그램) |
||||||
| Ｄ | Ｄ | 나 | Ｌ | L1 |
格 사이즈 |
量 수량 |
Ft (kN) | Mt (kN·m) | |||
| 밀리미터 | |||||||||||
| 25 | 0.84 | 297 | 0.42 | ||||||||
| 28 | 55 | 32 | 40 | 46 | M6 | 6 | 67 | 0.94 | 265 | 17 | 0.44 |
| 30 | 1.00 | 248 | 0.47 | ||||||||
| 35 | 60 | 60 | M6 | 74 | 1.30 | 165 | 17 | 1.0 | |||
| 40 | 75 | 44 | 54 | 62 | M8 | 7 | 145 | 2.90 | 282 | 41 | 1.0 |
| 45 | 75 | 62 | M8 | 145 | 3.26 | 251 | 41 | 1.2 | |||
| 50 | 80 | 8 | 165 | 4.15 | 200 | 1.4 | |||||
|
55 60 |
85 90 |
56 | 64 | 72 | M8 |
9 10 |
186 207 |
5.15 6.20 |
205 202 |
41 |
1.6 1.7 |
| 65 | 95 | 10 | 207 | 6.75 | 187 | 1.9 | |||||
| 70 | 110 | 10 | 329 | 11.5 | 223 | 3.1 | |||||
| 80 | 120 | 70 | 78 | 88 | M10 | 11 | 362 | 14.5 | 215 | 83 | 3.5 |
| 90 | 130 | 12 | 390 | 17.8 | 208 | 3.8 | |||||
| 100 | 145 | 14 | 527 | 26.3 | 200 | 6.1 | |||||
| 110 | 155 | 90 | 100 | 112 | M12 | 17 | 575 | 31.8 | 198 | 145 | 6.2 |
| 120 | 165 | 18 | 670 | 40.4 | 212 | 7.2 | |||||
| 130 | 180 | 16 | 759.0 | 49 | 180 | 11.1 | |||||
|
140 150 |
190 200 |
104 | 116 | 130 | M14 |
18 19 |
842.8 896.8 |
59 67 |
186 185 |
230 |
11.8 12.6 |
| 160 | 210 | 20 | 950.0 | 76 | 183 | 13.4 | |||||
| 170 | 225 | 19 | 1223.5 | 104 | 172 | 19.6 | |||||
| 180 | 235 | 20 | 1288.8 | 116 | 172 | 20.6 | |||||
| 190 | 250 | 21 | 1363.0 | 129 | 172 | 23.8 | |||||
| 200 | 260 | 134 | 146 | 162 | M16 | 22 | 1427.5 | 143 | 172 | 355 | 24.9 |
| 220 | 285 | 24 | 1581.8 | 174 | 172 | 29.6 | |||||
| 240 | 305 | 26 | 1725.0 | 207 | 172 | 31.9 | |||||
| 260 | 325 | 28 | 1846.0 | 240 | 170 | 34.3 | |||||
| 280 | 355 | 24 | 2428 | 340 | 161 | 52 | |||||
|
300 320 |
375 405 |
165 | 177 | 197 | M20 |
25 28 |
2540 2881 |
381 461 |
168 175 |
690 |
55.3 67.3 |
| 340 | 425 | 29 | 2994 | 509 | 171 | 71 | |||||
| 360 | 455 | 28 | 3588 | 646 | 169 | 96.5 | |||||
| 380 | 475 | 30 | 3821 | 726 | 170 | 101.2 | |||||
| 400 | 495 | 31 | 3960 | 792 | 168 | 106 | |||||
| 420 | 515 | 32 | 4100 | 861 | 165 | 110.7 | |||||
| 440 | 535 | 24 | 4260 | 937 | 165 | 110 | |||||
| 460 | 555 | 24 | 4300 | 980 | 158 | 113 | |||||
| 480 | 575 | 190 | 202 | 224 | M22 | 28 | 5000 | 1200 | 176 | 930 | 118 |
| 500 | 595 | 28 | 5100 | 1240 | 169 | 122 | |||||
| 520 | 615 | 30 | 5330 | 1390 | 174 | 126 | |||||
| 540 | 635 | 30 | 5400 | 1440 | 168 | 131 | |||||
| 560 | 655 | 32 | 5680 | 1590 | 172 | 135 | |||||
| 580 | 675 | 33 | 5800 | 1705 | 172 | 140 | |||||
| 600 | 695 | 33 | 5860 | 1760 | 166 | 144 |
