제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO-9001
모델 번호: Z9
지불과 운송 용어
최소 주문 수량: 2
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 0 일
지불 조건: L/C (신용장), 인수 인도, D/P (지급도 조건), D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 달 당 1000년
모델 번호: |
Z9 로킹 조립체 |
재료: |
GCr15 베어링 강철 |
중량: |
0.24-146KG |
외경: |
47-495mm |
두께 (밀리미터): |
37-77 |
구멍 내경: |
19-1000mm |
(크킨텀을 회전시키세요: |
14-1000 |
모델 번호: |
Z9 로킹 조립체 |
재료: |
GCr15 베어링 강철 |
중량: |
0.24-146KG |
외경: |
47-495mm |
두께 (밀리미터): |
37-77 |
구멍 내경: |
19-1000mm |
(크킨텀을 회전시키세요: |
14-1000 |

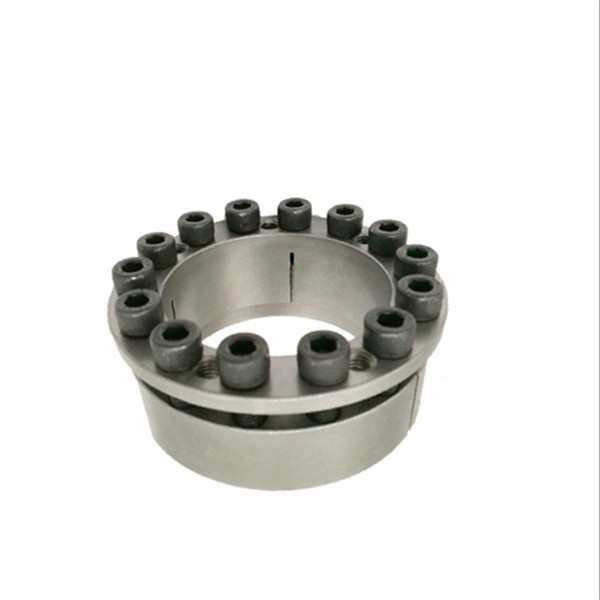

나의 것을 위한 로킹 조립체 Ｚ 시리즈 Z9-300*375는 열쇠가 없어서 드럼을 칩니다
제품 특징
로킹 조립체는 일종의 열쇠가 없는 연결 디바이스입니다. 그것의 원칙과 목적은 일부와 샤프트 사이의 열쇠가 없는 접합부를 실현하기 위해, 고강도 이장 볼트의 행동을 통하여 내측 링과 샤프트와 아우터 링과 허브 사이에 거대한 고정시키는 힘을 발생시키는 것입니다.
하중을 지닐 때, 토크, 축방향 힘 또는 그 둘의 복합 하중은 일부와 샤프트와 로킹 조립체와 동반한 마찰에서의 조합 압력으로 전해집니다.
로킹 조립체 연결은 하기 장점을 가집니다 : 높은 센터링 정확도 ; 편리 설치 / 조정 / 분해 ; 고강도, 안정적이고 믿을 만한 접합부 ; 과부담의 경우에, 그것은 특히 무거운 짐을 전하는데 적합한 피해에게서 장비를 보호할 수 있습니다.
설치 방법
1. 첫째로, 로킹 조립체의 표면과 연결 부분의 접속면을 닦고, 고르게 윤활유의 박막을 적용하세요 (이황화 몰리브덴 또는 실리콘 첨가제 없이).
2. 그것이 디자인에 명시된 위치에 도달하게 하기 위해 샤프트 위에 연결 부분을 추진하세요. 연결 부분의 경향을 방지하기 위해 매끄럽게 접속 스페이스 안으로 볼트를 늦추는 로킹 조립체를 설치하고, 그리고 나서 손으로 볼트를 강화하세요.
3. 토크 렌치는 어셈블리 볼트를 잠개서 사용될 것입니다. 비스듬하게 볼트를 강화하고, 크로스와이즈와 고르게,와 다음 단계를 따릅니다 : (1) 1 / 마 가치로 강화되세요 ; (2) 1 / 2mA 가치로 강화되세요 ; (3) 마 가치로 강화되세요 ; (4) 마 가치와 모든 볼트를 확인하세요
제품 매개 변수
|
근본적인 차원 |
내부 육각 머리 볼트 |
정격 부하 |
Pf (N/mm2) |
마
(N·m) |
Ｇ
(킬로그램) |
|||||||
| Ｄ | Ｄ | Ｌ | L1 | Ｅ | 비 |
사이즈 |
수량 |
F1 (kN) | Mt (kN·m) | |||
| 밀리미터 | ||||||||||||
| 100 | 145 |
54 |
75 |
5 |
65 |
M12×60 |
8 |
191 |
9.60 | 102 |
145 |
4.7 |
| 110 | 155 | 10.50 | 93 | 5.1 | ||||||||
| 120 | 165 | 9 | 216 | 13.00 | 96 | 5.5 | ||||||
| 130 | 180 |
63 |
84 |
6 |
72 |
M12×70 |
12 |
287 |
17.80 | 100 | 7.5 | |
| 140 | 190 | 20.20 | 94 | 7.9 | ||||||||
| 150 | 200 | 21.60 | 88 | 8.4 | ||||||||
| 160 | 210 | 15 | 360 | 28.80 | 101 | 8.9 | ||||||
| 170 | 225 | 16 | 383 | 32.60 | 101 | 10.5 | ||||||
| 180 | 235 | 18 | 431 | 38.80 | 108 | 11.0 | ||||||
| 190 | 250 |
69 |
94 |
81 |
M14×75 |
15 | 493 | 46.80 | 106 |
230 |
14.3 | |
| 200 | 260 | 16 | 526 | 52.80 | 100 | 15.0 | ||||||
| 220 | 285 | M16×75 | 14 | 640 | 70 | 119 |
355 |
17.8 | ||||
| 240 | 305 |
86 |
112 |
7 |
98 |
M16×90 |
16 | 731 | 88 | 96 | 23.2 | |
| 260 | 325 | 18 | 822 | 107 | 103 | 24.8 | ||||||
| 280 | 355 |
94 |
120 |
8 |
106 |
M16×100 |
20 | 910 | 128 | 96 | 33 | |
| 300 | 375 | 22 | 1000 | 151 | 99 | 36 | ||||||
| 320 | 405 |
109 |
142 |
125 |
M20×120 |
18 | 1280 | 206 | 101 |
690 |
52 | |
| 340 | 425 |
20 |
1420 | 242 | 106 | 54 | ||||||
| 360 | 455 |
120 |
159 |
140 |
M22×130 |
1770 |
319 | 113 |
930 |
72 | ||
| 380 | 475 | 337 | 109 | 75 | ||||||||
| 400 | 495 | 355 | 101 | 78 | ||||||||
| 420 | 515 | 22 | 1980 | 410 | 107 | 82 | ||||||
