제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO-9001
모델 번호: Z12B
지불과 운송 용어
최소 주문 수량: 2
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 0 일
지불 조건: L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 달 당 1000년
모델 번호: |
Z12B 로킹 조립체 |
재료: |
GCr15 베어링 강철 |
중량: |
2.3-108KG |
외경: |
110-695mm |
두께 (밀리미터): |
60-155 |
구멍 내경: |
70-600mm |
(크킨텀을 회전시키세요: |
4.25-731.6 |
모델 번호: |
Z12B 로킹 조립체 |
재료: |
GCr15 베어링 강철 |
중량: |
2.3-108KG |
외경: |
110-695mm |
두께 (밀리미터): |
60-155 |
구멍 내경: |
70-600mm |
(크킨텀을 회전시키세요: |
4.25-731.6 |

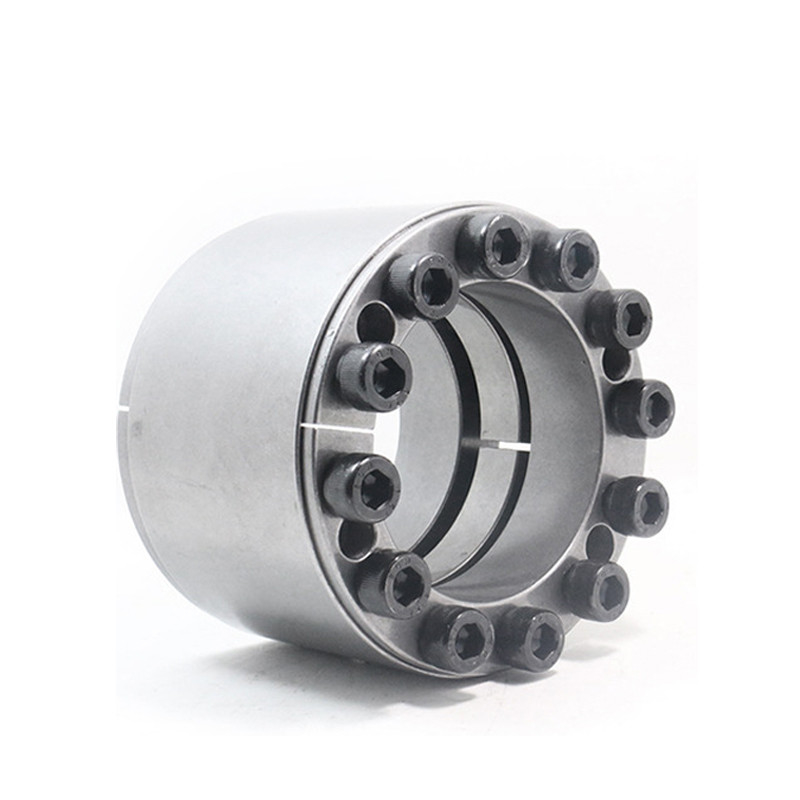

야금술 기계류를 위한 샤프트를 잠근 잠금장치 Z12B 로킹 조립체
제품 특징
로킹 조립체는 진보적 기본적인 요소가 넓게 세계에서 무거운 짐 하에 기계적인 연결에 사용했다는 것 입니다. 바퀴와 샤프트의 접합부에, 압력과 마찰을 격납 표면 사이에 생산되게 만들기 위해 고강도 볼트를 강화함으로써 하중 전달을 실현하는 것은 열쇠가 없는 연결 디바이스입니다.
창주 티안니우 송전 회사에 의해 생산된 Z-시리즈 로킹 조립체는 유럽에서 믿을 만한 기술 기준에 의존하고, 과학적으로 제품의 약간의 창조적 향상을 했습니다. 회사는 주로 유럽, JB (GB) 기준, USA 표준과 다양한 비표준 로킹 조립체 시리즈품을 생산합니다. 제품은 유럽 연합, 미국, 오스트레일리아, 동남 아시아, 홍콩과 대만과 다른 나라와 지역으로 보내집니다. 요즈음, 기업은 1000 평방미터의 영역에 걸치고, 다양한 CNC 공작 기계류, 고정밀 계측 기구와 특별한 측정계를 갖. 회사는 연속하여 30 표준 계열 이상과 로킹 조립체의 수천의 시방서를 개발하고 생산했습니다. 그것은 중국에 대규모 전문적 로킹 조립체 제조사입니다
창주 티안니우 송전 회사에 의해 생산된 Z-시리즈 로킹 조립체는 열쇠가 없는 연결 구조입니다. 축방향 힘의 작용에서, 안쪽이고 외부 슬리브는 수축하고, 메커니즘 작전의 목적을 달성하기 위해, 토크와 축방향 힘을 전하기 위해 충분 마찰을 생산하기 위해 샤프트와 허브에 의해 밀접하게 팽창합니다
높은 로드 이유에 적합합니다
특히 교번 토크에 적합합니다
전형적인 애플리케이션 : 회전 속도 조절 바퀴, 벨트 드럼
토오크계
설치
1 신축 슬리브 1xt를 설치하세요
2 신축 슬리브 1.9xt를 설치하세요
3 신축 슬리브 2.7xt를 설치하세요
4 신축 슬리브 3.6xt를 설치하세요
제품 매개 변수
|
基 本 尺 寸 근본적인 차원 |
六角螺internal 육각 머리 볼트 |
荷 정격 부하 |
Pf (N/mm2) |
마
(N·m) |
Ｇ
(킬로그램) |
||||||
| Ｄ | Ｄ | 나 | Ｌ | L1 |
格 사이즈 |
量 수량 |
Ft (kN) | Mt (kN·m) | |||
| 밀리미터 | |||||||||||
| 70 | 110 | 8 | 204 | 7.15 | 194 | 2.3 | |||||
| 80 | 120 | 50 | 60 | 70 | M10 | 10 | 250 | 10.25 | 212 | 83 | 2.5 |
| 90 | 130 | 11 | 280 | 12.6 | 207 | 2.7 | |||||
| 100 | 145 | 10 | 372 | 18.6 | 205 | 4.1 | |||||
| 110 | 155 | 60 | 70 | 82 | 10 | 372 | 20.5 | 187 | 4.4 | ||
| 120 | 165 | 11 | 408 | 24.5 | 188 | 4.8 | |||||
| 130 | 180 | M12 | 14 | 520 | 33.8 | 197 | 145 | 6.3 | |||
|
140 150 |
190 200 |
65 | 79 | 91 |
15 15 |
557 557 |
39.0 41.8 |
196 183 |
6.6 7.8 |
||
| 160 | 210 | 16 | 593 | 47.5 | 183 | 9.4 | |||||
| 170 | 225 | 78 | 92 | 106 | 15 | 764 | 65.0 | 193 | 10.7 | ||
| 180 | 235 | M14 | 765 | 69.0 | 182 | 230 | 11.3 | ||||
| 190 | 250 | 88 | 102 | 116 | 16 | 815 | 77.5 | 163 | 14.6 | ||
| 200 | 260 | 20 | 1020 | 102 | 194 | 15.3 | |||||
| 220 | 285 | 15 | 1060 | 117 | 174 | 20.2 | |||||
| 240 | 305 | 20 | 1410 | 170 | 212 | 21.8 | |||||
| 260 | 325 | 96 | 110 | 130 | M16 | 21 | 1480 | 193 | 205 | 355 | 23.4 |
| 280 | 355 | 21 | 1650 | 232 | 213 | 30.0 | |||||
| 300 | 375 | 21 | 1650 | 249 | 198 | 31.2 | |||||
| 320 | 405 | 124 | 136 | 156 | M20 | 20 | 2210 | 354 | 191 | 690 | 48.0 |
| 340 | 425 | 2210 | 376 | 180 | 51.0 | ||||||
| 360 | 455 | 20 | 2750 | 496 | 185 | 69.0 | |||||
| 380 | 475 | 20 | 2750 | 524 | 175 | 73.0 | |||||
| 400 | 495 | 22 | 3010 | 602 | 183 | 76.0 | |||||
| 420 | 515 | 24 | 3300 | 694 | 190 | 80.0 | |||||
| 440 | 535 | 24 | 3300 | 728 | 166 | 81.0 | |||||
| 460 | 555 | 24 | 3300 | 760 | 159 | 85.0 | |||||
| 480 | 575 | 140 | 155 | 177 | M22 | 25 | 3440 | 830 | 159 | 930 | 88.0 |
| 500 | 595 | 25 | 3440 | 861 | 153 | 91.0 | |||||
| 520 | 615 | 28 | 3850 | 1003 | 164 | 95.0 | |||||
| 540 | 635 | 28 | 3850 | 1042 | 158 | 98.0 | |||||
| 560 | 655 | 30 | 4130 | 1157 | 163 | 101.0 | |||||
| 580 | 675 | 30 | 4130 | 1199 | 158 | 104.0 | |||||
| 600 | 695 | 30 | 4130 | 1240 | 153 | 108.0 | |||||
