제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO-9001
모델 번호: Z13
지불과 운송 용어
최소 주문 수량: 2
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 0 일
공급 능력: 달 당 1000년
모델 번호: |
Z13 로킹 조립체 |
재료: |
GCr15 베어링 강철 |
중량: |
0.5-10.66KG |
외경: |
47-235mm |
두께 (밀리미터): |
60-155 |
구멍 내경: |
20-180 밀리미터 |
(크킨텀을 회전시키세요: |
0.5-66 |
모델 번호: |
Z13 로킹 조립체 |
재료: |
GCr15 베어링 강철 |
중량: |
0.5-10.66KG |
외경: |
47-235mm |
두께 (밀리미터): |
60-155 |
구멍 내경: |
20-180 밀리미터 |
(크킨텀을 회전시키세요: |
0.5-66 |

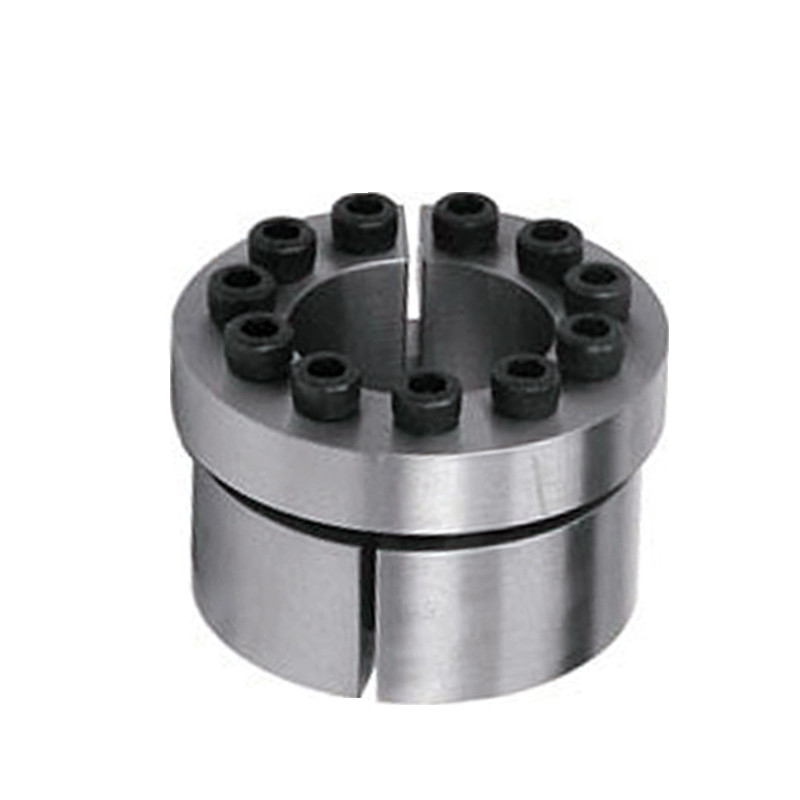

Z13 샤프트 RLK302를 잠근 로킹 조립체를 베스트-셀링
제품 특징
| 모델 | Z13 콘 클램핑 요소 | |
| 샤프트 (N/mm2)에 대한 압력 | 120 | |
| 허브 (N/mm2)에 대한 압력 | 92-108 | |
| 정격 부하 (kN.m) | 힘 | 54-270 |
| 토크 | 0.54-13.3 | |
| 내측 레이스 사이즈 (밀리미터) | 20-100 | |
| 바깥 레이스 사이즈 (밀리미터) | 47-145 | |
| 두께 (밀리미터) | 48-77 | |
| (Kg에) 짓누르세요 | 0.51-4.62 | |
장점
창주 TIANNIU 전송 장비 주식회사 (창주 TIANNIU 위기 공장)은 전문적 단방향 클러치 태도 공급입니다, 1차 제품이 극소 전자기 클러치, 토크 리미터 결합, 슬라이딩 샤프트 결합, 탄력적 추진기 축 이음, 로킹 조립체와 축 이음, 등입니다.
가장 폭넓게 전체 크기와 사용 모델
고토크 전송
강화된 후, 허브는 축방향으로 이동할 수 있습니다
로킹 조립체는 접합부의 신형입니다. 그것은 로킹 조립체와 샤프트 사이에 또는 마찰을 동반하는 하우징 표면과 하중 전달을 실현하는 열쇠가 없는 연결 디바이스 사이에 양의 압력을 발생시키기 위해 팽팽히 조이는 고강도 볼트에 의존합니다. 그것은 장군의 전통적 기계적 연결 방법에 비해 많은 고유 장점과 특성을 가집니다
회사채 없는 간섭과 회사채
고객들로부터 요구에 맞게 제조된 제품의 비즈니스 원리를 고집하면서, 우리는 10년 이상 동안 스프라그 크러치 베아링과 위기 한 방법 베어링 산업에 있었습니다.우리는 고객들을 듣고, 혁신을 적용하고 모든 그들의 필요를 충족시키기 위해 숙련으로 구축되는 것 서비스합니다
제품 매개 변수
|
基 本 尺 寸 근본적인 차원 |
六角螺internal 육각 머리 볼트 |
荷 정격 부하 |
마
(N·m) |
Pf (N/mm2) |
Ｇ
(킬로그램) |
||||||||
| Ｄ | Ｄ | L1 | L2 | L3 | L4 | D1 |
格 사이즈 |
量 수량 |
Ft (kN) | Mt (kN·m) | |||
| 밀리미터 | |||||||||||||
| 20 | 47 | 53 | 0.54 | 276 | 0.51 | ||||||||
| 22 | 47 | 53 | 0.6 | 253 | 0.53 | ||||||||
|
24 25 |
50 50 |
48 | 42 | 29 | 26 |
56 56 |
M6 | 7 | 54 |
0.65 0.68 |
14 |
230 222 |
0.55 0.62 |
| 28 | 55 | 61 | 0.76 | 198 | 0.65 | ||||||||
| 30 | 55 | 61 | 0.82 | 186 | 0.70 | ||||||||
| 32 | 60 | 66 | 1.31 | 261 | 0.80 | ||||||||
|
35 38 |
60 65 |
48 | 42 | 29 | 26 |
66 71 |
M6 | 11 | 82 |
1.44 1.56 |
14 |
240 220 |
0.81 0.90 |
| 40 | 65 | 71 | 1.64 | 209 | 1.33 | ||||||||
| 42 | 75 | 81 | 6 | 101 | 2.13 | 213 | 1.24 | ||||||
| 45 | 75 | 81 | 6 | 101 | 2.28 | 199 | 1.35 | ||||||
| 48 | 80 | 86 | 6 | 101 | 2.43 | 186 | 1.41 | ||||||
| 50 | 80 | 59 | 51 | 34.4 | 30 | 86 | M8 | 6 | 101 | 2.53 | 41 | 179 | 1.44 |
| 55 | 85 | 91 | 9 | 152 | 4.18 | 244 | 1.45 | ||||||
| 60 | 90 | 96 | 9 | 152 | 4.56 | 224 | 1.55 | ||||||
| 65 | 95 | 102 | 9 | 152 | 4.94 | 206 | 1.67 | ||||||
| 70 | 110 | 117 | 7 | 186 | 6.5 | 176 | 2.61 | ||||||
| 75 | 115 | 122 | 7 | 186 | 7.0 | 165 | 2.75 | ||||||
|
80 85 |
120 125 |
66 | 56 | 45 | 40 |
127 132 |
M10 |
7 8 |
186 213 |
7.4 9.0 |
83 |
153 165 |
2.89 3.04 |
| 90 | 130 | 137 | 8 | 213 | 9.6 | 157 | 3.18 | ||||||
| 95 | 135 | 142 | 10 | 267 | 12.6 | 185 | 3.33 | ||||||
| 100 | 145 | 152 | 7 | 270 | 13.3 | 153 | 4.62 | ||||||
|
110 120 |
155 165 |
77 | 65 | 52 | 46 |
163 173 |
M12 |
7 8 |
270 309 |
14.7 18.4 |
145 |
140 147 |
5.00 5.37 |
| 130 | 180 | 188 | 10 | 388 | 25.1 | 171 | 6.46 | ||||||
| 140 | 190 | 199 | 11 | 586 | 40.5 | 213 | 7.73 | ||||||
| 150 | 200 | 209 | 12 | 639 | 47.0 | 217 | 8.21 | ||||||
| 160 | 210 | 87.5 | 73.5 | 58.5 | 51 | 219 | M14 | 13 | 692 | 54.3 | 230 | 220 | 8.64 |
| 170 | 225 | 234 | 14 | 746 | 63.0 | 226 | 10.14 | ||||||
| 180 | 235 | 244 | 14 | 746 | 66.0 | 212 | 10.66 | ||||||
