제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO-9001
모델 번호: Z18
지불과 운송 용어
최소 주문 수량: 2
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 0 일
공급 능력: 달 당 1000년
모델 번호: |
Z18 로킹 조립체 |
재료: |
GCr15 베어링 강철 |
중량: |
1.5-71KG |
외경: |
75-405mm |
두께 (밀리미터): |
72-197mm |
구멍 내경: |
45-320mm |
(크킨텀을 회전시키세요: |
3.9-470 |
모델 번호: |
Z18 로킹 조립체 |
재료: |
GCr15 베어링 강철 |
중량: |
1.5-71KG |
외경: |
75-405mm |
두께 (밀리미터): |
72-197mm |
구멍 내경: |
45-320mm |
(크킨텀을 회전시키세요: |
3.9-470 |

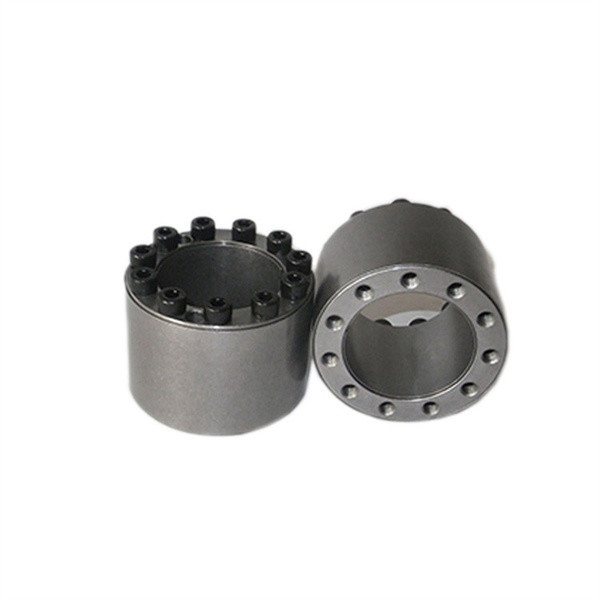

기계를 위한 샤프트 장치를 잠근 장치를 잠근 Z18 로킹 조립체
제품 특징
로킹 조립체는 넓게 다양한 로드 하에 기계적 결합을 위해 세계에서 사용되는 진보적 기계적 기부입니다. 미국, 독일, 일본과 더 고도로 발달한 산업과 나라는 처음으로 튼튼한 기계에서 이 신기술을 사용했습니다. 그것은 다양한 다른 기계 산업으로 확장되었습니다. 로킹 조립체는 1970년대 초반에서 국제적으로 시작되었습니다. 중국은 1980년대 초에서 제품을 개발했고, 첫째로 다양한 중장비에서 그것을 장려했고 적용했습니다
창주 티안니우 송전 회사에 의해 생산된 z-시리즈 로킹 조립체는 유럽에서 믿을 만한 기술 기준에 의존하고, 과학적으로 제품의 약간의 창조적 향상을 했습니다.
회사는 주로 유럽, JB (GB) 기준, USA 표준과 다양한 비표준 로킹 조립체 시리즈품을 생산합니다. 제품은 유럽 연합, 미국, 오스트레일리아, 동남 아시아, 홍콩과 대만과 다른 나라와 지역으로 보내집니다.
회사는 연속하여 30 표준 계열 이상과 로킹 조립체의 수천의 시방서를 개발하고 생산했습니다. 그것은 중국에 대규모 전문적 로킹 조립체 제조사입니다
요즈음, 기업은 1000 평방미터의 영역에 걸치고, 다양한 CNC 공작 기계류, 고정밀 계측 기구와 특별한 측정계를 갖.
| 모델 | Z18 콘 클램핑 요소 | |
| 압력은 계속 (엔 / 밀리미터를 샤프트로 밉니다2) | 120 | |
| 허브에 대한 압력 (엔 / 밀리미터2) | 92-108 | |
| 정격 부하 (kN.m) | 힘 | 174-2930 |
| 토크 | 3.9-470 | |
| 내측 레이스 사이즈 (밀리미터) | 45-320 | |
| 바깥 레이스 사이즈 (밀리미터) | 75-405 | |
| 두께 (밀리미터) | 72-197 | |
| (Kg에) 짓누르세요 | 1.5-71 | |
제품 매개 변수
|
基 本 尺 寸 근본적인 차원 |
内 六 角 螺 钉 내부 육각 머리 볼트 |
定 평가됩니다 |
荷 로드 |
Pf (N/mm2) |
Ｇ
(킬로그램) |
||||||
| Ｄ | Ｄ | 나 | Ｌ |
格 사이즈 |
量 수량 |
마 N·m |
Ft (kN) | Mt (kN·m) | |||
| 밀리미터 | |||||||||||
| 45 | 75 | 9 | 174 | 3.9 | 185 | 1.5 | |||||
| 48 | 80 | 9 | 174 | 4.1 | 170 | 1.6 | |||||
| 50 | 80 | 64 | 72 | M8 | 9 | 41 | 174 | 4.3 | 165 | 1.7 | |
| 55 | 85 | 9 | 174 | 4.8 | 150 | 1.8 | |||||
| 60 | 90 | 11 | 213 | 6.4 | 170 | 1.9 | |||||
| 65 | 95 | 11 | 213 | 6.9 | 155 | 2.0 | |||||
| 70 | 110 | 11 | 338 | 11.8 | 185 | 3.6 | |||||
| 75 | 115 | 11 | 338 | 12.7 | 170 | 3.8 | |||||
| 80 | 120 | 78 | 88 | M10 | 12 | 83 | 369 | 14.7 | 175 | 4.0 | |
| 85 | 125 | 12 | 369 | 15.7 | 165 | 4.3 | |||||
| 90 | 130 | 13 | 400 | 18.0 | 170 | 4.5 | |||||
| 95 | 135 | 13 | 400 | 19.0 | 160 | 4.7 | |||||
| 100 | 145 | 12 | 538 | 26.9 | 160 | 7.2 | |||||
| 110 | 155 | 100 | 112 | M12 | 13 | 145 | 583 | 32.0 | 155 | 7.7 | |
| 120 | 165 | 15 | 673 | 40.3 | 165 | 8.3 | |||||
| 130 | 180 | 13 | 800 | 52.0 | 155 | 11.7 | |||||
| 140 | 190 | 116 | 130 | M14 | 15 | 230 | 923 | 64.6 | 170 | 12.5 | |
| 150 | 200 | 16 | 985 | 73.8 | 165 | 13.2 | |||||
| 160 | 210 | 17 | 1045 | 83.7 | 165 | 14.0 | |||||
| 170 | 225 | 15 | 1283 | 109 | 150 | 20.6 | |||||
| 180 | 235 | 16 | 1369 | 123 | 150 | 21.6 | |||||
| 190 | 250 | 17 | 1454 | 138 | 150 | 25.0 | |||||
| 200 | 260 | 146 | 162 | M16 | 17 | 355 | 1454 | 145 | 145 | 26.2 | |
| 220 | 285 | 20 | 1710 | 188 | 155 | 31.1 | |||||
| 240 | 305 | 22 | 1880 | 225 | 155 | 33.6 | |||||
| 260 | 325 | 22 | 1880 | 244 | 145 | 36.1 | |||||
| 280 | 355 | 20 | 2670 | 373 | 155 | 54.9 | |||||
| 300 | 375 | 177 | 197 | M20 | 22 | 690 | 2930 | 440 | 155 | 58.3 | |
| 320 | 405 | 22 | 2930 | 470 | 145 | 71.0 | |||||
