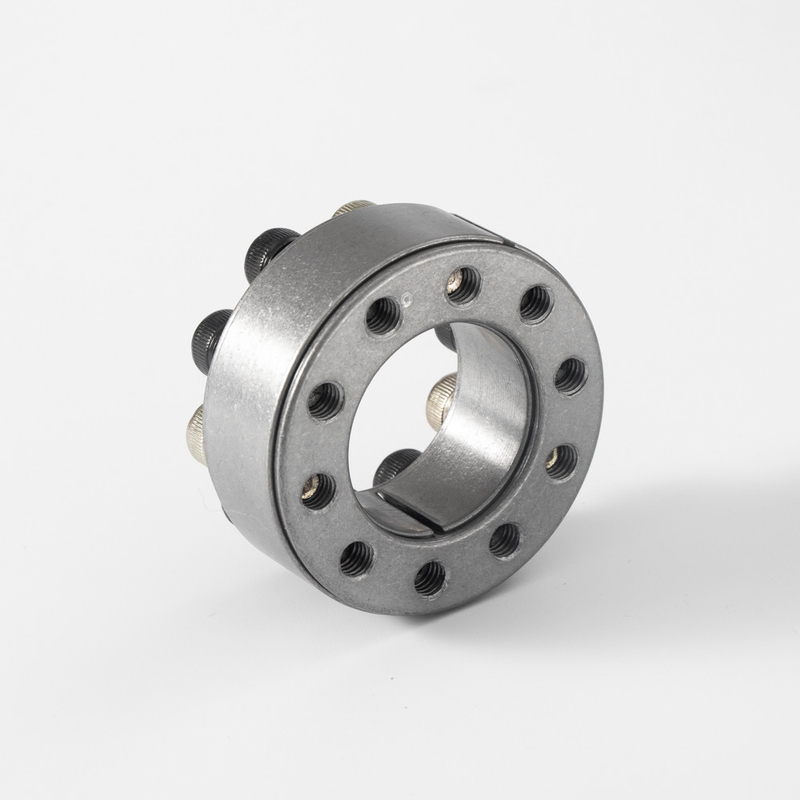

Z2 장치를 잠근 시리즈 로킹 조립체 열쇠가 없는 샤프트 허브

Name: Z2 장치를 잠근 시리즈 로킹 조립체 열쇠가 없는 샤프트 허브
Brand: Tianniu
SKU: Z2
Rating: 4.7 (111 reviews)

제품 세부 정보

원래 장소: 중국

브랜드 이름: Tianniu

인증: ISO-9001

모델 번호: Z2

지불과 운송 용어

최소 주문 수량: 2

가격: Negotiable

포장 세부 사항: 비행기로 해상 운송으로 종이팩

배달 시간: 5-7 일로 일합니다

지불 조건: L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램

공급 능력: 달 당 1000년

가장 좋은 가격 을 구하라

지금 연락하세요

사양

설명

사양

강조하다:
                                                                                                                                                                                                                                                                                                                                                                                                                                    Z2 시리즈 로킹 조립체, 장치를 잠근 열쇠가 없는 샤프트 허브, 장치를 잠근 Z2 샤프트 허브


모델 번호:	Z2 로킹 조립체	외면 사이즈:	47-1110mm
구멍 내경:	19-1000mm	재료:	강철
중량:	0.2-146KG	토크:	0.25-2000

모델 번호:	Z2 로킹 조립체
외면 사이즈:	47-1110mm
구멍 내경:	19-1000mm
재료:	강철
중량:	0.2-146KG
토크:	0.25-2000

설명

Z2 장치를 잠근 시리즈 로킹 조립체 열쇠가 없는 샤프트 허브

로킹 조립체 Z2 시리즈 열쇠가 없는 축-허브 잠금장치

제품 특징

로킹 조립체는 넓게 다양한 로드 하에 기계적 결합을 위해 세계에서 사용되는 진보적 기계적 기부입니다.

로킹 조립체는 접합부의 신형입니다. 그것은 로킹 조립체와 샤프트 사이에 또는 마찰을 동반하는 하우징 표면과 하중 전달을 실현하는 열쇠가 없는 연결 디바이스 사이에 양의 압력을 발생시키기 위해 팽팽히 조이는 고강도 볼트에 의존합니다.

그것은 부착 없는 일반적 간섭의 전통적 기계적 연결 방법과 부착에 비해 많은 고유 장점과 특성을 가집니다.

미국, 독일, 일본과 더 고도로 발달한 산업과 나라는 처음으로 튼튼한 기계에서 이 신기술을 사용했습니다.

그것은 다양한 다른 기계 산업으로 확장되었습니다. 로킹 조립체는 1970년대 초반에서 국제적으로 시작되었습니다.

중국은 1980년대 초에서 제품을 개발했고, 첫째로 다양한 중장비에서 그것을 장려했고 적용했습니다. 지난 6년간, 중국은 일반적 로킹 조립체 GB5867-86 표준을 공식화했습니다.

우리의 회사 티안니우는 이 표준 입력 1987년의 다양한 신축 슬리브의 포괄적 연구 개발을 시작했습니다.

거의 20번 실행 뒤에, 우리는 확장의 모든 타입이 이 표준에 소매를 다는 데프엘롭멘토프를 완료했습니다. 그리고 섬유를 승진했습니다, 패키징, 식품, 경공업, 야금학, 제지, 프린팅, 공작 기계류, 위조한 복합 공작 기계.

공작 기계류와 야금술 기계와 일반 기계와 다른 기계가 좋은 명성을 잡았고, 기계 산업 제품을 홍보했습니다. 기술은 나아졌습니다. 앤드캔은 특별한 사용자 요구에 따라 비표준 로킹 조립체를 개발합니다.

제품 매개 변수

근본적인 차원					내부 육각 머리 볼트		정격 부하		Pf (N/mm2)	마 (N·m)	Ｇ (킬로그램)
Ｄ	Ｄ	Ｌ	Ｌ	L1	사이즈	수량	F1 (kN)	Mt (kN·m)
밀리미터					사이즈	수량	F1 (kN)	Mt (kN·m)
19	47	17	20	27.5	M6×18	8	27	0.25	220	14	0.20
20								0.27	210		0.23
22								0.30	195		0.24
25	50					9	30	0.38	190		0.25
28	55					10	33	0.47	185		0.29
30	55					10	33	0.50	175		0.30
35	60					12	40	0.70	180		0.32
38	63					15	46	0.88	185		0.33
40	65					15	46	0.92	180		0.34
42	72	20	24	33.5	M8×22	12	65	1.36	200	35	0.48
45	75						71	1.62	210		0.57
50	80						72	1.77	190		0.60
55	85					15	83	2.27	200		0.63
60	90					15	83	2.47	180		0.69
65	95					16	93	3.04	190		0.73
70	110	24	28	39	M10×25	15	130	1.60	210	70	1.26
75	115						131	4.90	195		1.33
80	120						132	5.20	180		140
85	125					16	147	6.30	195		1.49
90	130					16	148	6.60	180		1.53
95	135					18	167	7.90	195		1.62

100	145	29	33	47.0	M12×30	15	190	9.60	195	125	2.01
105	150						191	9.98	185		2.10
110	155						192	10.50	180		2.15
120	165					16	218	13.10	185		2.35
125	170					18	220	13.78	180		2.95
130	180	34	38	52.0	M12×35	20	272	17.60	165	125	3.51
140	190					22	298	20.90	165		3.85
150	200					24	324	24.20	170		4.07
160	210					27	350	28.00	170		4.3
170	225	38	44	60	M14×40	22	386	32.80	160	190	5.78
180	235	38	44	60		24	420	37.80	165		6.05
190	250	46	52	68		28	490	46.50	150		8.25
200	260	46	52	68		30	525	52.50	150		8.65
210	275	50	56	74	M16×55	24	599	62.89	151	295	10.10
220	285					26	620	68.00	150		11.22
240	305					30	715	85.50	160		12.20
250	315					32	768	96.00	162		12.70
260	325					34	800	104.00	165		13.20
280	355	60	66	86.5	M18×60	32	915	128.00	145	405	19.20
300	375	60	66	86.5	M18×60	36	1020	153.00	150	405	20.50
320	405	72	78	100.5	M20×75		1310	210.00	150	580	29.60
340	425	72	78	100.5	M20×75		1310	224.00	145	580	31.10
360	455	84	90	116.0	M22×80		1630	294.00	145	780	42.20
380	475						1620	308.00	135		44.00
400	495						1610	322.00	130		46.00
420	515					40	1780	374.00	135		50.00
450	555	96	102	130	M24×90	40	2050	461.25	124	1000	65.00
480	585					42	2160	518.40	124		71.00
500	605					44	2240	560.00	123		72.60
530	640					45	2330	617.00	121		83.60
560	670					48	2440	680.00	120		85.00
600	710					50	2580	775.00	118		91.00
630	740					52	2680	844.00	117		94.00
670	780					56	2820	944.00	116		101.00
710	820					60	2970	1050.00	115		106.00
750	860					62	3130	1173.00	115		112.00
800	910					66	3260	1300.00	112		118.00
850	960					70	3500	1487.00	113		125.00
900	1010					75	3680	1650.00	112		132.00
950	1060					80	3870	1838.00	112		139.00
1000	1110					82	4000	2000.00	110		146

Z2 장치를 잠근 시리즈 로킹 조립체 열쇠가 없는 샤프트 허브 0
