제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO-9001
모델 번호: BS Ｋ RK 시리즈
지불과 운송 용어
최소 주문 수량: 1 PC
가격: 5
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 5-10 일로 일합니다
지불 조건: 웨스턴 유니온, 머니그램, L/C (신용장), 인수 인도, D/P (지급도 조건)인 전신환
공급 능력: 한달에 10000
이름: |
BS Ｋ RK 시리스 1 방식 캠 클러치 |
재료: |
GCR 15 베어링 강철 |
맥스. 오버러닝 (r/min): |
350-80 |
(Nm을) 회전시키세요: |
37200-980000 |
(KG에) 짓누르세요: |
2.3-3700 |
구멍 사이즈(MM): |
20-450 |
이름: |
BS Ｋ RK 시리스 1 방식 캠 클러치 |
재료: |
GCR 15 베어링 강철 |
맥스. 오버러닝 (r/min): |
350-80 |
(Nm을) 회전시키세요: |
37200-980000 |
(KG에) 짓누르세요: |
2.3-3700 |
구멍 사이즈(MM): |
20-450 |

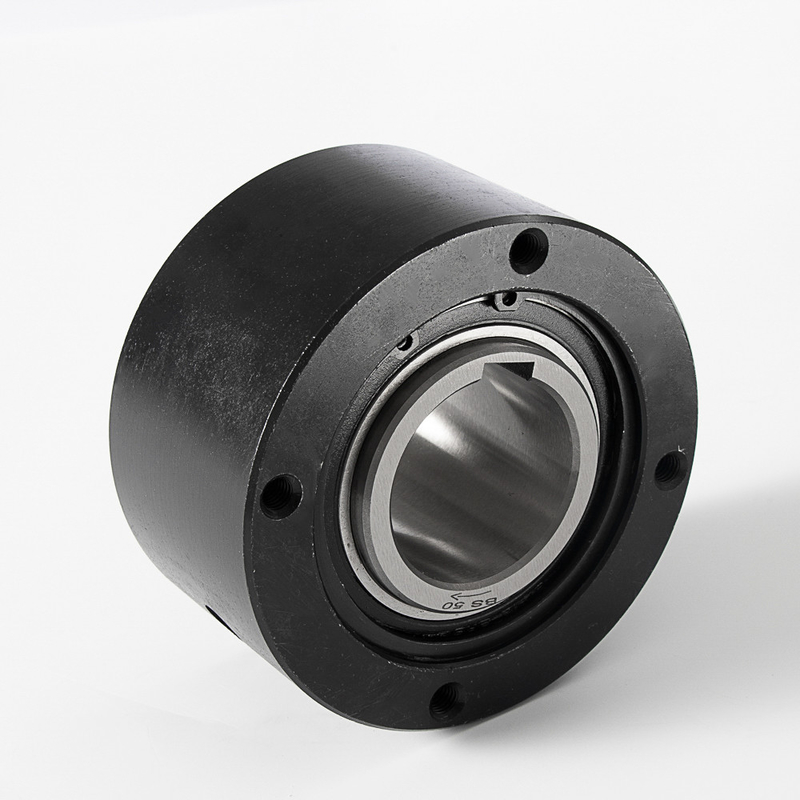

위기를 오버런하는 애플리케이션 그리스 주유를 지원하는 BS-K BS RK 시리즈
생산 도입
벨트 콘베어를 위해 지탱하는 고토크 캠 클러치 BS 200 백 스톱 클러치에 대한 도입
BS 일련 캠 클러치는 느린 속도 컨베이어 헤드 샤프트의 역회전은 방해가 되었던 애플리케이션을 위해 의도됩니다 (백스토핑)
특성
BS 시리즈는 있습니다 캠 또는 롤러 구성의.
재를 분리하기 위한 완전한 재 방지 스킴.
특별한 캠의 개발과 사용 때문에, 제품은 더 높은 신뢰성을 가지고 있습니다.
bs30 ~ bs135 상품은 그리스 종류로 밀봉되었고 따라서 더 이상 그리스가 요구됩니다.
낮은 속도 공기 전이 생성물은 컨베이어, 펌프, 기타 등등의 최종 샤프트에 설치했습니다.
bs HS 시리즈는 BS 시리즈의 이점을 유지하는 전제에 대하여 매우 최대 공회전 속도와 무방한 토크를 향상시키는 고속 제품입니다.
설치와 사용
컨베이어를 위한 특별한 논-리턴 위기. (저속도를 위해)
그리스의 타입은 밀봉되었고 더 이상 그리스가 요구됩니다. (소형 모델)
이중층 구조의 방진형 방법을 도입하세요.
적용 가능한 이유
위기는 컨베이어의 역회전을 방지하기를 계획했습니다. 매우 (저속도를 위해) 최대 공회전 속도와 무방한 토크를 향상시키는 bs HS 시리즈는 추가됩니다.
저속 공회전을 위해.
낮은 속도 공기 변형 생성물은 컨베이어와 펌프와 같은 마지막 회전축에 설치했습니다.
토크 : 294 ~ 686000n m30~70000kgfm
| 모델 | BS200 |
| 재료 | GCr15 |
| 내경 | 100-200mm |
| 외경 | 430 밀리미터 |
| 두께 | 145 밀리미터 |
| 토크 용량 | 37200Nm |
| 오버러닝 속도 | 100r/min |
제품 매개 변수
| 모델 | 토크 능력 (N·m) |
맥스. 오버러닝 (r/min) 내측 레이스 |
끌기 토크 (N·m) |
A | 비 | Ｃ | PCD Ｄ |
Ｅ | Ｓ | H-M Size×는 떨어집니다 × No.of 나사산이 있는 구멍 |
그리스 필터 구멍 (사이즈) |
Q'ty 그리스 (킬로그램) |
| BS160HS | 39200 | 350 | 34.3 | 180 | 360 | 175 | 315 | 220 | 40 | M20 ×P2.5×10 | PT 1/4 | 0.23 |
| BS200HS | 61700 | 250 | 44.1 | 205 | 430 | 200 | 380 | 260 | 40 | M22 ×P2.5× 8 | PT 1/4 | 0.31 |
| BS220HS | 102000 | 200 | 73.5 | 330 | 500 | 325 | 420 | 290 | 40 | M20 ×P2.5×16 | PT 1/4 | 1.3 |
| BS250HS | 147000 | 170 | 93.1 | 370 | 600 | 365 | 530 | 330 | 50 | M24 ×P3.0×16 | PT 1/4 | 1.7 |
| BS270HS | 204000 | 160 | 98 | 385 | 650 | 380 | 575 | 370 | 50 | M24 ×P3.0×16 | PT 1/4 | 2 |
| BS300HS | 294000 | 150 | 108 | 425 | 780 | 420 | 690 | 470 | 60 | M30 ×P3.5×16 | PT 1/4 | 3.6 |
| BS350HS | 392000 | 110 | 157 | 440 | 930 | 480 | 815 | 535 | 70 | M36 ×P4.0×16 | PT 1/4 | 4.1 |
| BS425HS | 735000 | 85 | 216 | 570 | 1030 | 580 | 940 | 635 | 70 | M36 ×P4.0×18 | PT 1/4 | 6.9 |
| BS450HS | 980000 | 80 | 245 | 570 | 1090 | 600 | 990 | 645 | 80 | M42 ×P4.5×18 | PT 1/4 | 7.2 |
| 새로운 JIS 키웨이 JISB1301-1996 ISO R773 |
오래된 JIS 키웨이 JISB1301-1959 |
보어 지름 범위 (밀리미터) |
W. 민 (킬로그램) |
Ｗ. 맥스 (킬로그램) |
| BS 30-30J | BS 30-30E | 20 to30 | 2.3 | 2.1 |
| BS 50-45J | BS 50-45E | 30 to50 | 4.7 | 4.0 |
| BS 50-50J | BS 50-50E | |||
| BS 65-40J | BS 65-40E | 40 to65 | 13.0 | 11.5 |
| BS 65-45J | BS 65-45E | |||
| BS 65-50J | BS 65-50E | |||
| BS65-55J | BS65-55E | |||
| BS 65-60J | BS 65-60E | |||
| BS 65-65J | BS 65-65E | |||
| BS 75-60J | BS 75-60E | 50 to75 | 14.7 | 13.1 |
| BS 75-65J | BS 75-65E | |||
| BS75-70J | BS75-70E | |||
| BS 75-75J | BS 75-75E | |||
| BS 85-70J | BS 85-70E | 60 to85 | 27.2 | 24.7 |
| BS 85-75J | BS 85-75E | |||
| BS85-80J | BS85-80E | |||
| BS 85-85J | BS 85-85E | |||
| BS 95-80J | BS 95-80E | 70 to95 | 32.2 | 29.4 |
| BS 95-85J | BS 95-85E | |||
| BS95-90J | BS95-90E | |||
| BS 95-95J | BS 95-95E | |||
| BS 110-85J | BS 110-85E | 80 내지 110 | 38.6 | 34.2 |
| BS 110-95J | BS 110-95E | |||
| BS 110-100J | BS 110-100E | |||
| BS 110-105J | BS 110-105E | |||
| BS 110-110J | BS 110-110E | |||
| BS 135 | BS 135 | 90 내지 135 | 76.1 | 68.0 |
| BS 160HS | BS 160HS | 100 내지 160 | 120 | 103 |
| BS 200HS | BS 200HS | 100 내지 200 | 200 | 163 |
| BS 220HS | BS 220HS | 150 내지 220 | 390 | 338 |
| BS 250HS | BS 250HS | 175 내지 250 | 760 | 689 |
| BS 270HS | BS 270HS | 200 내지 270 | 850 | 774 |
| BS 300HS | BS 300HS | 230 내지 300 | 1,400 | 1,300 |
| BS 350HS | BS 350HS | 250 내지 350 | 2,300 | 2,120 |
| BS 425HS | BS 425HS | 325 내지 425 | 3,300 | 2,960 |
| BS 450HS | BS 450HS | 350 내지 450 | 3,700 | 3,400 |
기록 :
1. 표준 끝난 구멍에 대한 허용한도는 H7입니다.
2. 굵은 글자에서 히라이트드 항목은 저장 품목입니다, 다른 사람이 명령하기 위해 구축됩니다.
3. BS 캠 클러치는 당신의 상술에 따라 지루할 수 있습니다.
허용한도와 키웨이 차원과 보어 지름을 상세화하세요.
상술하기 위해 확신하세요.
