제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO-9001
모델 번호: CKZ-B 시리즈
지불과 운송 용어
최소 주문 수량: 1 PC
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 0 일
지불 조건: 웨스턴 유니온, 머니그램, L/C (신용장), 인수 인도, D/P (지급도 조건)인 전신환
공급 능력: 한달에 10000
이름: |
버킷 엘리베이터를 위한 CKZ-B 원 디렉션 위기 |
재료: |
GCR 15 베어링 강철 |
타입: |
한 방법 태도 |
두께 (밀리미터): |
106-190 |
(Nm을) 회전시키세요: |
404-1830 |
(KG에) 짓누르세요: |
3.98-11.42 |
구멍 사이즈(MM): |
110-180 |
보증: |
12개월 |
이름: |
버킷 엘리베이터를 위한 CKZ-B 원 디렉션 위기 |
재료: |
GCR 15 베어링 강철 |
타입: |
한 방법 태도 |
두께 (밀리미터): |
106-190 |
(Nm을) 회전시키세요: |
404-1830 |
(KG에) 짓누르세요: |
3.98-11.42 |
구멍 사이즈(MM): |
110-180 |
보증: |
12개월 |

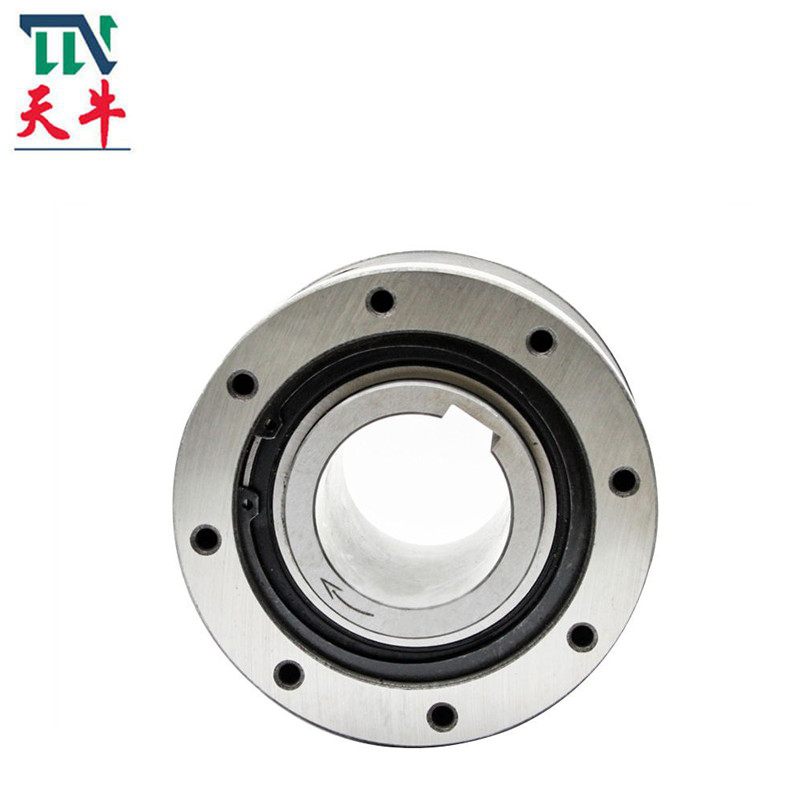

버킷 엘리베이터를 위한 CKZ-B 원 디렉션 위기
생산 도입
CK-B 일련은 베어링 지지대 없이 아우터 링의 양쪽 끝에 키 홈과 쐐기 유형 단방향 클러치입니다. 반경 치수는 표준 함유량 부피와 같습니다. 사용될 때, 그것은 굴대이고 경하중에 견디기 위해 태도로 설치될 필요가 있습니다. 그리스는 공장에 추가되었습니다.
표준 설치 방법은 CK-B 모델이 태도로 협력하여 동축으로 있다는 것이고 똑같은 허용 오차 요구사항이 요구됩니다. 내측 링과 샤프트는 키로 연결됩니다. 아우터 링은 h7에 대한 치수 허용차를 가지고 있고, H7에 대한 허용한도와 기계화 막장과 일치됩니다. 아우터 링의 양쪽에 단부면 핵심은 토크를 전하기 위해 아우터 링과 기계화 막장을 고치는데 사용됩니다.
이 시리즈는 종종, 인쇄하, 식량, 의학적이, 직물이, 화학적이고 다른 기계장치를 패키징하는 것이 사용됩니다
1. CKZ-브시리즈 캠 클러치는 양쪽 끝에 실드 베어링에 의해 보호되고, 특별한 그리스로 포장되고, 사용이 준비됩니다. 어떤 추가적 윤활유도 요구되지 않습니다.
2. 부착성 도르래를 위해, 위기에 대한 기어 또는 필름의 구멍이 걸리는 톱니바퀴가 바깥 레이스의 내부면을 따라 (ISOR773에 대한 f7 허용한도로) 허브를 삽입하고, 위기 끝에 나사산이 있는 구멍 안으로 볼트 (고조된 긴장)을 조입니다.
3. 추천된 샤프트 허용한도는 좌하에 탁자에 나타납니다.
4. 외부 스러스트 하중은 캠 클러치에 의하지 않는, 기타 장치에 의해서 지원되어야 합니다.
5. 샤프트에 위기를 확보하기 위해 평행키를 단지 사용하세요. 테이퍼키를 사용하지 마세요.
6. 샤프트 위에 위기를 탑재할 때, 내측 레이스에 그러나 결코 바깥 레이스에 압력을 가하세요.
7. 40' Ｃ에 대기 온도 범위는 5입니다'.
8. 사용될 키는 ISOR773에 따라 있어야 합니다. (DIN 6885.1)
| 타입 | 명목상 토크 [N.m] |
제한된 속도를 오버런하기 [분 Ｒ /] |
차원 안에 콘투어 [밀리미터] | 중량 [킬로그램] |
|||||||||||
| 바깥 레이스 사이즈 | 내측 레이스 사이즈 | ||||||||||||||
| 내부 레이스 |
외부의 레이스 |
D[h7] | D1[H7] | 비 | Ｆ | 엔-M | Ｅ | Ｈ | d[H7] | Ｃ | bn×tn | Ｅ | |||
| CKZ-B25110 | 404 | 700 | 300 | 110 | 80 | 68 | 95 | 6-M8 | 15 | 20 | 25 | 70 | 10×3.3 | 4.5 | 3.98 |
| CKZ-B35130 | 825 | 560 | 250 | 130 | 90 | 85 | 100 | 6-M10 | 15 | 25 | 35 | 87 | 10×3.3 | 4.5 | 7.01 |
| CKZ-B45150 | 1464 | 490 | 200 | 150 | 110 | 90 | 130 | 6-M10 | 20 | 25 | 45 | 92 | 14×3.8 | 4.5 | 9.69 |
| CKZ-B50165 | 1830 | 420 | 150 | 165 | 120 | 92 | 145 | 6-M12 | 20 | 25 | 50 | 97 | 14×3.8 | 5 | 12.36 |
| CKZ-B50180 | 2990 | 420 | 150 | 180 | 125 | 106 | 160 | 6-M12 | 20 | 25 | 50 | 108 | 16×3.8 | 5 | 16.51 |
| CKZ-B60200 | 3494 | 350 | 120 | 200 | 150 | 115 | 180 | 6-M12 | 25 | 25 | 60 | 117 | 20×4.9 | 6 | 22.02 |
| CKZ-B70240 | 4920 | 350 | 120 | 240 | 170 | 122 | 210 | 6-M14 | 25 | 30 | 70 | 124 | 22×5.4 | 6 | 34.65 |
| CKZ-B75260 | 5760 | 280 | 100 | 260 | 200 | 130 | 230 | 6-M18 | 25 | 35 | 75 | 138 | 22×5.4 | 8 | 42.38 |
| CKZ-B80300 | 7500 | 280 | 100 | 300 | 230 | 136 | 265 | 6-M18 | 25 | 35 | 80 | 138 | 22×5.4 | 8 | 57.17 |
| CKZ-B25100 | 400 | 750 | 350 | 100 | 75 | 80 | 88 | 6-M8 | 10 | 16 | 25 | 82 | 8×3.3 | 4.5 | 2.62 |
| CKZ-B28105 | 400 | 700 | 300 | 105 | 80 | 68 | 95 | 6-M8 | 15 | 16 | 28 | 70 | 10×3.3 | 4.5 | 2.75 |
| CKZ-B3090 | 350 | 800 | 380 | 90 | 62 | 49 | 75 | 6-M6 | 10 | 15 | 30 | 50 | 8×2.0 | 4 | 4.86 |
| CKZ-B3290 | 380 | 800 | 380 | 90 | 65 | 60 | 80 | 8-M6 | 10 | 16 | 32 | 60 | 10×3.7 | 4 | 4.32 |
| CKZ-B30110 | 404 | 700 | 300 | 110 | 80 | 68 | 95 | 6-M8 | 15 | 16 | 30 | 70 | 10×3.3 | 4.5 | 3.91 |
| CKZ-B32125 | 1021 | 560 | 250 | 125 | 95 | 90 | 110 | 8-M8 | 15 | 12 | 32 | 92 | 10×3.3 | 4.5 | 6.53 |
| CKZ-B35115 | 800 | 700 | 300 | 115 | 72 | 78 | 95 | 6-Φ11 | 15 | 35 | 78 | 10×3.3 | 4.5 | 4.63 | |
| CKZ-B40125 | 800 | 600 | 300 | 125 | 95 | 76 | 110 | 6-M8 | 15 | 18 | 40 | 80 | 12×3.3 | 4.5 | 5.60 |
| CKZ-B45190 | 2150 | 380 | 130 | 190 | 130 | 86 | 160 | 4-Φ14 | 20 | 45 | 86 | 14×3.8 | 6 | 17.5 | |
| CKZ-B55155 | 1735 | 490 | 200 | 155 | 125 | 100 | 140 | 8-M8 | 20 | 20 | 55 | 102 | 16×4.3 | 5 | 10.96 |
| CKZ-B55175 | 1800 | 420 | 150 | 175 | 110 | 79 | 155 | 6-M10 | 20 | 15 | 55 | 87 | 16×4.3 | 5 | 14.92 |
| CKZ-B60180 | 3100 | 420 | 150 | 180 | 140 | 124 | 158 | 8-M10 | 25 | 20 | 60 | 128 | 18×4.4 | 6 | 17.25 |
| CKZ-B65180 | 3100 | 420 | 150 | 180 | 140 | 122 | 158 | 8-M10 | 25 | 20 | 65 | 124 | 18×4.4 | 6 | 16.68 |
| CKZ-B80160 | 1830 | 420 | 150 | 180 | 130 | 100 | 145 | 6-M8 | 25 | 20 | 80 | 112 | 22×5.4 | 6 |
11.42 |
