제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO-9001
모델 번호: FXN 시리즈
지불과 운송 용어
최소 주문 수량: 1 PC
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 0 일
지불 조건: 웨스턴 유니온, 머니그램, L/C (신용장), 인수 인도, D/P (지급도 조건)인 전신환
공급 능력: 한달에 10000
이름: |
FXN51-25/85 내부의는 FXN 시리즈를 지니는 오버러닝 클러치를 타성으로 달립니다 |
재료: |
GCR 15 베어링 강철 |
타입: |
롤러 베어링 |
두께 (밀리미터): |
10-25 |
(Nm을) 회전시키세요: |
40-1200 |
(KG에) 짓누르세요: |
0.3-21 |
구멍 사이즈(MM): |
35-100 |
보증: |
12개월 |
이름: |
FXN51-25/85 내부의는 FXN 시리즈를 지니는 오버러닝 클러치를 타성으로 달립니다 |
재료: |
GCR 15 베어링 강철 |
타입: |
롤러 베어링 |
두께 (밀리미터): |
10-25 |
(Nm을) 회전시키세요: |
40-1200 |
(KG에) 짓누르세요: |
0.3-21 |
구멍 사이즈(MM): |
35-100 |
보증: |
12개월 |

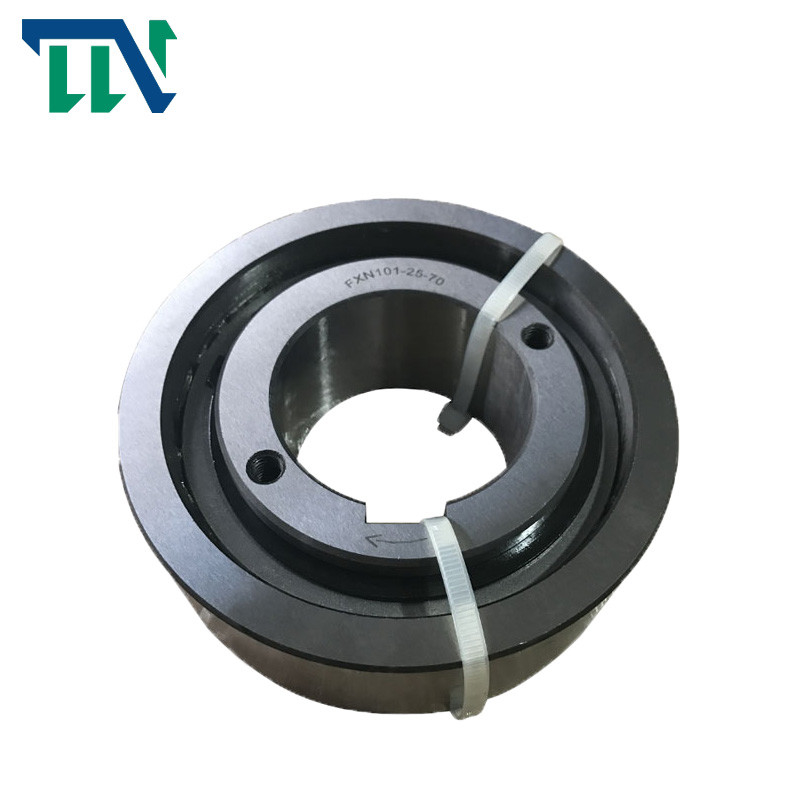

FXN51-25/85 내부의는 오버러닝 클러치 태도를 타성으로 달립니다
생산 도입
특징
내부의 자유륜 FXN은 베어링 지지대 없이 그리고 스프라그 이륙 Ｘ로 스프라그 자유륜입니다. 스프라그 이륙 Ｘ는 내측 링이 고속으로 회전할 때 마모가 되지 않은 자유로운 것 - 회전 운영을 보증합니다. 아우터 링은 고객 hous ing으로 가압됩니다. 이것은 소형이게 하고 공간 절약형 맞춤 해결책이 가능합니다. 자유륜 FXN은 다음과 같이 사용됩니다 :
백스톱
오버러닝 클러치
고속도 환류 소자 수술과 적용성을 위해와 낮 와 오버러닝 클러치가 구동 작동을 가속시킨 것처럼 사용될 때. 20 500 Nm에 달하는 명목상 토크. 토크는 압착 끼움으로 아우터 링 상에 전송됩니다. 130 밀리미터에 달하는 구멍. 많은 표준 구멍은 이용 가능합니다.
최대 전달 가능 토크는 2 배 특정한 명목상 토크입니다. 선택 토크의 확정을 위한 페이지 14를 보세요.
이론적 명목상 토크는 안쪽이고 외부 링 사이에 이상적 동심성에 단지 신청합니다. 실제로, 동심성은 말의 울음 부링 부품의 베어링 플레이와 센터링 에러에 의해 영향을 받습니다. 현존하는 런 아웃 (T.I.R.)를 고려하 동안, 그리고 나서 테이블에 명시된 명목상 토크는 적용됩니다.
요청하는 대로 더 높은 속도.
내부 자유륜 FXN 38 - 전동기에 첨부하기 위해 하우징 어댑터에 배열되는 백스톱으로서의 17/70 NX. 주택으로 가압되는 가는 아우터 링은 공간 효율적 맞춤 솔루션을 가능하게 합니다. 정상 작동 (자유로운 오우 작동)에서 높은 주속 때문에, 스프라그 이륙 Ｘ는 비접촉식과 그러므로 마모가 되지 않는 연속작동을 보증합니다.
제품 매개 변수
| 자유륜 사이즈 | 밀리미터 | 밀리미터 | 구멍 Ｄ | 밀리미터 | 밀리미터 | 최대. 밀리미터 | 비 | Ｄ 밀리미터 | Ｆ | Ｊ | Ｋ 분. 밀리미터 | Ｌ |
중량 킬로그램 |
|
| 표준 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | ||||||||||
| 밀리미터 밀리미터 | ||||||||||||||
| FXN31 - 17/60 | 20* | 20* | 25 | 60 P6 | 55 | 31 | 85 | 24 | 0,3 | |||||
| FXN31 - 17/62 | 20* | 20* | 25 | 62 P6 | 55 | 31 | 85 | 24 | 0,4 | |||||
| FXN38 - 17/70 | 25* | 25* | 25 | 70 P6 | 62 | 38 | 90 | 24 | 0,4 | |||||
| FXN46 - 25/80 | 25 | 30 | 35 | 80 P6 | 70 | 46 | 95 | 35 | 0,8 | |||||
| FXN51 - 25/85 | 25 | 30 | 35 | 36 | 35 | 85 P6 | 75 | 51 | 105 | 35 | 0,8 | |||
| FXN56 - 25/90 | 35 | 40 | 35 | 90 P6 | 80 | 56 | 110 | 35 | 0,9 | |||||
| FXN61 - 19/95 | 30 | 35 | 40 | 45* | 26 | 95 P6 | 85 | 61 | 120 | 25 | 0,8 | |||
| FXN61 - 19/106 | 30 | 35 | 40 | 45* | 25 | 106 H7 | 85 | 61 | 120 | 25 | 1,2 | |||
| FXN66 - 25/100 | 35 | 40 | 45 | 48* | 30 | 100 P6 | 90 | 66 | 132 | 35 | 1,1 | |||
| FXN66 - 25/110 | 35 | 40 | 45 | 48* | 40 | 110 P6 | 90 | 66 | 132 | 35 | 1,8 | |||
| FXN76 - 25/115 | 45 | 55 | 60* | 40 | 115 P6 | 100 | 76 | 140 | 35 | 1,7 | ||||
| FXN76 - 25/120 | 45 | 55 | 60* | 32 | 120 J6 | 100 | 76 | 140 | 35 | 1,8 | ||||
| FXN86 - 25/125 | 40 | 45 | 50 | 60 | 65 | 70* | 40 | 125 P6 | 110 | 86 | 150 | 40 | 2,3 | |
| FXN86 - 25/130 | 40 | 45 | 50 | 60 | 65 | 70* | 40 | 130 P6 | 110 | 86 | 150 | 40 | 2,6 | |
| FXN 101 - 25/140 | 55 | 70 | 75 | 45 | 140 P6 | 125 | 101 | 175 | 50 | 3,1 | ||||
| FXN 101 - 25/149 | 70 | 75 | 62 | 149 H6 | 125 | 101 | 175 | 62 | 4,2 | |||||
| FXN 101 - 25/150 | 55 | 70 | 75 | 45 | 150 P6 | 125 | 101 | 175 | 50 | 3,6 | ||||
| FXN 85 - 40/140 | 45 | 50 | 60 | 65 | 65 | 45 | 140 P6 | 125 | 85 | 175 | 60 | 3,2 | ||
| FXN 85 - 40/150 | 45 | 50 | 60 | 65 | 65 | 45 | 150 P6 | 125 | 85 | 175 | 60 | 4,2 | ||
| FXN 100 - 40/160 | 45 | 50 | 55 | 60 | 70 | 75 | 75 | 50 | 160 P6 | 140 | 100 | 190 | 60 | 5,1 |
| FXN 105 - 50/165 | 80 | 80 | 62 | 165 P6 | 145 | 105 | 195 | 62 | 5,8 | |||||
| FXN 120 - 50/198 | 60 | 65 | 70 | 75 | 80 | 95 | 95 | 70 | 198 H6 | 160 | 120 | 210 | 70 | 8,6 |
| FXN 140 - 50/215 | 65 | 90 | 100 | 110 | 110 | 69 | 215 J6 | 180 | 140 | 245 | 70 | 14,0 | ||
| FXN 170 - 63/258 | 70 | 85 | 100 | 120 | 130 | 80 | 258 H6 | 210 | 170 | 290 | 80 | 21,0 | ||
