제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO-9001
모델 번호: GFR 시리즈
지불과 운송 용어
최소 주문 수량: 1 PC
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 5-10 일로 일합니다
지불 조건: 웨스턴 유니온, 머니그램, L/C (신용장), 인수 인도, D/P (지급도 조건)인 전신환
공급 능력: 한달에 10000
이름: |
5가지 타입에 이용할 수 있는 스프라그와 표면을 볼트로 죄기 위한 프리휠즈 FB |
재료: |
GCR 15 베어링 강철 |
타입: |
롤러베어링 |
두께 (밀리미터): |
35-170 |
(Nm을) 회전시키세요: |
8.3-2500 |
(Kg에) 짓누르세요: |
0.07-6.3 |
구멍 사이즈(MM): |
8-65 |
이름: |
5가지 타입에 이용할 수 있는 스프라그와 표면을 볼트로 죄기 위한 프리휠즈 FB |
재료: |
GCR 15 베어링 강철 |
타입: |
롤러베어링 |
두께 (밀리미터): |
35-170 |
(Nm을) 회전시키세요: |
8.3-2500 |
(Kg에) 짓누르세요: |
0.07-6.3 |
구멍 사이즈(MM): |
8-65 |

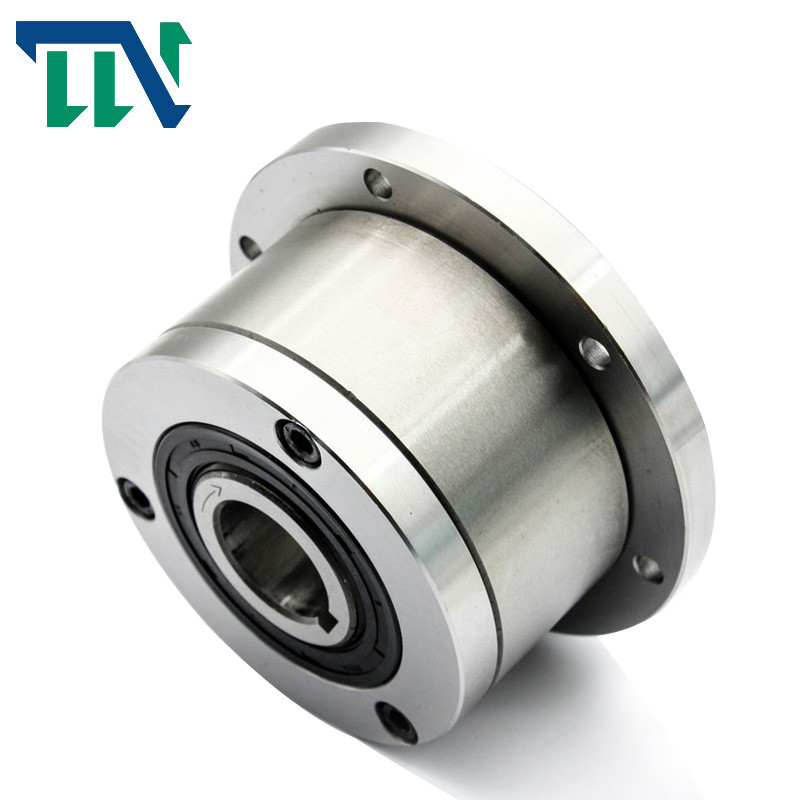

GC-B 롤러형 자유륜 원 디렉션 위기
생산 도입
타입스 GFR, GFRN은 롤러형 자유륜입니다. 2를 사용하여, 그들은 지원받는 것으로 지탱하고 있습니다.. 시리즈 태도,와 기름 윤활을 요구합니다. 이러한 단위는 뒷면에 예에서 처럼 기름 윤활과 봉합을 제공하여 디자인에서 사용될 수 있습니다. 태도는 축방향으로 응력을 가지지 말아야 합니다.
일반적으로, 타입 GFR, GFRN은 토크를 전하고, 기름 윤활과 봉합을 제공하도록 설계되는 Ｆ 시리즈 커버와 함께 사용됩니다. 보통 이러한 표지는 다음 페이지에 보여진 조합에 따라 한 쌍이 되어서 사용됩니다. GFR 모델의 바깥 레이스는 H7 허용한도에 뚫린 어떠한 성분도 받고 집중하도록 평범합니다.
토크는 이 경우에 커버 판을 통하여 볼트로 전해집니다. 저 타입 GFRN이 토크를 전하기 위해 외부 직경에 키웨이를 가지고 있는 것을 제외하고 타입스 GFR, GFRN은 동일합니다. 두 논문 밀봉은 바깥 레이스와 커버판 사이에 위치될 각각 유닛으로 전달됩니다.
창주 TIANNIU 전송 장비 주식회사는 전문적 단방향 클러치 태도 공급입니다, 1차 제품이 극소 전자기 클러치, 토크 리미터 결합, 슬라이딩 샤프트 결합, 탄력적 추진기 축 이음, 로킹 조립체와 축 이음, 등입니다.
고객들로부터 요구에 맞게 제조된 제품의 비즈니스 원리를 고집하면서, 우리는 10년 이상 동안 스프라그 크러치 베아링과 위기 한 방법 베어링 산업에 있었습니다.우리는 고객들을 듣고, 혁신을 적용하고 모든 그들의 필요를 충족시키기 위해 숙련으로 구축되는 것 서비스합니다.
제품 매개 변수
| 타입 | 사이즈 | 오버러닝 속도 | 수 | 중량 | ||||||||||||||
GFR GFRN |
dH7 | TKN1) | nimax2) | namax3) | Dh7 | D2 | D4 | D3 | Ｇ | Ｔ | Ｚ | Ｌ 1 | Ｌ | 비 | t1 | bP10 | Ｆ | |
| [밀리미터] | [Nm] | [min-1] | [min-1] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [킬로그램] | |||
| 12* | 55 | 4000 | 7200 | 62 | 20 | 42 | 51 | ø5.5 | - | 3 | 42 | 20 | 27 | 2.5 | 4 | 0.5 | 0.5 | |
| 15 | 125 | 3600 | 6500 | 68 | 25 | 47 | 56 | M5 | 8 | 3 | 52 | 28 | 32 | 3 | 5 | 0.8 | 0.8 | |
| 20 | 181 | 2700 | 5600 | 75 | 30 | 55 | 64 | M5 | 8 | 4 | 57 | 34 | 39 | 3.5 | 6 | 0.8 | 1 | |
| 25 | 288 | 2100 | 4500 | 90 | 40 | 68 | 78 | M6 | 10 | 4 | 60 | 35 | 40 | 4 | 8 | 1 | 1.5 | |
| 30 | 500 | 1700 | 4100 | 100 | 45 | 75 | 87 | M6 | 10 | 6 | 68 | 43 | 48 | 4 | 8 | 1 | 2.2 | |
| 35 | 725 | 1550 | 3800 | 110 | 50 | 80 | 96 | M6 | 12 | 6 | 74 | 45 | 51 | 5 | 10 | 1 | 3 | |
| 40 | 1025 | 1150 | 3400 | 125 | 55 | 90 | 108 | M8 | 14 | 6 | 86 | 53 | 59 | 5 | 12 | 1.5 | 4.6 | |
| 45 | 1125 | 1000 | 3200 | 130 | 60 | 95 | 112 | M8 | 14 | 8 | 86 | 53 | 59 | 5.5 | 14 | 1.5 | 4.7 | |
| 50 | 2125 | 800 | 2800 | 150 | 70 | 110 | 132 | M8 | 14 | 8 | 94 | 64 | 72 | 5.5 | 14 | 1.5 | 7.2 | |
| 55 | 2625 | 750 | 2650 | 160 | 75 | 115 | 138 | M10 | 16 | 8 | 104 | 66 | 72 | 6 | 16 | 2 | 8.6 | |
| 60 | 3500 | 650 | 2450 | 170 | 80 | 125 | 150 | M10 | 16 | 10 | 114 | 78 | 89 | 7 | 18 | 2 | 10.5 | |
| 70 | 5750 | 550 | 2150 | 190 | 90 | 140 | 165 | M10 | 16 | 10 | 134 | 95 | 108 | 7.5 | 20 | 2.5 | 13.5 | |
| 80 | 8500 | 500 | 1900 | 210 | 105 | 160 | 185 | M10 | 16 | 10 | 144 | 100 | 108 | 9 | 22 | 2.5 | 18.2 | |
| 90 | 14500 | 450 | 1700 | 230 | 120 | 180 | 206 | M12 | 20 | 10 | 158 | 115 | 125 | 9 | 25 | 3 | 28.5 | |
| 100 | 20000 | 350 | 1450 | 270 | 140 | 210 | 240 | M16 | 24 | 10 | 182 | 120 | 131 | 10 | 28 | 3 | 42.5 | |
| 130 | 31250 | 250 | 1250 | 310 | 160 | 240 | 278 | M16 | 24 | 12 | 212 | 152 | 168 | 11 | 32 | 3 | 65 | |
| 150 | 70000 | 200 | 980 | 400 | 200 | 310 | 360 | M20 | 32 | 12 | 246 | 180 | 194 | 12 | 36 | 4 | 138 | |
