제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: CGS ISO9001
모델 번호: DLMT
지불과 운송 용어
최소 주문 수량: 1 PC
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 0 일
지불 조건: 웨스턴 유니온, 머니그램, L/C (신용장), 인수 인도, D/P (지급도 조건)인 전신환
공급 능력: 한달에 10000
이름: |

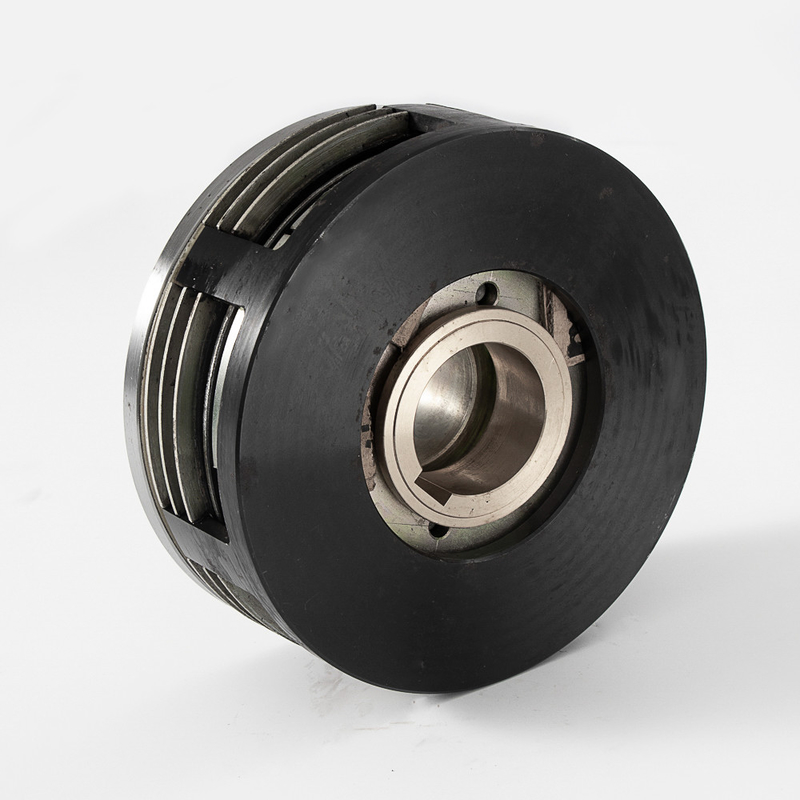

DLMT 젖은 유형 다중 디스크 전자기 클러치 |
내경: |
27.5-265mm |
외경 : 85-253mm: |
61-460mm |
길이: |
34.5-70.5mm |
보증: |
12개월 |
주문 제작된 지원: |
OEM, ODM |
중량: |
0.57kg-34kg |
이름: |
DLMT 젖은 유형 다중 디스크 전자기 클러치 |
내경: |
27.5-265mm |
외경 : 85-253mm: |
61-460mm |
길이: |
34.5-70.5mm |
보증: |
12개월 |
주문 제작된 지원: |
OEM, ODM |
중량: |
0.57kg-34kg |
상품 소개
전자기 클러치는 전자기력에 의해 압력을 발생시키는 마찰 클러치를 언급합니다. 기계 공구 자동화, 빠른 동작을 실현하도록 쉬운 장거리 작전, 작은 에너지 조절, 단순 구조를 실현할 수 있기 때문에, 그것은 또한 넓게 사용되었습니다. 전자기 클러치는 또한 전자기 결합으로 불립니다. 기계적 전송 시스템에서 2 회전부를 만들기 위해 안쪽이고 외부 마찰 플레이트 사이에 전자 유도와 마찰의 원리를 적용하는 것은 전자기적 기계적 연결입니다. 실무가 회전하는 것을 멈추지 않을 때, 피동부는 결합되거나 그것에서 분리될 수 있습니다. 전자기 기계적인 연결 장치가 자동적으로 실행하는 전기 제품입니다. 전자기 클러치는 기계적 개시, 반전, 속도 조정률과 제동을 제어하는데 사용될 수 있습니다. 그것은 단순 구조, 빠른 동작, 작은 에너지 조절과 쉬운 리모콘이라는 유리한 입장에 있습니다 ; 비록 크기에 작지만, 그것은 큰 토크를 전할 수 있습니다 ; 정지 제어를 위해 사용될 때, 그것이 빠르고 안정적 제동이라는 유리한 입장에 있어서 전자기 클러치는 넓게 사용됩니다. 그것은 넓게 다양한 가공기 도구와 기계적 전송 시스템에서 사용됩니다. 전자기 클러치의 기능은 구동축에서 측면에서 종동축에서 측면까지 작동기의 토크 (또는 강국을) 전하는 것입니다.
마른 싱글 플레이트 전자기 클러치 : 코일이 에너지가 공급될 때, 자기력은 발생됩니다. 전자기력의 작용에서, 아마추어 이 담긴 스프링 플레이트는 변형되고, 이동판과 아마추어가 함께 끌리고, 위기가 고정 상태에 있습니다 ; 코일이 떨어져서 강화될 때, 자기력은 없어지고, 아마추어가 전단력의 작용에서 회복하고, 위기가 분리된 상태에 있습니다
습식 다중 디스크 전자기 클러치와 습식 다중 디스크 전자 브레이크 장치는 주로 기계 (선반, 안꾸물거려반, 제분기, 멀티 에너지 자동 가공기), 기계를 만든 건설 기계, 기계, 목재 가공기대, 배, 특수 차량 (PTO), 다른 일반적 산업용 기계류를 취급하는 것 일하는 것이 사용됩니다
제품 매개 변수
| 사이즈 |
평가된 동력의 토크 N.m |
평가된 정지 토크 N.m |
맞물림 시간 | 이탈 시간 | 정격 전압 (DC Ｖ) |
코일 소비 전력 (20') Ｗ |
허락된 최대 리볼프션 (분 Ｒ /) |
유량 비율 (L/min) |
| DLMT-5S | 50 | 90 | 0.28 | 0.11 | 24 | 29 | 3000 | 0.4 |
| DLMT-10S | 100 | 160 | - | - | 24 | 41 | 2500 | 0.7 |
| DLMT-20S | 200 | 320 | 0.45 | 0.21 | 24 | 46 | 2500 | 0.7 |
| DLMT-35S | 350 | 560 | 0.5 | 0.26 | 24 | 52 | 1900 | 0.9 |
| DLMT-50S | 500 | 800 | 0.56 | 0.31 | 24 | 65 | 1900 | 1.2 |
| DLMT-160S | 1600 | 2500 | 1.23 | 0.48 | 24 | 132 | 1500 | 1.4 |
| 사이즈 | 광선의 Demensions(MM) | 축 방향/좌표 축의 Demensions(MM) | ||||||||
| D1 | Φ | Ｅ | Ｈ | α | Ｌ | L1 | L2 | L3 | L4 | |
| DLMT-5S | 113 | 30 | 8F8 | 31.7 | - | 78 | 58.5 | 29 | 22 | - |
| DLMT-10S | 133 | 40 | 12F8 | 42 | - | 84.5 | 60 | 30 | 23 | - |
| DLMT-20S | 157 | 50 | 14F8 | 52.5 | - | 89 | 61 | 30 | 24 | - |
| DLMT-35S | 180 | 54 | 15F8 | 57 | 8 | 102 | 72 | 40 | 24 | 140 |
| DLMT-50S | 195 | 60 | 18JS9 | 63.3 | 8 | 107 | 72.5 | 38.5 | 26 | 147 |
| DLMT-160S | 295 | 90 | 2*25JS9 | 100.8 | 12 | 205 | 140 | 80 | 52 | 190 |
| 사이즈 | 이(Z)의 수 | Modulus(α) | 압력 angle(α) | 피치의 지름 | 토대 탄젠트 | 측정스팬의 톱니 갯수 |
| DLMT-5S | 23 | 2 | 20' | 46 | 15.4 | 3 |
| DLMT-10S | 27 | 2 | 20' | 54 | 21.3 | 4 |
| DLMT-20S | 26 | 2.5 | 20' | 65 | 19.3 | 3 |
| DLMT-35S | 24 | 3 | 20' | 65 | 23.15 | 3 |
| DLMT-50S | 25 | 3 | 20' | 75 | 23.19 | 3 |
| DLMT-160S | 25 | 5 | 20' | 125 | 38.65 | 3 |
