제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: CGS
모델 번호: DC
지불과 운송 용어
최소 주문 수량: 1 PC
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 0 일
지불 조건: 웨스턴 유니온, 머니그램, L/C (신용장), 인수 인도, D/P (지급도 조건)인 전신환
공급 능력: 한달에 10000
이름: |

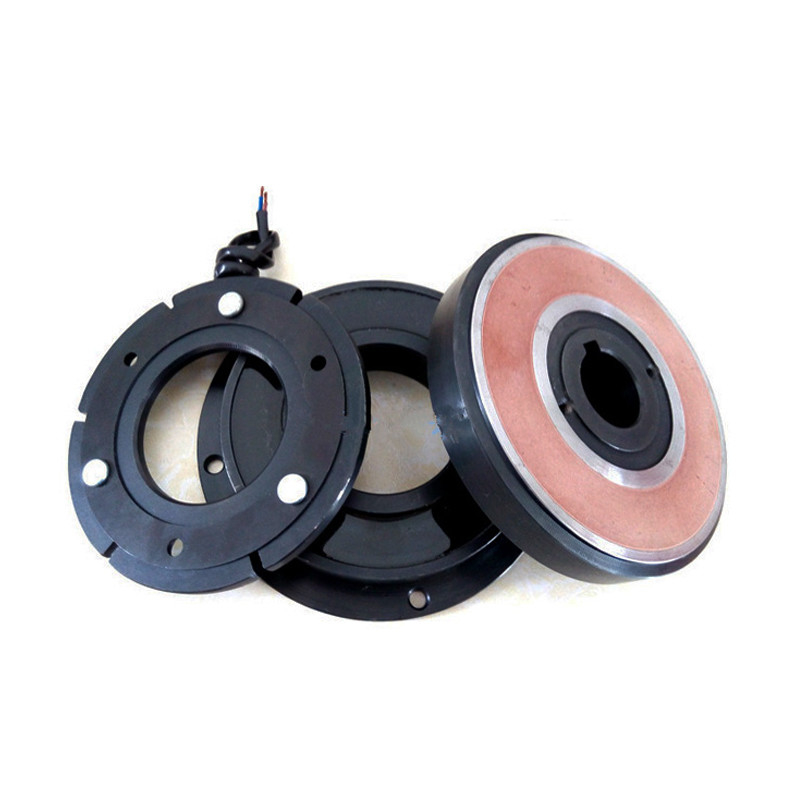

DLD1 이리에 산업적 전자 브레이크 장치 |
내경: |
27.5-265mm |
외경 : 85-253mm: |
61-460mm |
길이: |
34.5-70.5mm |
보증: |
12개월 |
주문 제작된 지원: |
OEM, ODM |
중량: |
0.57kg-34kg |
이름: |
DLD1 이리에 산업적 전자 브레이크 장치 |
내경: |
27.5-265mm |
외경 : 85-253mm: |
61-460mm |
길이: |
34.5-70.5mm |
보증: |
12개월 |
주문 제작된 지원: |
OEM, ODM |
중량: |
0.57kg-34kg |
상품 소개
전자기 클러치는 위기의 결합과 분리를 제어하기 위해 코일에 의존합니다.
전자기 클러치는 다음으로 분할될 수 있습니다 마른 한덩어리로 되어 있는 전자기 클러치, 마른 멀티-피스
전자기 클러치, 습식 멀티-피스 전자기 클러치, 자기 분말 클러치, 하락
전자기 클러치와 기타. 전자기 클러치의 워킹 모드는 나눠질 수 있습니다
다음 안으로 전력 조합과 전력 조합.
그것은 주로 코일, 조정할 수 있는 아마추어, 연결과 멍에로 구성됩니다
그것은 마찰 플레이트 그룹, 구리 슬리이브, 환원 스프링과 슬립 링으로 구성됩니다. 마찰 플레이트 그룹은 여러 외부 마찰 플레이트와 안쪽 마찰 플레이트로 구성됩니다
안쪽이고 외부 마찰 플레이트는 교대로 멍에의 외부 치에 배열됩니다. 최외각 시트의 원추형 외주 위의 6개의 개방 홈
그것은 연결된 6 갈고리 발톱에 자유로이 계속 나아갈 수 있습니다 ; 내부 플레이트의 내측 둘레 위의 내부 치형부는 멍에의 외부 치에 자유로이 계속 나아갈 수 있습니다.
클러치 코일이 활성화될 때, 전자기력은 아마추어를 멍에로 끌어당기고 그들 사이에 플레이트 그룹을 압축하기 위해 발생됩니다,
토크는 안쪽이고 외부 플레이트 사이의 마찰에 의하여 멍에서부터 결합까지 또는 결합에서부터 멍에까지 전해집니다
전력의 전송을 실현하기 위해. 클러치 코일이 에너지가 공급된 드일 때, 전자기력은 없어지고 환원 스프링이 아마추어를 튀게 할 것입니다
전원 켬 전에 입장에게 돌아가시오 그러면 마찰 플레이트 그룹은 토크의 전송을 끝내기 위해, 자연적 느슨한 상태를 제공합니다.
제품 매개 변수
| 사이즈 | 평가된 다이에밀 torqueN.m | 정적 torqueN.m | 정격 전압 DC Ｖ | 코일 소비 전력 (20') Ｗ | 허락된 최대 리볼프션 (분 Ｒ /) |
| DLD1-100 | 1000 | 1100 | 24/110 | 125 | 1500 |
| DLD1-100A | 1000 | 1100 | 24/110 | 125 | 1500 |
| DLD1-100T | 1000 | 1100 | 24/110 | 125 | 1500 |
| DLD1-160A | 1600 | 1760 | 110 | 151 | 1500 |
| DLD1-160AT | 1600 | 1760 | 110 | 151 | 1500 |
| 사이즈 | 광선의 Demensions(MM) | 축 방향/좌표 축의 Demensions(MM) | ||||||
| D1 | D2 | D3 | Ｌ | L1 | L2 | L3 | δ | |
| DLD1-100 | 420 | 170 | 90 | 212 | 105 | 75 | 0.7 | 0.8±0.1 |
| DLD1-100A | 420 | 170 | 90 | 212 | 105 | 75 | 0.7 | 0.8±0.1 |
| DLD1-100T | 420 | 170 | 60 | 216 | 117 | 58 | 0.7 | 0.8±0.1 |
| DLD1-160A | 480 | 200 | 110 | 259 | 110 | 100 | 0.8 | 1±0.1 |
| DLD1-160AT | 480 | 200 | 100 | 270 | 110 | 110 | 0.8 | 1±0.1 |
실장 예 :
