제품 세부 정보
원래 장소: 중국
브랜드 이름: Tianniu
인증: ISO9001
모델 번호: TLK601 시리즈
지불과 운송 용어
최소 주문 수량: 2
가격: Negotiable
포장 세부 사항: 비행기로 바다 선적에 의한 통
배달 시간: 0 일
공급 능력: 달 당 1000년
모델 번호: |
TLK601 로킹 조립체 |
재료: |
GCr15 베어링 강철 |
중량: |
0.15-4.2 |
구멍 내경: |
14-90mm |
외경: |
23-112mm |
사이즈: |
M4 M6 M8 Ｍ 10 |
(크킨텀을 회전시키세요: |
9.7-184 |
모델 번호: |
TLK601 로킹 조립체 |
재료: |
GCr15 베어링 강철 |
중량: |
0.15-4.2 |
구멍 내경: |
14-90mm |
외경: |
23-112mm |
사이즈: |
M4 M6 M8 Ｍ 10 |
(크킨텀을 회전시키세요: |
9.7-184 |

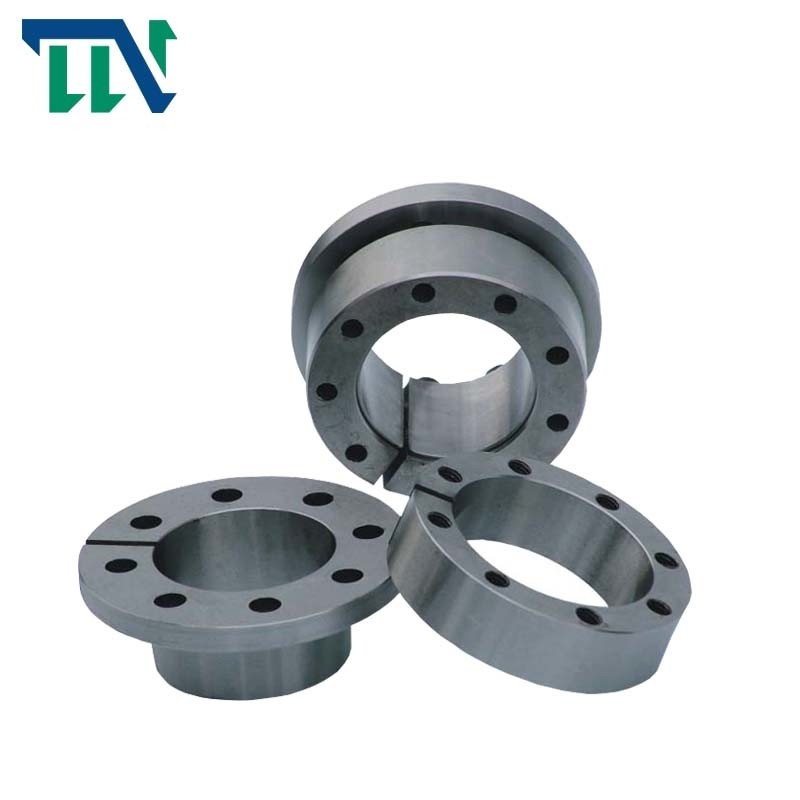

TLK601 로킹 조립체 자기 중립성
표준 축자유 회전 방지 장치를 지니는 TLK601 시리즈 고정 나사
상품 소개
장점
허브에 대한 샤프트 오우 센터
오우 높은 전달 가능 토크
오우 광선 평평한 높이는 특히 적합합니다
작은 허브 외경
허브 사이의 오우 아니오 굴대 치환과
그렇게 하도록 당연한 클램핑 절차 동안 샤프트
고정된 백스톱 핵심
to18 000 Nm 위로 17 Nm의 오우 전달 가능 토크
샤프트 직경 between6 밀리미터와 120 밀리미터 동안 오우
창주 TIANNIU 전송 장비 주식회사 (창주 TIANNIU 위기 공장)은 전문적 단방향 클러치 태도 공급입니다, 1차 제품이 극소 전자기 클러치, 토크 리미터 결합, 슬라이딩 샤프트 결합, 탄력적 추진기 축 이음, 로킹 조립체와 축 이음, 등입니다.
고객들로부터 요구에 맞게 제조된 제품의 비즈니스 원리를 고집하면서, 우리는 10년 이상 동안 스프라그 크러치 베아링과 위기 한 방법 베어링 산업에 있었습니다.우리는 고객들을 듣고, 혁신을 적용하고 모든 그들의 필요를 충족시키기 위해 숙련으로 구축되는 것 서비스합니다.
제품 특징
| 모델 | RLK603 로킹 조립체 | |
| 정격 부하 (kN.m) | 힘 | 5-3500 |
| 토크 | 0.025-517 | |
| 내측 레이스 사이즈 (밀리미터) | 14-360 | |
| 바깥 레이스 사이즈 (밀리미터) | 38-590 | |
| 두께 (밀리미터) | 15-175 | |
| (Kg에) 짓누르세요 | 0.1-186 | |
제품 매개 변수
|
근본적인 차원 |
내부 육각 머리 볼트 |
정격 부하 |
Pf (엔 / mm2) ３등공사 |
마
(N·m) |
Ｇ
(킬로그램) |
||||||||||
| Ｄ | Ｄ | d0 | L0 | Ｌ | L1 | L2 | D1 | D2 |
사이즈 |
수량 |
Ft (kN) ３등공사 |
Mt (kN·m) ３등공사 | |||
| 밀리미터 | |||||||||||||||
| 14 | 23 | 28.5 | 23 | 14 | 26 | 30 | 38 | 33 | M4 | 15.5/9.7 | 0.108/0.068 | 210/132 | 4.9 | 0.15 | |
| 15 | 24 | 32 | 29 | 16 | 36 | 42 | 45 | 40 | M6 | 4 | 35.5/22.4 | 0.285/0.179 | 307/193 | 17 | 0.25 |
| 16 | 24 | 32 | 29 | 16 | 36 | 42 | 45 | 40 | M6 | 35.5/22.4 | 0.285/0.179 | 328/206 | 17 | 0.26 | |
| 18 | 26 | 34 | 47 | 42 | 0.320/0.200 | 290/184 | 0.27 | ||||||||
| 19 | 27 | 35 | 34 | 18 | 41 | 47 | 49 | 43 | M6 | 4 | 35.5/22.4 | 0.335/0.212 | 276/174 | 17 | 0.30 |
| 20 | 28 | 36 | 50 | 44 | 0.350/0.224 | 262/165 | 0.31 | ||||||||
| 22 | 32 | 40 | 54 | 48 | 6 | 0.353/0.231 | 155/101 | 0.38 | |||||||
| 24 | 34 | 42 | 56 | 50 | 6 | 0.636/0.400 | 237/149 | 0.38 | |||||||
| 25 | 34 | 42 | 41 | 25 | 48 | 54 | 56 | 50 | M6 | 6 | 53.4/33.6 | 0.665/0.420 | 228/143 | 17 | 0.40 |
| 28 | 39 | 47 | 61 | 55 | 6 | 0.745/0.470 | 204/128 | 0.41 | |||||||
| 30 | 41 | 49 | 61 | 57 | 6 | 0.795/0.500 | 189/119 | 0.47 | |||||||
| 32 | 43 | 51 | 65 | 59 | 8 | 1.136/0.715 | 237/149 | 0.48 | |||||||
| 35 | 47 | 54 | 69 | 62 | 1.160/0.735 | 152/99 | 0.63 | ||||||||
| 38 | 50 | 58 | 45 | 32 | 52 | 58 | 72 | 66 | M6 | 8 | 71.3/44.8 | 1.223/0.797 | 140/92 | 17 | 0.67 |
| 40 | 53 | 61 | 75 | 69 | 1.287/0.840 | 133/87 | 0.74 | ||||||||
| 42 | 55 | 63 | 78 | 71 | 1.352/0.881 | 127/82 | 0.78 | ||||||||
| 45 | 59 | 69.5 | 86 | 80 | 2.677/1.745 | 155/102 | 1.23 | ||||||||
| 48 | 62 | 71.5 | 64 | 45 | 72 | 80 | 87 | 81 | M8 | 8 | 119/77.6 | 2.855/1.860 | 145/92 | 41 | 1.24 |
| 50 | 65 | 75.5 | 92 | 86 | 2.975/1.940 | 140/92 | 1.40 | ||||||||
| 55 | 71 | 81.5 | 98 | 92 | 3.680/2.400 | 117/77 | 1.70 | ||||||||
| 60 | 77 | 87.5 | 74 | 55 | 82 | 90 | 104 | 98 | M8 | 9 | 133/87.2 | 4.015/2.620 | 107/70 | 41 | 1.90 |
| 65 | 84 | 94.5 | 111 | 105 | 4.350/2.840 | 100/65 | 2.20 | ||||||||
| 70 | 90 | 101.5 | 119 | 113 | 9 | 212/139 | 7.440/4.850 | 123/81 | 3.05 | ||||||
| 75 | 95 | 107.0 | 126 | 119 | 9 | 212/139 | 7.970/5.200 | 114/75 | 3.32 | ||||||
| 80 | 100 | 112.5 | 87 | 65 | 97 | 107 | 131 | 125 | M10 | 12 | 283/184 | 11.335/7.39 | 144/94 | 83 | 3.50 |
| 85 | 106 | 118.5 | 137 | 131 | 12 | 283/184 | 12.040/7.85 | 135/88 | 3.81 | ||||||
| 90 | 112 | 124.5 | 144 | 137 | 12 | 283/184 | 12.750/8.32 | 128/83 | 4.20 | ||||||
